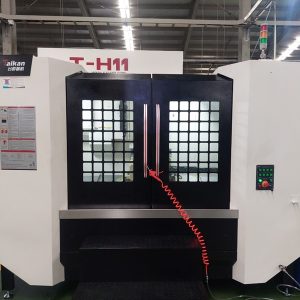

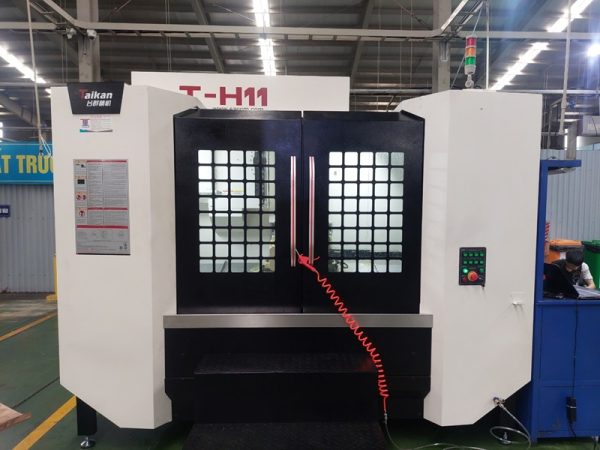

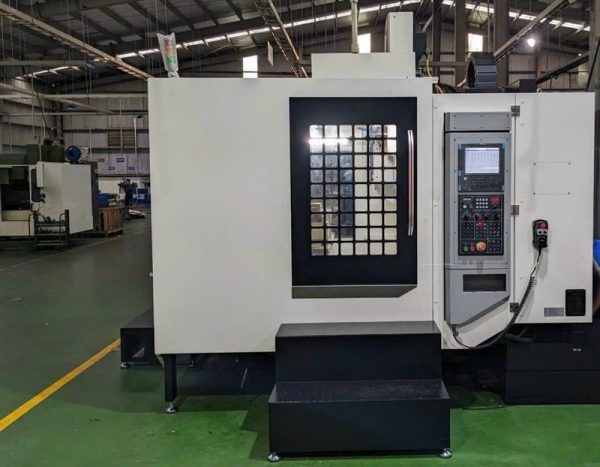

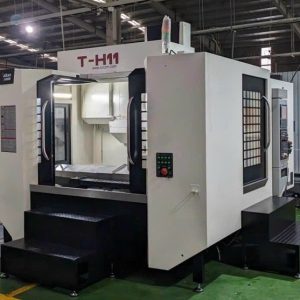

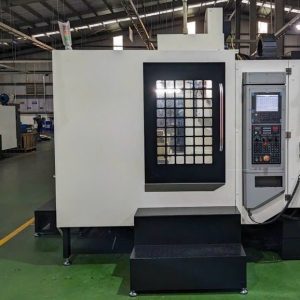

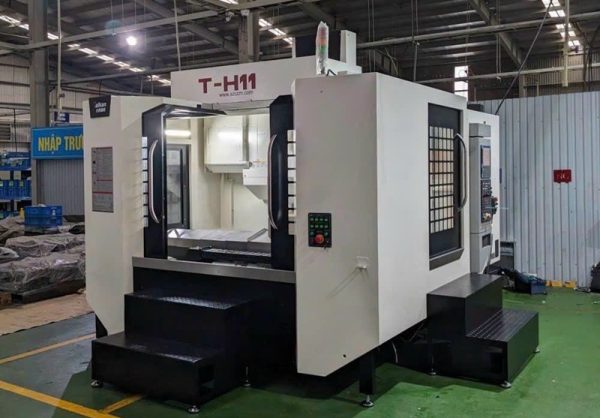

Máy phay CNC ngang TAIKAN T-H11

Taikan T-H11-2

Máy phay CNC ngang TAIKAN T-H11

Máy phay CNC ngang Taikan T-H11

Giá: Liên hệ

Trung tâm gia công ngang T-H11 là một máy công cụ có chất lượng cao, hiện đang được nhiều đơn vị sản xuất đặc biệt yêu thích.

TLT là nhà phân phối chính thức các dòng sản phẩm của TAIKAN

Nhận báo giá

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

THÔNG TIN MÁY PHAY CNC NGANG TAIKAN T-H11

Máy phay CNC ngang Taikan T-H11 là máy cỡ vừa và nhỏ. Sau một lần kẹp phôi trên bàn làm việc có thể gia công bốn mặt để hoàn thành các quá trình phay, khoan, doa, mở rộng, doa lỗ, khoét lỗ, ren và các quá trình khác. Máy này phù hợp để gia công hàng loạt các loại chi tiết phức tạp có kích thước vừa và nhỏ như hộp, tấm, đĩa, van, vỏ, v.v. có kích thước vừa và nhỏ làm bằng kim loại màu. Máy sử dụng thanh ray tuyến tính và vít me có độ chính xác cao. Máy có khả năng phản ứng động tốt hơn và có thể cắt tốc độ cao và không bò ở tốc độ thấp. Được sử dụng rộng rãi trong các ngành sản xuất linh kiện chính xác, sản phẩm 3C, phần cứng, phụ tùng ô tô và thiết bị y tế.

Máy phay CNC ngang TAIKAN T-H11 là máy công cụ có được độ cứng cao và độ chính xác ổn định

THÔNG SỐ KỸ THUẬT

Mục		Đơn vị	Tham số	Ghi chú
Phạm vi gia công	Hành trình Trục X	mm	1100
	Hành trình Trục Y	mm	650
	Hành trình Trục Z	mm	600
	Khoảng cách từ mũi trục chính đến mặt bàn	mm	175～ 825
	Khoảng cách từ tâm trục chính đến mặt bàn	mm	20~620
	Đường kính xoay phôi tối đa	mm	1200
	Chiều cao tối đa cho phép của phôi	mm	720
Bàn làm việc	Kích thước bàn làm việc	mm	500*500
	Tải trọng bàn	kg	500
	Khe T (Số khe-độ rộng*khoảng cách) T	mm	5-18*100
	Định vị lỗ trung tâm	mm	Φ100H7
	Độ chính xác phân độ	arc.sec	±15
	Độ chính xác lặp lại	arc.sec	±8
	Lực siết	Kg/cm2	35
	Tốc độ tối đa	rpm	40
	Đơn vị phân độ nhỏ nhất	Deg(°)	0.001
Trục chính	Công suất động cơ (Định mức/thời gian ngắn)	kw	7.5/11
	Momen động cơ (Định mức/thời gian ngắn）	N.m	35.8/95.5
	Tốc độ trục chính	rpm	50~12000 (trực tiếp）
	Đường kính trục chính	mm	φ150
	Côn trục chính	/	BT40
	Kích thước đuôi chuột	/	P40T-I(MAS403）
Đường ray	Kích thước đường ray trục X	/	2-45
	Kích thước đường ray trục Y	/	2-45
	Kích thước đường ray trục Z	/	2-45
Truyền động	Quy cách vít me X/Y/Z	mm	40/12
Truyền động	Công suất động cơ X/Y/Z	kw	1.8/3/3/2.5
Tốc độ	Phạm vi tốc độ cắt	mm/min	1-10000
Tốc độ	Tốc độ di chuyển trục X、Y、Z	m/min	36
Độ chính xác	Độ chính xác vị trí（X）	mm	0.01	GB/T 18400.4Toàn hành trình
Độ chính xác	Độ chính xác vị trí lặp lại（X）	mm	0.007	GB/T 18400.4Toàn hành trình
Kho dao	Dung lượng kho dao	Dao	24
	Trọng lượng dao tối đa	kg	7
	Độ dài dao tối đa	mm	320
	Đường kính tối đa (dao đầy đủ/ không đủ dao)	mm	Φ75/Φ150
Khác	Hệ thống điều khiển		FANUC 0i-MF Plus(5)	OPTION： MITSUBISHI M80VA; FANUC
	Nguồn khí	Lưu lượng	L/min	≥280（ANR）
	Nguồn khí	Áp suất	Mpa	0.6-0.8
	Nguồn tải thiết bị		kva	25
	Thể tích thùng chứa dung dịch cắt gọt		L	300
	Kích thước ngoại quan	mm	340030003000	Đối ứng trục XYZ
	Trọng lượng máy（khoảng）		kg	6540

NGUỒN GỐC XUẤT XỨ LINH KIỆN

STT	Mục	Thương hiệu	Ghi chú
1	Hệ thống điều khiển	FANUC 0i-MF Plus(5)	Mức hiệu suất cao
2	Đơn vị trục chính	Taikan	Mức chính xác cao
3	Vòng bi ba trục	NSK Nhật / FAG Đức	Cấp P4
4	Vít ba trục	PMI Taiwan	Cấp C3
5	Các linh kiện điện chính	Schneider Pháp
6	Băng bi tròn	PMI Taiwan
7	Kho dao 24T	Taikan
8	Hệ thống điều khiển	Fanuc của Nhật
9	Các linh kiện khí nén	SMC/CKD Nhật
10	Oil cooler	TongFei

Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY

ĐẶC ĐIỂM CỦA MÁY PHAY CNC NGANG TAIKAN T-H11

Cấu trúc của toàn bộ máy sử dụng bàn trượt chéo và cấu trúc cột cố định. Thân máy bay sử dụng cơ sở ổn định siêu lớn, cột xương cá cố định, độ cứng cao, nhịp lớn, cắt tốc độ cao mà không bị rung hoặc biến dạng;
Năm bộ phận chính của máy công cụ đều được đúc bằng vật liệu tạo mẫu cát nhựa chất lượng cao và gang có độ bền cao. Hợp tác với các biện pháp xử lý nhiệt để đảm bảo độ cứng cao và độ ổn định cao;
Toàn bộ máy áp dụng kiểu dáng công nghiệp, ngoại hình mới, thiết kế bảo vệ hoàn toàn kèm theo, ngoại hình đơn giản và hào phóng, vận hành dễ chịu, bảo trì thuận tiện và đáp ứng nhu cầu về công thái học;

Mô hình sử dụng bàn xoay điều khiển số kiểu cam. Sau khi bộ phận gia công được kẹp một lần, bàn làm việc có thể đạt được bất kỳ vòng quay lập chỉ mục nào để thực hiện xử lý bốn mặt;
Cách dẫn hướng ba trục sử dụng thanh dẫn hướng lăn có độ cứng cao, với giảm chấn ma sát thấp và tiếng ồn thấp. Nó sử dụng vòng bi đặc biệt hỗ trợ thanh trục vít, do đó độ chính xác truyền cao, độ cứng cao, độ chính xác định vị cao, độ chính xác bền, độ ổn định tốt và chuyển động của từng thành phần nhạy cảm. Đặc tính chuyển động của máy công cụ tuyệt vời;
Thanh vít cấp C3 có đường kính lớn với cấu trúc căng trước để loại bỏ một phần giãn nở do nhiệt. Vòng bi trục vít tự bôi trơn để kéo dài tuổi thọ của vòng bi;
Tạp chí công cụ sử dụng tạp chí công cụ loại cánh tay 24 của Tập đoàn Đài Loan, đáng tin cậy về chất lượng và ổn định về hiệu suất;
Vòng bi sử dụng NSK của Nhật Bản / FAG của Đức, với độ cứng vững, độ chính xác cao và tuổi thọ vòng bi dài. Tăng tính ổn định của quá trình gia công máy công cụ;
Các thành phần điện chính sử dụng Schneider, có đặc tính tĩnh và động tốt, hiệu suất mang dòng điện tốt, tăng độ tin cậy của hệ thống;

Các thành phần khí nén chính sử dụng thương hiệu SMC với độ chính xác lọc cao, trọng lượng nhẹ, lắp đặt và bảo trì đơn giản, độ tin cậy cao và thời gian sử dụng lâu dài;
Được trang bị hệ thống dầu bôi trơn dịch chuyển dương và cưỡng bức để đảm bảo bôi trơn tốt tất cả các bộ phận chuyển động của máy công cụ;
Thiết kế tối ưu hóa bồn chứa nước, hiệu quả cao, cấu trúc hệ thống lọc bồn chứa nước hai lớp, cung cấp chất lỏng cắt tốt cho quá trình gia công chi tiết

ỨNG DỤNG

Máy phay CNC ngang TAIKAN T-H11 thích hợp để gia công nhiều loại và hàng loạt nhỏ các bộ phận phức tạp như hộp kim loại màu vừa và nhỏ, đĩa, van, vỏ, v.v. Nó được sử dụng rộng rãi trong khuôn mẫu, phụ tùng ô tô và các ngành thiết bị y tế.

Sản phẩm gia công của máy phay CNC ngang TAIKAN T-H11 — Sản phẩm gia công của máy phay CNC ngang TAIKAN T-H11

HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG TAIKAN T-H11

Điều kiện hoạt động

1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)

2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C

3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ

4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)

5. Độ cao: dưới 1000m

6. Rung động: dưới 0,2G

7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²

8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy

Lắp đặt cân chỉnh và nghiệm thu

1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.

Hướng dẫn bảo dưỡng định kỳ

Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.

HÌNH ẢNH MÁY PHAY CNC TAIKAN T-H11 DO TULOCTECH CUNG CẤP TẠI XƯỞNG KHÁCH

TULOCTECH – NHÀ PHÂN PHỐI ĐỘC QUYỀN MÁY TAIKAN TẠI VIỆT NAM

TULOCTECH với hơn 15 năm hoạt động và phát triển, đang là một trong những đơn vị hàng đầu về lĩnh vực: Cung cấp máy CNC, giải pháp tự động hóa, bàn xoay trục thứ 4&5, phụ tùng thiết bị đi kèm và dịch vụ kỹ thuật máy CNC tại Việt Nam. Đặc biệt, TULOCTECH cũng đang là nhà phân phối độc quyền các sản phẩm máy CNC Taikan tại Việt Nam, được hàng ngàn khách hàng tin tưởng và lựa chọn.

Nếu khách hàng lựa chọn máy CNC Taikan do TULOCTECH cung cấp thì hoàn toàn yên tâm về chất lượng sản phẩm, chắc chắn sẽ có những trải nghiệm hài lòng với dịch vụ uy tín và sự chuyên nghiệp, nhiệt tình của đội ngũ:

Cam kết 100% hàng chính hãng
Máy mới, nguyên tem, nguyên kiện
Chính sách bảo hành minh bạch, bảo hành 12 tháng với mọi sản phẩm
Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng máy tận nơi cho khách hàng
Đáp ứng ngay lập tức khi máy khách hàng bị lỗi
Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
Giá máy hợp lý, trả góp 12 tháng giúp khách hàng giảm áp lực tài chính
Dịch vụ nâng tầm, luôn giúp khách hàng có sự lựa chọn tốt nhất.

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy CNC TAIKAN T-H11 hãy liên hệ với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.

————
