Giá: Liên hệ
Trung tâm gia công đứng Taikan T-V1375S là một loại máy công cụ trong phân khúc tầm trung, đang bán rất chạy trên thị trường và nhận được sự đánh giá cao của đông đảo khách hàng.
TLT là nhà phân phối chính thức các dòng sản phẩm của TAIKAN.
Máy phay CNC Taikan T-V1375S là một máy công cụ cỡ trung bình, phôi có thể được hoàn thiện tự động và liên tục sau khi phay kẹp, khoan, doa, mở rộng, doa, đục lỗ, ta rô và các quy trình khác, máy công cụ này phù hợp với các quy trình vừa hộp có kích thước, đĩa, đĩa, van, vỏ và các bộ phận phức tạp khác của nhiều loại chế biến hàng loạt vừa và nhỏ.
THÔNG SỐ SẢN PHẨM
| Mục | Đơn vị | T-V1375S | Nhận xét | ||
| Hành trình | Hành trình trục X | mm | 1350 | ||
| Hành trình trục Y | mm | 750 | |||
| Hành trình trục Z | mm | 750 | |||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 120～870 | |||
| Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột | mm | 826 | |||
| Bàn làm việc | Kích thước bàn | mm | 1500*750 | ||
| Tải trọng tối đa (thậm chí chịu tải) | kg | 1300 | |||
| Rãnh chữ T (số khe – chiều rộng khe * khoảng cách) | mm | 5-18*150 | |||
| Trục chính | Công suất động cơ (định mức/thời gian ngắn) | kW | 15/18,5 | ||
| Mô-men xoắn của động cơ (định mức/thời gian ngắn) | Nm | 143/191 | |||
| Phạm vi tốc độ | vòng/phút | 50～6000(đai) | |||
| Đường kính trục chính | mm | Φ190 | |||
| Độ côn trục chính | / | BT50 | |||
| Thông số kỹ thuật đinh tán | / | P50T-I（MAS403） | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/phút | 1-10000 | ||
| Tốc độ di chuyển nhanh của trục X/Y/Z | m/phút | 24/24/20 | |||
| Sự chính xác | Độ chính xác định vị (X/Y/Z) | mm | 0,015 | GB/T18400.4（Hành trình toàn phần） | |
| Độ lặp lại (X/Y/Z) | mm | 0,008 | |||
| Kho dao | Công suất dao | chiếc | 24 | ||
| Trọng lượng dao tối đa | kg | 15 | |||
| Chiều dài dao tối đa | mm | 300 | |||
| Đường kính dao tối đa (đầy đủ/kế bên rỗng) | mm | Φ105/Φ210 | |||
| Khác | Đối trọng trục Z | Cân bằng nitơ | |||
| Hệ thống CNC | / | FANUC 0i-MF Plus(5) | |||
| Nguồn không khí | Chảy | L/phút | 280（ANR） | ||
| Áp suất không khí | MPa | 0,6~0,8 | |||
| Công suất thiết bị | KVA | 35 | |||
| Dung tích bình chứa chất làm mát | L | 400 | |||
| Kích thước máy | mm | 5050×3680×3440 | Với bàn đạp băng tải chip | ||
| Trọng lượng (xấp xỉ) | Kg | 10500 | |||
ĐẶC ĐIỂM MÁY PHAY CNC TAIKAN T-V1375S
Cấu trúc máy
Thanh dẫn hướng và vít me bi
Con quay
Tạp chí công cụ
Xem thêm các sản phẩm máy phay CNC đứng khác của Taikan TẠI ĐÂY

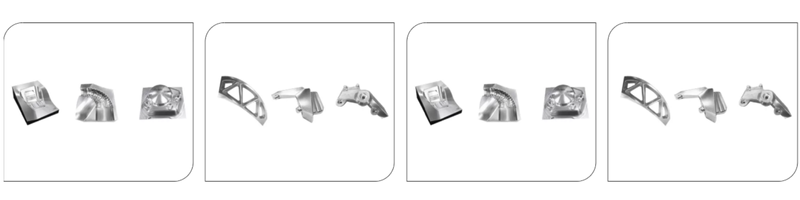

Máy phay CNC Taikan T-V1375S phù hợp để gia công đa dạng, hàng loạt nhỏ các chi tiết phức tạp như linh kiện hình hộp cỡ vừa và nhỏ, tấm, đĩa, van, vỏ và khuôn. Máy được sử dụng rộng rãi trong các ngành công nghiệp như linh kiện chính xác, sản phẩm 5G, phần cứng, phụ tùng ô tô và thiết bị y tế.
Điều kiện hoạt động
1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)
2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C
3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ
4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)
5. Độ cao: dưới 1000m
6. Rung động: dưới 0,2G
7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²
8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy
Lắp đặt cân chỉnh và nghiệm thu
1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.
Bảo trì, bảo dưỡng máy công cụ định kỳ
Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.
TULOCTECH đang là nhà phân phối độc quyền máy CNC thương hiệu Taikan tại Việt Nam. Do đó, khi mua máy phay CNC Taikan T-V1375S hoặc bất kỳ sản phẩm nào, quý khách hàng hoàn toàn yên tâm về chất lượng và được hỗ trợ tốt nhất về mọi mặt.
Nếu quý khách có nhu cầu báo giá hoặc tư vấn về máy phay CNC Taikan T-V1375S, hãy liên hệ với TULOCTECH nhé!
