Máy tiện CNC PMW P-100MSY

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

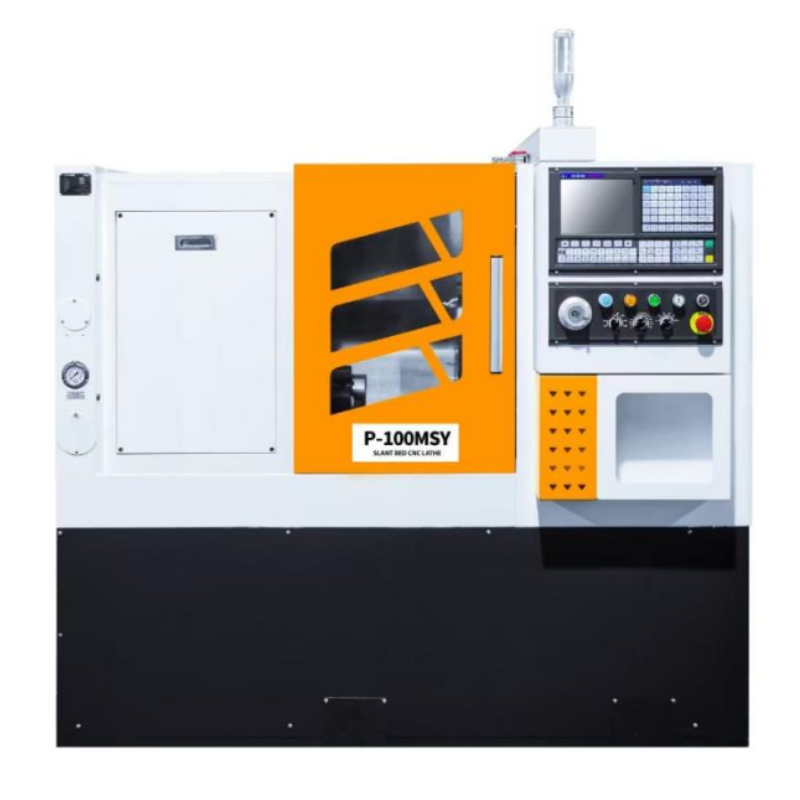

Giới thiệu máy tiện CNC PMW P-100MSY

Máy tiện CNC 100MSY với trục chính phụ, giường nghiêng trục Y có thể tự động hoàn thành quá trình cắt bề mặt trụ trong và ngoài, bề mặt côn, bề mặt cung, mặt đầu, rãnh, vát mép và các quy trình khác cho nhiều bộ phận trục và đĩa, đồng thời có thể tiện ren thẳng hệ mét, ren mặt đầu và ren thẳng hệ inch. Máy cũng có thể tiện nhiều quy trình khác nhau như ren côn.

THÔNG SỐ KỸ THUẬT

Mục		Đơn vị	Tham số	Ghi chú
Năng lực gia công	Đường kính xoay tối đa	mm	Φ500
	Đường kính gia công tối đa	mm	Φ260
	Độ dài gia công tối đa	mm	350
	Đường kính phôi tối đa	mm	Φ240
	Đường kính lỗ thông tối đa	mm	Φ45
Hành trình	Tốc độ di chuyển trục X	m/min	25
	Tốc độ di chuyển trục Y	m/min	10
	Tốc độ di chuyển trục Z	m/min	25
	Tốc độ di chuyển trục Z1	m/min	12
	Động cơ momen trục X	N.m	GSK 9.6
	Động cơ momen trục Y	N.m	GSK 9.6
	Động cơ momen trục Z	N.m	GSK 9.6
	Động cơ momen trục Z1	N.m	GSK 7.2
	Hành trình trục X	mm	125
	Hành trình trục Y	mm	±40
	Hành trình trục Z	mm	360
	Hành trình trục Z	mm	362
	Loại đường ray		Băng Bi	Roller Linear Guideway
Trục chính	Loại trục chính	GB59001	A2-5
	Đường kính lỗ thông trục chính	mm	Φ56
	Tốc độ	r/min	50-5000
	Momen trục chính	N.m	Tối đa 110
	Công suất trục chính	Kw	12.3
	Loại mâm cặp		Mâm cặp thủy lực	Hydraulic Through Chuck
	Kích thước mâm	Inch	6
Trục phụ	Loại trục chính	GB59001	A2-4
	Đường kính lỗ thông trục chính	mm	36
	Tốc độ	r/min	50-6000
	Momen trục chính	N.m	24.3
	Công suất trục chính	Kw	9.5
	Loại mâm cặp		Mâm cặp thủy lực	Hydraulic Through Chuck
	Kích thước mâm	Inch	5
Đài dao	Loại đào dao		12 Post Driven Tool Turret(BMT45)
Đài dao	Kích thước dao	mm	20*20/ φ25/ER25
Nguồn điện	Nguồn điện tổng	KVA	33
Nguồn điện	Tổng công suất	A	65
Kích thước	Trọng lượng máy	KGS	3100
Kích thước	Kích thước máy	LWH (mm)	219017801800
Độ chính xác	Độ chính xác vị trí（Trục X）	mm	0.015
	Độ chính xác vị trí（Trục Z）	mm	0.015
	Độ chính xác vị trí lặp lại（Trục X）	mm	0.006
	Độ chính xác vị trí lặp lại（Trục Z）	mm	0.006

Xem thêm: Tổng hợp các dòng máy tiện CNC PMW

Đặc điểm nổi bật máy tiện CNC PMW P-100MSY

1. Trục Y có độ cứng cao được thực hiện thông qua chuyển động của các thanh trượt giữa (nghiêng) và lớn (ngang), liên quan đến nội suy hai trục liên tục. Điều này cho phép các hoạt động phay có độ cứng tối đa.

2. Đường dẫn hướng tuyến tính của con lăn đáp ứng các yêu cầu về tốc độ cao và hiệu suất cao, giảm lực cản ma sát và biến dạng do nhiệt độ tăng, cải thiện độ chính xác gia công và đảm bảo độ ổn định lâu dài của độ chính xác gia công cắt.

3. Động cơ servo trục X/Z được kết nối trực tiếp với trục vít bi chính xác thông qua khớp nối linh hoạt và các vít được cố định ở cả hai đầu. Độ cứng của đế lắp được cải thiện để giảm thiểu biến dạng vít do định vị thường xuyên, tốc độ cao hoặc cắt nhiều. Một cặp vòng bi chính xác tiếp xúc góc 60° được sử dụng để có tốc độ và độ chính xác cao.

4. Ổ trục sau có thể lập trình được trang bị bảo vệ quá tải và được dẫn động bởi động cơ servo để di chuyển và kẹp. Điều này cải thiện đáng kể hiệu quả gia công.

TULOCTECH – NHÀ PHÂN PHỐI ĐỘC QUYỀN THƯƠNG HIỆU PMW TẠI VIỆT NAM

TULOCTECH là đơn vị phân phối độc quyền thương hiệu PMW tại Việt Nam. Khi mua máy tiện CNC PMW P-100MSY do TULOCTECH phân phối, Quý khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm, giá cả và các quyền lợi.

Cam kết 100% hàng chính hãng, máy mới, nguyên tem, nguyên kiện
Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
Có mặt trong vòng 24h – 48h nếu máy của bạn có sự cố
Hợp đồng rõ ràng, nêu rõ trách nhiệm của các bên
Bảo hành 12 tháng với mọi sản phẩm
Trả góp đến 12 tháng giúp khách hàng giảm áp lực tài chính
Đội ngũ kỹ thuật giàu kinh nghiệm, chuyên môn cao, hỗ trợ tận tình, chu đáo.

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy tiện CNC PMW P-100MSY, hãy liên hệ ngay với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.
