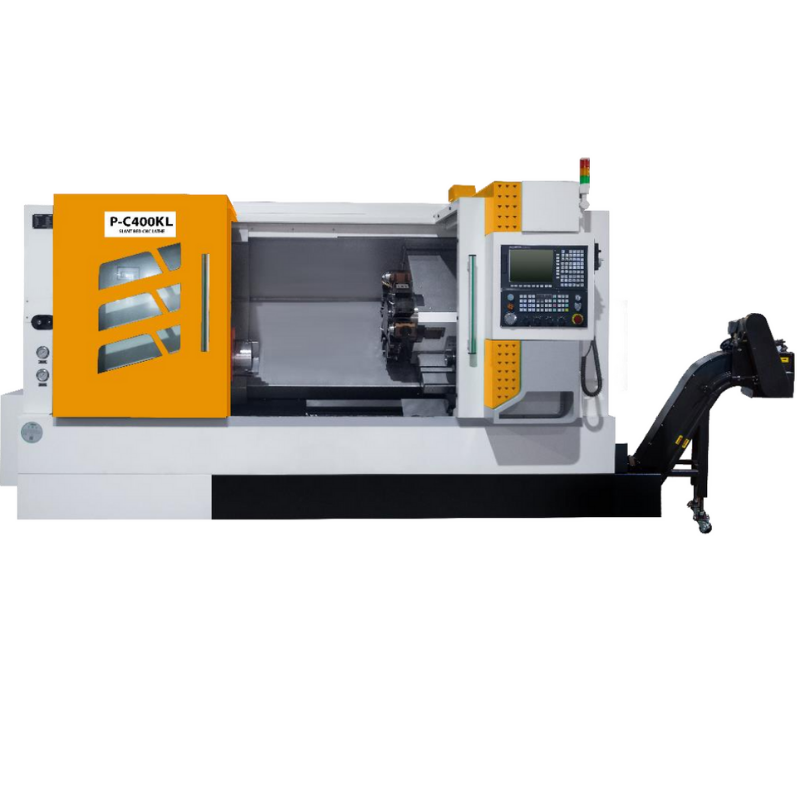

Máy tiện CNC PMW P-C400KL

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

Giới thiệu máy tiện CNC PMW P-C400KL

Máy tiện CNC PMW P-C400KL có thể tự động hoàn thành việc cắt các bề mặt hình trụ bên trong và bên ngoài, bề mặt hình nón, bề mặt vòng cung, mặt cuối, tạo rãnh, vát cạnh và các quy trình khác cho các bộ phận trục và đĩa khác nhau, đồng thời có thể tiện các ren hệ mét, ren mặt cuối, ren thẳng inch và ren côn và các quá trình tiện khác.

Thông số kỹ thuật:

Mục		Đơn vị	Tham số
Năng lực gia công	Đường kính xoay tối đa	mm	Φ580
	Đường kính gia công tối đa	mm	Φ320
	Độ dài gia công tối đa	mm	1000
	Đường kính phôi tối đa	mm	Φ360
	Đường kính lỗ thông tối đa	mm	Φ74
Hành trình	Tốc độ di chuyển trục X	m/min	25
	Tốc độ di chuyển trục Z	m/min	25
	Động cơ momen trục X	N.m	7.5
	Động cơ momen trục Z	N.m	7.5
	Hành trình trục X	mm	210
	Hành trình trục Z	mm	1100
	Loại đường ray		Băng Bi
Trục chính	Loại trục chính	GB59001	A2-8
	Đường kính lỗ thông trục chính	mm	φ86
	Tốc độ	r/min	50-2500
	Momen trục chính	N.m	Tối đa 185
	Công suất trục chính	Kw	15
	Loại mâm cặp		Mâm cặp thủy lực
	Kích thước mâm	Inch	10
Đài dao	Loại đài dao		12T Post Driven Tool Turet BMT45
Đài dao	Kích thước dao	mm	25*25/ φ40
Chống tâm	Loại chống tâm		Thủy lực
	Đường kính ống chống tâm	mm	Φ88
	Hành trình chống tâm	mm	80
	Độ nón chống tâm		MT5
Nguồn điện	Nguồn điện tổng	KVA	18
Nguồn điện	Tổng công suất	A	35
Kích thước	Trọng lượng máy	KGS	4500
Kích thước	Kích thước máy	LWH (mm)	359819302050
Độ chính xác	Độ chính xác vị trí（Trục X）	mm	0.015
	Độ chính xác vị trí（Trục Z）	mm	0.025
	Độ chính xác vị trí lặp lại（Trục X）	mm	0.006
	Độ chính xác vị trí lặp lại（Trục Z）	mm	0.008

Xem thêm: Tổng hợp các dòng máy tiện CNC PMW

Đặc điểm nổi bật máy tiện CNC PMW P-C400KL

Thân máy: Giường nghiêng 45° tích hợp với cấu trúc gang đúc khoang tròn đảm bảo khả năng cắt mạnh. Giường được đúc bằng cát nhựa chất lượng cao, có độ cứng tốt, khả năng chống va đập tốt và khả năng loại bỏ phoi trơn tru.
Thùng trục chính: Vòng bi hộp trục chính được chế tạo từ vòng bi con lăn hình trụ hai dãy và vòng bi tiếp xúc góc đẩy hai chiều, có độ cứng cao. Tản nhiệt áp dụng thiết kế kết cấu tương ứng để giảm biến dạng nhiệt của trục chính, giúp trục chính có thể duy trì độ ổn định tương đối trong quá trình hoạt động lâu dài.
Hệ thống vào: Các động cơ servo trục X, Z được kết nối trực tiếp với vít bi chính xác thông qua khớp nối đàn hồi, có độ chính xác cao. Hai đầu vít được cố định giúp cải thiện độ cứng hỗ trợ của đế đỡ, giảm thiểu hiện tượng biến dạng vít do thường xuyên định vị tốc độ cao và cắt nặng. Vòng bi sử dụng cặp vòng bi chính xác tiếp xúc góc 60 độ dành riêng cho trục vít, tốc độ cao và độ chính xác cao.
Đường ray: Bộ truyền sử dụng dẫn hướng lăn tuyến tính được nhập khẩu từ Đài Loan để đáp ứng các yêu cầu về tốc độ và hiệu suất cao, giảm lực cản ma sát và biến dạng tăng nhiệt độ, cải thiện độ chính xác xử lý và đảm bảo độ ổn định lâu dài của độ chính xác cắt.
Đài dao: Dòng máy tiện đầy đủ chức năng được trang bị đài dao servo thủy lực 8-12 dao. Định vị phân độ, Phân độ chính xác cao. Lực cắt cứng tốt có chức năng tưới nước xuyên tâm, áp suất thoát nước cao. Bể chứa nước cung cấp đầu ra nước trung tâm có dung tích đủ lớn, không làm gián đoạn quá trình xử lý. Được trang bị hệ thống lọc có độ lọc tốt cao.
Hệ thống thủy lực: Ngoài việc điều khiển chương trình, việc kẹp và nhả mâm cặp thủy lực cũng như sự giãn nở và co lại của ống bọc ụ sau có thể được điều khiển bằng bàn đạp chân, rất tiện lợi và nhanh chóng. Điều chỉnh áp suất thủy lực thông qua thao tác xoắn trong bảng điều khiển và hiển thị quay số, giúp việc điều chỉnh an toàn và thuận tiện.
Thiết bị bôi trơn: Máy sử dụng hệ thống bôi trơn tập trung tự động để cung cấp dầu thường xuyên và định lượng. Hệ thống bôi trơn điều chỉnh áp suất cung cấp dầu theo yêu cầu áp suất của các bộ phận bôi trơn khác nhau để đảm bảo rằng mọi bộ phận bôi trơn (chẳng hạn như ray dẫn hướng, miếng đệm, ốc vít, đai ốc và các cặp ma sát khác) có thể được bôi trơn hoàn toàn và chức năng báo động của hệ thống bôi trơn được thiết lập.
Hệ thống làm mát: Máy tiện CNC giường nghiêng sử dụng bảo vệ đường ray dẫn hướng đầy đủ, hộp làm mát và băng tải phoi được tách ra khỏi máy chính để đảm bảo độ chính xác của máy công cụ không bị ảnh hưởng bởi quá trình cắt nhiệt.
Hệ thống điện: Tủ điện của máy có khả năng bịt kín tốt và được trang bị điều hòa không khí trong tủ điện để đảm bảo hệ thống CNC hoạt động bình thường trong môi trường nhiệt độ và độ ẩm cao của máy công cụ.

TULOCTECH – NHÀ PHÂN PHỐI ĐỘC QUYỀN THƯƠNG HIỆU PMW TẠI VIỆT NAM

TULOCTECH là đơn vị phân phối độc quyền thương hiệu PMW tại Việt Nam. Khi mua máy tiện CNC PMW P-C400K do TULOCTECH phân phối, Quý khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm, giá cả và các quyền lợi.

Cam kết 100% hàng chính hãng, máy mới, nguyên tem, nguyên kiện
Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
Có mặt trong vòng 24h – 48h nếu máy của bạn có sự cố
Hợp đồng rõ ràng, nêu rõ trách nhiệm của các bên
Bảo hành 12 tháng với mọi sản phẩm
Trả góp đến 12 tháng giúp khách hàng giảm áp lực tài chính
Đội ngũ kỹ thuật giàu kinh nghiệm, chuyên môn cao, hỗ trợ tận tình, chu đáo.

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy tiện CNC PMWP-C400KL, hãy liên hệ ngay với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.
