Máy tiện CNC PMW P-CDS200M

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

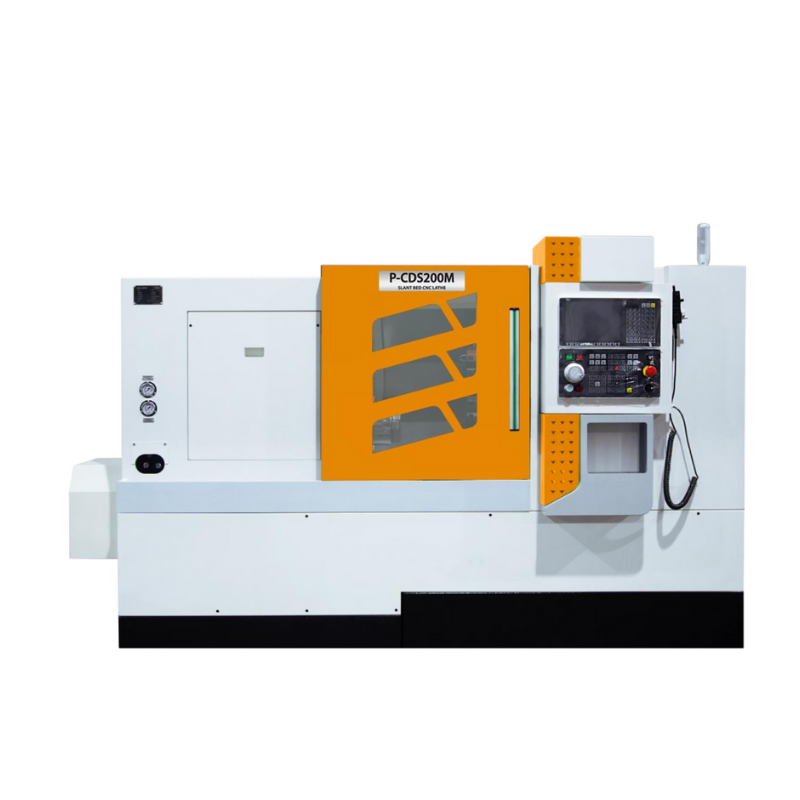

Giới thiệu máy tiện CNC PMW P-CDS200M

Máy tiện CNC PMW P-CDS200M thêm tính năng phay hỗ trợ, sẽ được tích hợp trên dài dao của máy để có thể hỗ trợ cho những sản phẩm cần thêm cắt rãnh và phay… Phù hợp gia công cơ khí chính xác như housings, vỏ hộp số, trục, mặt bích có lỗ taro, chi tiết y tế, linh kiện tự động hóa, và nhiều ứng dụng phức tạp khác.

THÔNG SỐ KỸ THUẬT

Mục		Đơn vị	Tham số	Ghi chú
Năng lực gia công	Đường kính xoay tối đa	mm	Φ580
	Đường kính gia công tối đa	mm	Φ300
	Độ dài gia công tối đa	mm	320
	Đường kính phôi tối đa	mm	Φ200
	Đường kính lỗ thông tối đa	mm	Φ50
Hành trình	Tốc độ di chuyển trục X	m/min	25
	Tốc độ di chuyển trục Z	m/min	25
	Động cơ momen trục X	N.m	10
	Động cơ momen trục Z	N.m	10
	Độn cơ momen trục Z1	N.m	6
	Hành trình trục X	mm	190
	Hành trình trục Z	mm	350
	Hành trình trục Z1	mm	320
	Loại đường ray		Băng Bi	Roller Linear Guideway
Trục chính	Loại trục chính	GB59001	A2-6
	Đường kính lỗ thông trục chính	mm	Φ62
	Tốc độ	r/min	50-4000
	Momen trục chính	N.m	Mặc định 109
	Công suất trục chính	Kw	18.5
	Loại mâm cặp		Mâm cặp thủy lực
	Kích thước mâm	Inch	8
Đài dao	Loại đào dao		12T Post Driven Tool Turret	BMT55
Đài dao	Kích thước dao	mm	25*25/ ø 40/ER32
Chống tâm	Loại chống tâm		Chống tâm servo có lập trình	Servo Programmable
	Đường kính ụ chống tâm	ø/mm	74
	Côn ụ chống tâm		MT5
Nguồn điện	Nguồn điện tổng	KVA	40
Nguồn điện	Tổng công suất	A	70
Kích thước	Trọng lượng máy	KGS	3750
	Kích thước máy	LWH (mm)	231018201920
	Option		Băng tải phoi

Xem thêm: Tổng hợp các dòng máy tiện CNC PMW

Đặc điểm nổi bật máy tiện CNC PMW P-CDS200M

Động cơ servo trục X và Z được kết nối trực tiếp với trục vít bi chính xác thông qua khớp nối đàn hồi, với độ chính xác cao và cả hai đầu của trục vít đều được cố định, giúp cải thiện độ cứng đỡ của ghế đỡ giúp giảm thiểu sự biến dạng và biến dạng của trục vít do định vị tốc độ cao thường xuyên và cắt mạnh.
Vòng bi sử dụng một cặp vòng bi chính xác với tiếp xúc góc 60 độ dành riêng cho trục vít, có tốc độ và độ chính xác cao.
Bộ truyền động sử dụng thanh dẫn hướng lăn tuyến tính nhập khẩu từ Đài Loan để đáp ứng các yêu cầu về tốc độ cao và hiệu suất cao, giảm lực cản ma sát và biến dạng do nhiệt độ tăng, cải thiện độ chính xác gia công và đảm bảo độ ổn định lâu dài của độ chính xác cắt.
Sử dụng tháp pháo servo thủy lực có độ cứng cao, tối ưu hóa việc bù trừ thông qua hệ thống servo và hợp tác với trục chính servo để đạt được liên kết đa trục.
Hệ thống truyền động trục chính đồng bộ tích hợp hứa hẹn mô-men xoắn đầu ra vượt trội, kết hợp làm mát bằng chất lỏng và làm mát bằng không khí để đảm bảo tản nhiệt động cơ, đảm bảo tuổi thọ và độ chính xác gia công của trục chính.
Tháp servo thủy lực tích hợp nhỏ gọn và chính xác đáng tin cậy.
Đường dẫn hướng giường sử dụng thiết kế ray cao và thấp, được đúc liền khối bằng cát nhựa. Với nhiều quy trình lão hóa và xử lý nhiệt, máy có thể duy trì độ chính xác và độ cứng tối ưu trong thời gian dài.
Có thể dễ dàng vận hành giám sát và điều chỉnh thủy lực bằng các núm vặn ở mặt trước.
Máy được thiết kế công thái học với góc bên trong 30°, giúp phôi gần với cơ thể người hơn và tạo điều kiện thuận lợi cho việc xả phoi (xả phoi phía sau hoặc bên hông khi cần thiết).

TULOCTECH – NHÀ PHÂN PHỐI ĐỘC QUYỀN THƯƠNG HIỆU PMW TẠI VIỆT NAM

TULOCTECH là đơn vị phân phối độc quyền thương hiệu PMW tại Việt Nam. Khi mua máy tiện CNC PMW P-CDS200M do TULOCTECH phân phối, Quý khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm, giá cả và các quyền lợi.

Cam kết 100% hàng chính hãng, máy mới, nguyên tem, nguyên kiện
Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
Có mặt trong vòng 24h – 48h nếu máy của bạn có sự cố
Hợp đồng rõ ràng, nêu rõ trách nhiệm của các bên
Bảo hành 12 tháng với mọi sản phẩm
Trả góp đến 12 tháng giúp khách hàng giảm áp lực tài chính
Đội ngũ kỹ thuật giàu kinh nghiệm, chuyên môn cao, hỗ trợ tận tình, chu đáo.

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy tiện CNC giường nghiêng PMW P-CDS200M , hãy liên hệ ngay với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.
