Máy tiện ngang CNC Taikan L-35Y

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

THÔNG TIN MÁY TIỆN CNC NGANG TAIKAN L-35Y ( CÓ TRỤC PHAY)

Máy tiện CNC ngang Taikan L-35Y có bổ sung thêm trục phay, có tốc độ thay dao nhanh và độ tin cậy cao. Được cấu hình với đầu dao động lực hướng trục và hướng kính, kết hợp với trục chính có chức năng chia độ trục C và hệ thống phanh thủy lực hỗ trợ, có thể thực hiện chuyển động đồng thời theo ba trục, đáp ứng các chức năng phay, khoan, taro bằng đầu dao động lực. Toàn bộ nhiều nguyên công có thể hoàn thành chỉ với một lần gá đặt, mang lại hiệu quả cao, độ chính xác cao và tính ổn định trong vận hành.

THÔNG SỐ KỸ THUẬT:

Mặt hàng		Đơn vị	L-35Y	Nhận xét
Phạm vi xử lý	Đường kính quay tối đa	mm	φ520
	Đường kính gia công tối đa (trục/tấm)	mm	φ300/φ350
	Chiều dài xử lý tối đa	mm	330
	Đường kính thanh tối đa	mm	Φ52
Hình ảnh	Hành trình trục X	mm	200
	Công suất động cơ trục X/mô-men xoắn dừng	kW/Nm	1.8/11
	Hành trình trục Y	mm	100(±50)
	Công suất động cơ trục Y/mô-men xoắn dừng	kW/Nm	1.8/11
	Hành trình trục Z	mm	400
	Công suất động cơ trục Z/mô-men xoắn dừng	kW/Nm	1.8/11
Trục chính	Công suất đầu ra (S1/S6)	kW	11/15
	Hình dạng đầu trục chính		A2-6
	Tốc độ quay của trục chính	vòng/phút	0-4000
	Đường kính lỗ	mm	Φ63
Chuck	Mâm cặp thủy lực 3 chấu	inch	8	rỗng
Đuôi trục	Đường kính/hành trình ống đuôi	mm	Φ70/100	Không bắt buộc
Đuôi trục	Lỗ côn ống đuôi	Morse	Morse 4#	Trung tâm trực tiếp
Tốc độ	Tốc độ di chuyển nhanh theo trục X	m/phút	30
	Tốc độ di chuyển nhanh theo trục Y	m/phút	10
	Tốc độ di chuyển nhanh của trục Z	m/phút	30
	Tốc độ cắt	mm/phút	1~8000
Giá đỡ dụng cụ	Công suất dụng cụ	T	12
	Công suất động cơ đầu phay/mô-men xoắn dừng	kW	2.7/12-46	αi S 12/4000-B
	Tốc độ tối đa của dụng cụ phay	vòng/phút	4000
	Thông số kỹ thuật tay cầm dụng cụ phay	mm	BMT55
	Thông số kỹ thuật của giá đỡ dụng cụ tiện	mm	25×25
	Đường kính dụng cụ khoan tối đa	mm	Φ32
Sự chính xác	Độ chính xác định vị trục X	mm	0,006
	Độ chính xác định vị trục Y	mm	0,02
	Độ chính xác định vị trục Z	mm	0,006
	Độ chính xác định vị trục C	giây cung	51
	Độ lặp lại trục X	mm	0,004
	Độ lặp lại trục Y	mm	0,005
	Độ lặp lại trục Z	mm	0,004
	Độ lặp lại trục C	giây cung	20”
Khác	Công suất cung cấp điện	kVA	30
	Thể tích chất làm mát	L	250
	Kích thước	mm	240017702010
	Tổng trọng lượng	kg	3800

ĐẶC ĐIỂM CỦA MÁY TIỆN CNC NGANG TAIKAN L-35Y

Máy tiện ngang CNC Taikan L-35Y là một máy tiện bán vòng kín, điều khiển nhiều trục, hai tọa độ. Máy được thiết kế theo cấu trúc tích hợp giữa cơ – điện – thủy lực, sử dụng vỏ che hoàn toàn kín, cửa trượt mở sang trái, bàn điều khiển xoay được gắn cố định phía bên phải, thao tác vận hành thuận tiện. Các trục dẫn động servo sử dụng vít me bi tốc độ cao, giảm tiếng ồn, kết nối trực tiếp bằng khớp nối đàn hồi – giúp máy di chuyển nhanh, độ ồn thấp, có độ chính xác định vị và lặp lại cao. Động cơ servo được tích hợp bộ mã hóa giá trị tuyệt đối, không có sai số tích lũy, không cần ghi nhớ hay tìm điểm tham chiếu lại – thông tin vị trí vẫn được lưu giữ sau khi mất điện. Máy có nhiều chức năng mạnh mẽ, độ chính xác cao, thiết kế bố trí hợp lý, hình thức đẹp mắt, dễ vận hành và thuận tiện cho việc bảo trì sửa chữa

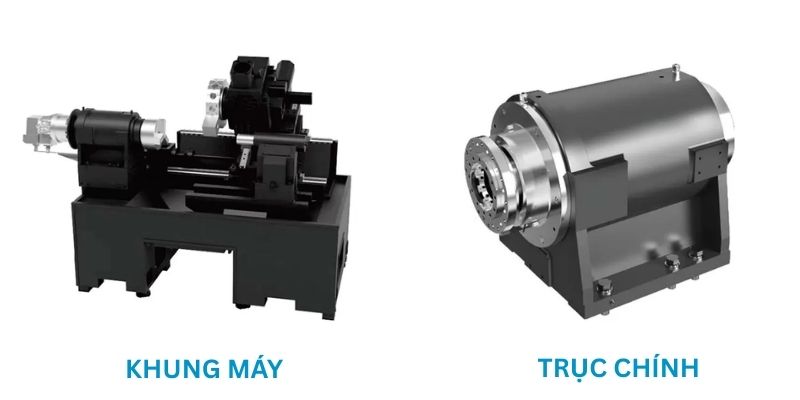

*Cấu trúc bên trong máy tiện ngang CNC Taikan L-35Y*

Tổng thể

Máy được thiết kế với bố cục tích hợp cơ – điện – thủy lực, sử dụng thân máy nghiêng nguyên khối 30°, có ưu điểm là cấu trúc nhỏ gọn, độ cứng cao, xả phoi thuận lợi và dễ vận hành. Dạng dẫn hướng là dẫn hướng con lăn, bộ phận truyền động sử dụng vít me bi tốc độ cao, ít tiếng ồn, cho tốc độ di chuyển nhanh, ít sinh nhiệt và độ chính xác định vị cao. Máy được trang bị hệ thống che chắn hoàn toàn kín, với chức năng xả phoi tự động, bôi trơn tự động
và làm mát tự động. Các bộ phận đúc cơ bản đều được chế tạo bằng vật liệu gang có độ bền cao, đúc theo khuôn cát nhựa chất lượng tốt, giúp máy có được độ cứng vững cao và độ chính xác ổn định.

Trục chính

Hệ thống truyền động chính của máy sử dụng cơ cấu truyền đai với trục chính cơ khí hiệu suất cao và mô-men xoắn lớn, dải tốc độ trục chính từ 0–4000 vòng/phút. Phần đỡ trước của trục chính sử dụng ổ lăn trụ đôi và hai cặp ổ bi tiếp xúc góc chính xác cao; phần đỡ sau sử dụng ổ lăn trụ đôi, đáp ứng yêu cầu chịu lực cắt theo phương trục và phương kính.

Trục chính được trang bị chức năng chia độ trục C và hệ thống phanh thủy lực hỗ trợ. Bộ mã hóa sử dụng mã hóa vòng từ tính của hãng Đài Loan, có độ phân giải cao, độ chính xác cao, kích thước nhỏ gọn, cấp độ bảo vệ cao, đồng thời có khả năng chống va đập, chống dầu, và độ chính xác định vị đáng tin cậy.

Đài dao

Máy được trang bị đài dao động lực BMT55 (bao gồm trục Y), có tốc độ thay dao nhanh và độ tin cậy cao. Được cấu hình với đầu dao động lực hướng trục và hướng kính, kết hợp với trục chính có chức năng chia độ trục C và hệ thống phanh thủy lực hỗ trợ, có thể thực hiện chuyển động đồng thời theo ba trục, đáp ứng các chức năng phay, khoan, taro bằng đầu dao động lực. Toàn bộ nhiều nguyên công có thể hoàn thành chỉ với một lần gá đặt, mang lại hiệu quả cao, độ chính xác cao và tính ổn định trong vận hành.

Truyền động

Truyền động theo phương dọc và phương ngang sử dụng động cơ servo hiệu suất cao của FANUC, có độ chính xác định vị cao, hoạt động linh hoạt và đáng tin cậy.

Hệ điều khiển

Được trang bị hệ thống điều khiển số FANUC 0i-TF PLUS (3B) hiệu suất cao, đảm bảo sự ổn định trong điều khiển máy, đồng thời đáp ứng đầy đủ các chức năng gia công
CNC và các chức năng phụ trợ theo yêu cầu của người sử dụng.

Tất cả các bộ phận của máy công cụ, từ gia công, lắp ráp đến thành phẩm, đều đáp ứng yêu cầu kỹ thuật và bản vẽ sản phẩm, đồng thời tuân thủ các quy định liên quan trong tiêu chuẩn GB/T17421-2000 “Nguyên tắc kiểm tra máy công cụ” và GB/T16462-1996 “Kiểm tra độ chính xác của máy tiện CNC nằm ngang”

Xem thêm: Các dòng máy tiện CNC Taikan khác

ỨNG DỤNG MÁY TIỆN CNC NGANG TAIKAN L-35Y

Máy tiện ngang CNC Taikan L-35Y đáp ứng nhu cầu gia công các bộ phận phức tạp và được sử dụng rộng rãi trong van, tàu thủy, máy móc kỹ thuật và các lĩnh vực khác, đặc biệt được các nhà sản xuất phụ tùng ô tô ưa chuộng.

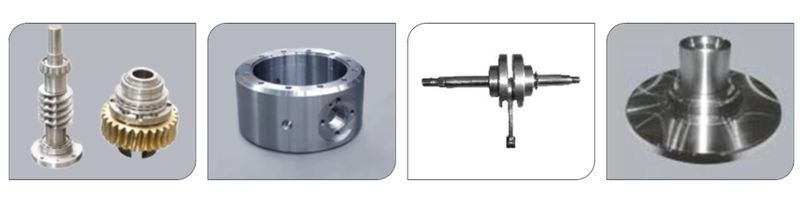

*Sản phẩm gia công bởi máy tiện CNC ngang Taikan L-35Y*
