THÔNG TIN TRUNG TÂM GIA CÔNG NHÔM ĐỊNH HÌNH TAIKAN T-2500
Trung tâm gia công nhôm định hình Taikan T-2500 là sản phẩm của hãng Taikan – Thương hiệu máy phay CNC hàng đầu tại Trung Quốc và đang được ưa chuộng trên khắp thế giới.
- Hiệu máy (Brand): TAIKAN
- Kiểu máy (Model): Taikan T-2500
- Dòng máy: Máy phay CNC đứng
- Xuất xứ: Trung Quốc
- Loại máy: Máy mới
PHÂN LOẠI TRUNG TÂM GIA CÔNG NHÔM ĐỊNH HÌNH TAIKAN T-2500
Hiện nay, tại hãng Taikan có 2 dòng T-2500 đó là loại sử dụng BT30 và loại sử dụng BT40. Mỗi loại sẽ có thông số kỹ thuật khác nhau, tùy theo nhu cầu sản xuất mà khách hàng sẽ đưa ra sự lựa chọn phù hợp nhất cho mình.
1/Trung tâm gia công nhôm định hình Taikan T-2500 (BT30)
Cấu hình chính:
THÀNH PHẦN CHÍNH | CẤU HÌNH |
Hệ điều khiển | Mitsubishi M80B |
Tốc độ trục chính | BT30 – 12000 rpm (Directly) |
Bóng vít | PMI |
Hướng dẫn tuyến tính | PMI |
Ổ đỡ trục | PMI Bearing F |
Số dao | 21T |
Trình điều khiển Servo | Mitsubishi Japan |
Thông số kỹ thuật
MÔ TẢ | ĐƠN VỊ | T-2500 (BT30) |
Kích thước bàn làm việc mm | mm | 2650 * 400 |
Hành trình trục X | mm | 2500 |
Hành trình trục Y | mm | 400 |
Hành trình trục Z | mm | 340 |
Bàn làm việc Khe T – Kích thước | mm | 4-14*100 |
Tốc độ trục chính (tiêu chuẩn)
|
rpm | 50~12000 |
Côn | # | BT-30 |
Công suất trục chính | kw | 3.7/5.5 |
Tốc độ di chuyển nhanh trục X | m/min | 20 |
Tốc độ di chuyển nhanh trục Y | m / phút | 30 |
Tốc độ di chuyển nhanh trục Z | m / phút | 30 |
Tốc độ cắt | mm / phút | 1-10000 |
(X, Y, Z)Công suất động cơ ba trục | kw | 4.5 / 3.0 / 3.0 |
Số dao | Chiếc | 21 |
Trọng lượng dụng cụ tối đa | kg | 3 |
Chiều dài dao | mm | 200 |
Đường kính tối đa (Toàn bộ dao / trống liền kề dao) | mm | Ø60 / Ø80 |
Nhu cầu áp suất không khí | Mpa | 0,6 ~ 0,8 |
Tổng công suất tiêu thụ | Kva | 15 |
Dung tích bình chứa nước | L | 260 |
Định vị chính xác (X / Y / Z) | mm | 0,015 / 0,01 / 0,01 |
Độ chính xác lặp lại (X / Y / Z) | mm | 0,008 / 0,006 / 0,006 |
tải trọng tối đa | kg | 250 |
Trọng lượng máy (ước tính) | kg | 7500 |
Kích thước tổng thể (dài * rộng * cao) | mm | 5300 * 2800 * 2500 |
2/ Trung tâm gia công nhôm định hình Taikan T-2500 (BT40)
Cấu hình chính:
THÀNH PHẦN CHÍNH | CẤU HÌNH |
Hệ điều khiển | Mitsubishi M80B |
Tốc độ trục chính | BT40 – 12000 rpm (Directly) |
Bóng vít | PMI/HWIN |
Hướng dẫn tuyến tính | PMI/HWIN |
Ổ đỡ trục | FAG or NSK |
Số dao | 24T |
Trình điều khiển Servo | Mitsubishi Japan |
Bộ phận khí nén | SMC hoặc CKD |
Thông số kỹ thuật
MÔ TẢ | ĐƠN VỊ | T-2500 (BT40) |
Kích thước bàn làm việc mm | mm | 2650 * 650 |
Hành trình trục X | mm | 2500 |
Hành trình trục Y | mm | 550 |
Hành trình trục Z | mm | 550 |
Bàn làm việc Khe T – Kích thước | mm | 5-18*140 |
Khoảng cách từ mũi trục chính đến bàn làm việc | mm | 100-650 |
Tốc độ trục chính (tiêu chuẩn)
|
rpm | 50~12000 |
Côn | # | BT-40 |
Công suất trục chính | kw | 7.5/11 |
Tốc độ di chuyển nhanh trục X | m/min | 50 |
Tốc độ di chuyển nhanh trục Y | m / phút | 28 |
Tốc độ di chuyển nhanh trục Z | m / phút | 28 |
Tốc độ cắt | mm / phút | 1-20000 |
(X, Y, Z)Công suất động cơ ba trục | kw | 3.0/3.0/3.0 |
Số dao | Chiếc | 24 |
Trọng lượng dụng cụ tối đa | kg | 7 |
Chiều dài dao | mm | 300 |
Đường kính tối đa (Toàn bộ dao / trống liền kề dao) | mm | Ø70/Ø150 |
Nhu cầu áp suất không khí | Mpa | 0.6~0.8 |
Tổng công suất tiêu thụ | Kva | 20 |
Dung tích bình chứa nước | L | 240 |
Định vị chính xác (X / Y / Z) | mm | 0.05/0.01/0.01 |
Độ chính xác lặp lại (X / Y / Z) | mm | 0.03/0.008/0.008 |
tải trọng tối đa | kg | 600 |
Trọng lượng máy (ước tính) | kg | 8000 |
Kích thước tổng thể (dài * rộng * cao) | mm | 6000*3000*2500 |
ƯU ĐIỂM CỦA TRUNG TÂM GIA CÔNG NHÔM ĐỊNH HÌNH TAIKAN T-2500
1. Hành trình lớn của máy có thể đáp ứng nhu cầu gia công của khách hàng đối với các chi tiết có kích thước lớn, hẹp và dài;
2. Hệ thống cấp liệu trục ba trục nên sử dụng ổ trục vít bi cấp chính xác để đảm bảo độ chính xác cao của máy
3. Ba trục hoạt động nhanh chóng và trơn tru, đồng thời rút ngắn thời gian xử lý và nâng cao hiệu quả xử lý, nó cũng có thể có độ chính xác xử lý tốt.
4 Hộp thao tác có thể di chuyển thuận tiện cho máy công cụ Hoạt động ở bất cứ đâu.
5. Áp dụng hệ thống Mitsubishi M80, giao diện người-máy thân thiện, vận hành đơn giản và cải thiện đáng kể hiệu quả sản xuất.
ỨNG DỤNG

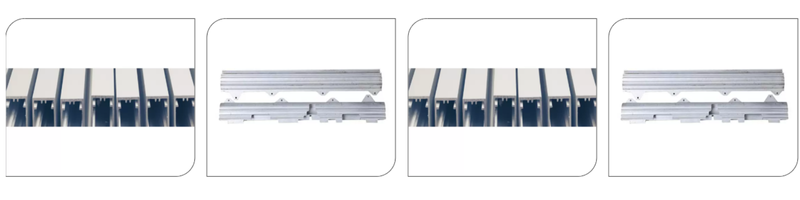

Nó chủ yếu xử lý cấu hình bên trong của đầu máy xe lửa vận chuyển đường sắt; các bộ phận ô tô hẹp và dài; khung TV, khung tủ lạnh, vỏ thiết bị thông tin liên lạc, cấu hình hợp kim nhôm, cấu hình composite nhôm-gỗ, cấu hình đồng, cấu hình PVC, v.v. trong thiết bị nhà thông minh ngành công nghiệp.
Video thực tế sản phẩm:
TULOCTECH – NHÀ PHÂN PHỐI CHÍNH THỨC SẢN PHẨM TAIKAN TẠI VIỆT NAM
TULOCTECH với hơn 12 năm hoạt động và phát triển, đang là một trong những đơn vị hàng đầu tại Việt Nam trong lĩnh vực nhập khẩu, phân phối và sản xuất các sản phẩm máy CNC, máy biến áp, phụ tùng – thiết bị, vật tư cơ khí…
- Cam kết 100% hàng chính hãng
- Máy mới, nguyên tem, nguyên kiện
- Phục vụ khách hàng vô điều kiện, coi khách hàng là số 1
- Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
- 3 tháng 1 lần đến thăm máy và chia sẻ cách dùng máy tối ưu nhất đạt độ bền, độ chính xác dài lâu.
- Có mặt trong vòng 24h – 48h nếu máy có sự cố
- Hợp đồng rõ ràng, nêu rõ trách nhiệm của các bên.
- Bảo hành 12 tháng với mọi sản phẩm
Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về Trung tâm gia công nhôm định hình Taikan T-2500 hãy liên hệ với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.
