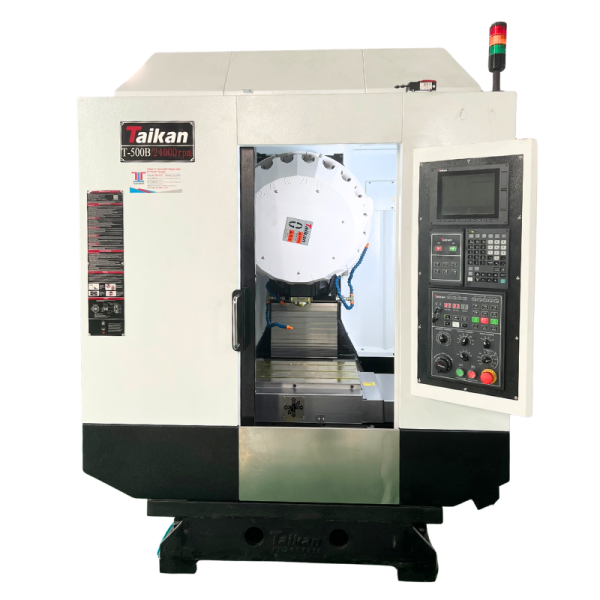

GIỚI THIỆU KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN T-500B
Khoan và trung tâm gia công Taikan T-500B tích hợp khoan, ta rô, phay và các loại gia công khác…. Được biết đến là dòng sản phẩm best seller của thương hiệu máy CNC số 1 Trung Quốc – Taikan. Theo thông tin từ hãng, đã có hơn 100.000 máy xuất xưởng và bán ra hơn 50 quốc gia trên toàn thế giới, đây là con số khổng lồ trong ngành.
TAIKAN T500B thừa hưởng tất cả “tinh hoa” mà Taikan dày công nghiên cứu và xây dựng. Được sử dụng những linh kiện tốt, sản xuất trên dây chuyền công nghệ hiện đại, trang bị các công nghệ hiện đại bậc nhất và trải qua quá trình kiểm duyệt sản phẩm nghiêm ngặt… Taikan T-500B sở hữu nhiều ưu điểm vượt trội như: Bền bỉ, vận hành ổn định, chính xác cao, khả năng gia công nhanh vượt trội, dễ sử dụng.
Bên cạnh đó, hãng còn liên tục tối ưu, nâng cấp chất lượng và công nghệ của khoan và trung tâm gia công Taikan T-500B, điều này nhằm mang lại sự hài lòng và đáp ứng tốt nhu cầu gia công ngày càng cao của khách hàng. Chính vì vậy, từ khi xuất hiện trên thị trường đến nay, dòng máy này luôn nhận được sự yêu thích của nhiều đơn vị gia công cơ khí chính xác toàn cầu và số lượng bán ra ngày càng tăng cao.
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | Tham số | Ghi chú | ||
| Phạm vi gia công
|
Hành trình Trục X | mm | 500 | ||
| Hành trình Trục Y | mm | 400 | |||
| Hành trình Trục Z | mm | 320 | |||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 180～500 | |||
| Khoảng cách từ tâm trục chính đến mặt bàn | mm | 445 | |||
| Bàn làm việc | Kích thước bàn làm việc | mm | 620*400 | ||
| Tải trọng bàn | kg | 250 | |||
| Khe T (Số khe-độ rộng*khoảng cách) | mm | 3-14*120 | |||
| Trục chính | Công suất động cơ(Định mức/thời gian ngắn） | kw | 3.7/5.5 | ||
| Momen động cơ (Định mức/thời gian ngắn） | N.m | 14.1/21 | |||
| Tốc độ trục chính | rpm | 20~24000 | |||
| Đường kính trục chính | mm | φ100 | |||
| Côn trục chính | / | BT30 | |||
| Đường ray | Kích thước đường ray trục X | / | 25 | ||
| Kích thước đường ray trục Y | / | 30 | |||
| Kích thước đường ray trục Z | / | 35 | |||
| Truyền động | Quy cách vít me X/Y/Z | mm | X:28/12.
Y: 28/12 Z:32/12 |
||
| Công suất động cơ X/Y/Z | kw | 1.5/1.5/2.2 | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/min | 1-15000 | ||
| Tốc độ di chuyển trục X、Y、Z | m/min | 48/48/48 | |||
| Độ chính xác | Độ chính xác vị trí（X/Y/Z） | mm | 0.006 | GB/T 18400.4 Toàn hành trình | |
| Độ chính xác vị trí lặp lại（X/Y/Z） | mm | 0.004 | |||
| Kho dao | Dung lượng kho dao | 21 | dao | ||
| Trọng lượng dao tối đa | 3 | kg | |||
| Độ dài dao tối đa | mm | 300 | |||
| Đường kính tối đa (dao đầy đủ/ không đủ dao) | mm | Φ60/Φ80 | |||
| Khác | Hệ thống điều khiển | Mitsubishi M80VA | OPTION：FANUC | ||
| Nguồn khí | Lưu lượng | L/min | ≥200（ANR） | ||
| Áp suất | Mpa | 0.6-0.8 | |||
| Nguồn tải thiết bị | kva | 17 | |||
| Thể tích thùng chứa dung dịch cắt gọt | L | 145 | |||
| Kích thước ngoại quan | mm | 1690*2660*2320 | Đối ứng trục X*Y*Z | ||
| Trọng lượng máy（khoảng） | kg | 3100 | |||
NGUỒN GỐC XUẤT XỨ LINH KIỆN
| STT | Mục | Thương hiệu | Ghi chú |
| 1 | Vòng bi vít me | NSK Nhật / FAG Đức | |
| 2 | Vít me bi | PMI Taiwan;THK/NSK Janpan | Thông dụng |
| 3 | Đơn vị trục chính | Taikan | 24000 rpm |
| 4 | Kho dao | Taikan | |
| 5 | Các linh kiện khí chính | SMC/ CKD | |
| 6 | Hệ thống servo điều khiển trục chính | Mitsubishi của Nhật | 24000 rpm |
| 7 | Servo điều khiển | Mitsubishi của Nhật | |
| 8 | Hệ thống điều khiển | Mitsubishi M80VA Nhật | |
| 9 | Thiết bị bôi trơn | ZhengHe/BaoTeng |
Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY
TÍNH NĂNG CỦA KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN T-500B
- Cấu trúc cơ sở được hỗ trợ bởi phân tích kỹ thuật số và thiết kế đặc biệt, và hỗ trợ sáu điểm với nhịp lớn cải thiện độ cứng và khả năng chống rung của máy và đảm bảo sự ổn định tốt của quá trình xử lý.
- Động cơ trục chính và trục chính được truyền động trực tiếp để giảm sai số khi điều chỉnh tốc độ cao, và các đặc tính của lực đầu ra cao có thể được sử dụng rất nhiều trong gia công và cắt hạng nặng
- Trục chính tốc độ cao có tốc độ phản hồi nhanh và sử dụng ổ bi sứ, giúp kéo dài tuổi thọ của trục chính
- Tối ưu hóa trục Z cải thiện độ cứng và cải thiện đáng kể gia tốc của trục Z, giảm thời gian chạy của hành trình không tải
- Máy công cụ có góc tháo phoi nghiêng lớn, và rãnh tháo phoi bằng thép không gỉ nâng cao hiệu quả loại bỏ phoi. Máy công cụ nhanh chóng rửa sạch phoi và tăng tốc độ quay trở lại của chất lỏng cắt
- Thay đổi công cụ servo tốc độ cao, thay đổi công cụ PLC được tối ưu hóa, rút ngắn thời gian thay công cụ, nhanh chóng và ổn định, và giảm thời gian không xử lý
- Bằng cách tải động cơ PLC tốc độ cao, tốc độ phản hồi được cải thiện, chu kỳ được rút ngắn, các thông số chi tiết xử lý được tối ưu hóa, độ mịn của nguồn cấp dữ liệu được cải thiện và không cần phải cải thiện hiệu ứng bề mặt / cạnh xử lý được sắp xếp trong các quy trình tiếp theo
- Tốc độ di chuyển nhanh của máy công cụ 48m / phút rút ngắn thời gian xử lý và nâng cao hiệu quả xử lý
- Công nghệ máy công cụ tiên tiến và giá thấp để sản xuất và bán hàng trong nước.
LĨNH VỰC ỨNG DỤNG CỦA KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN T-500B
Khoan và trung tâm gia công TAIKAN T500B với những đặc điểm riêng biệt về cấu tạo và chức năng của mình, cùng thế mạnh nổi bật về chất lượng, được ứng dụng rộng rãi vào nhiều lĩnh vực khác nhau như:
- Vỏ điện tử tiêu dùng 3C
- Thiết bị thép không gỉ
- Thiết bị phụ tùng ô tô
- Thiết bị y tế
- Gia công khuôn mẫu nhỏ
- Gia công các loại linh kiện ván, bàn, vỏ…
- Các ngành công nghiệp chế biến các bộ phận tấm nhỏ khác….
HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG TAIKAN T-500S
Hướng dẫn thay dao Taikan T-500B
Điều kiện hoạt động
1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)
2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C
3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ
4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)
5. Độ cao: dưới 1000m
6. Rung động: dưới 0,2G
7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²
8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy
Lắp đặt cân chỉnh và nghiệm thu
1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.
Bảo trì, bảo dưỡng máy công cụ định kỳ
Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.

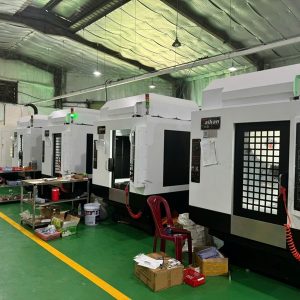

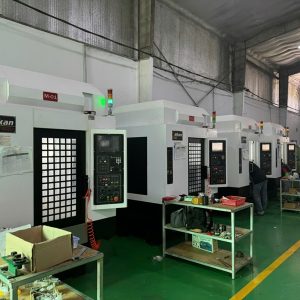

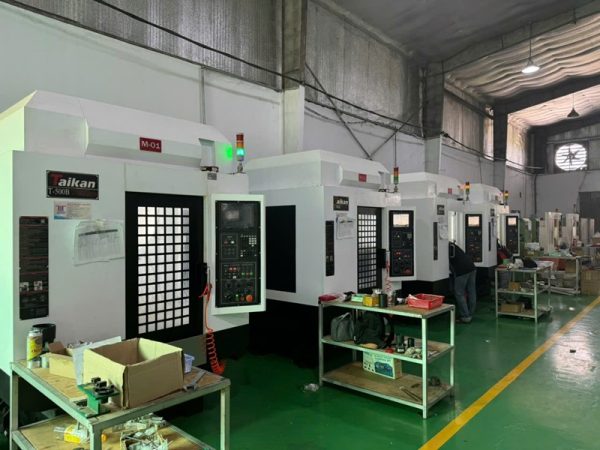

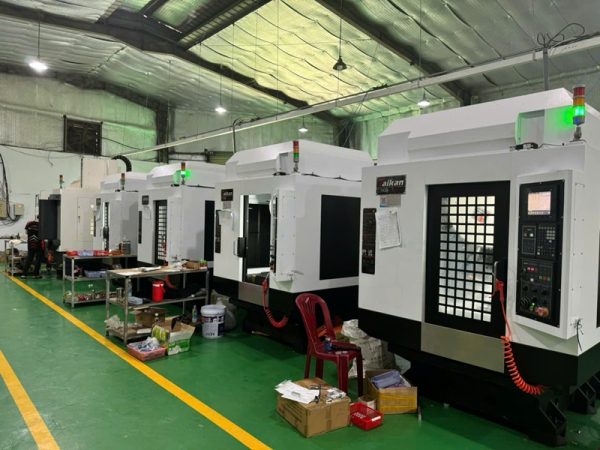

HÌNH ẢNH KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN T-500B DO TULOCTECH CUNG CẤP TẠI XƯỞNG KHÁCH
TULOCTECH – NHÀ PHÂN PHỐI ĐỘC QUYỀN MÁY CNC TAIKAN TẠI VIỆT NAM
TULOCTECH đang là nhà phân phối độc quyền máy CNC thương hiệu Taikan tại Việt Nam. Do đó, khi mua máy phay CNC Taikan T-500B hoặc bất kỳ sản phẩm nào, quý khách hàng hoàn toàn yên tâm về chất lượng và được hỗ trợ tốt nhất về mọi mặt.
- Cam kết 100% máy mới, hàng chính hãng, nguyên tem, nguyên kiện
- Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
- Có mặt trong vòng 24h – 48h nếu máy của khách hàng gặp sự cố
- Bảo hành 24 tháng với tất cả sản phẩm
- Áp dụng chính sách trả góp đến 12 tháng giúp khách hàng giảm áp lực tài chính
- Luôn có sẵn linh kiện để thay thế kịp thời cho khách hàng
- Đội ngũ kỹ thuật giàu kinh nghiệm, được đào tạo trực tiếp từ hãng
- Đội ngũ tư vấn viên giàu kinh nghiệm luôn đưa ra những tư vấn chuyên sâu để Khách hàng có sự lựa chọn phù hợp nhất
Nếu quý khách có nhu cầu báo giá hoặc tư vấn về khoan và trung tâm gia công Taikan T-500B, hãy liên hệ với TULOCTECH nhé!
————
