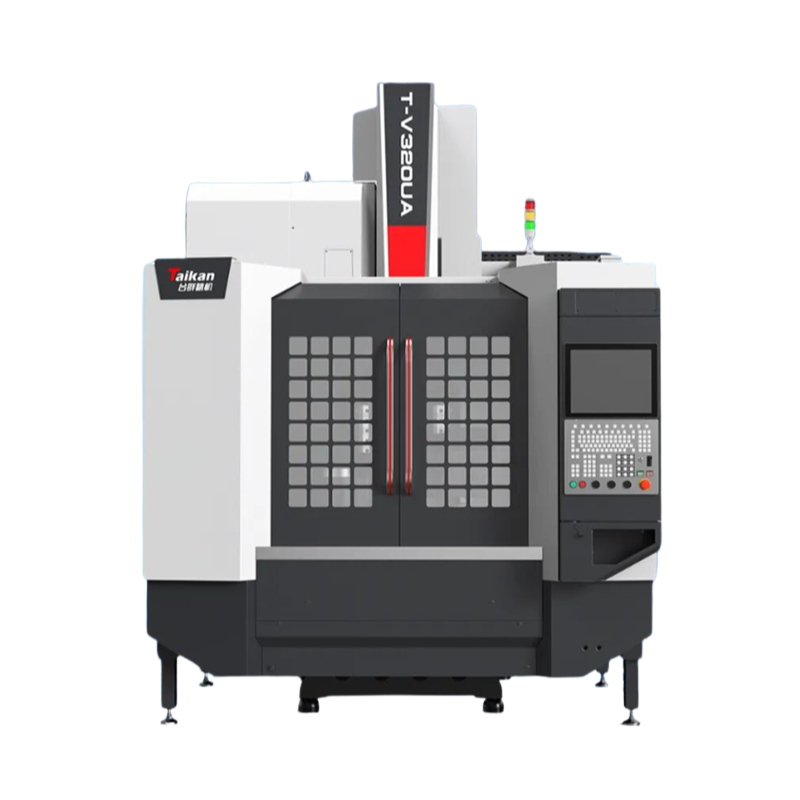

Máy phay CNC 5 trục Taikan T-V320UA

THÔNG TIN MÁY PHAY CNC 5 TRỤC TAIKAN T-V320UA

Máy phay CNC 5 trục Taikan T-V320UA là một trung tâm gia công 5 trục đồng thời có tỷ lệ hiệu suất/giá thành vượt trội. Với kết cấu thân máy chắc chắn, cấu hình cao cấp và khả năng gia công 5 trục hiệu quả, chức năng RTCP tốc độ định vị nhanh, hiệu quả liên kết cao, có thể nhận ra xử lý hiệu quả liên kết 5 trục, đảm bảo xử lý và định hình 1 lần các bộ phận phức tạp, khoang cong… Taikan T-V320UA trở thành lựa chọn tối ưu trong ngành khi xử lý các chi tiết phức tạp, mang lại giá trị cao cho khách hàng.

Máy phay CNC 5 trục Taikan T-V320UA chuyên xử lý hàng loạt các sản phẩm vừa và nhỏ, cong và phức tạp như hộp nhỏ, đĩa cong, vỏ, khoang, cánh quạt…

THÔNG SỐ KỸ THUẬT

Hành trình

• Hành trục X/Y/Z: 600x550x550mm
• Khoảng cách từ đầu trục chính đến mặt bàn làm việc: 100 ~ 650 mm
• Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột đứng: 590mm

Bàn xoay 5 trục

• Đường kính mặt bàn: Φ320 mm
• Chiều cao tâm: 160 mm
• Tải trọng: 60 kg
• Trục: Quay ±360°, nghiêng ±120°

Trục chính

• Công suất động cơ (định mức/ngắn hạn): 10 / 15 kW
• Mô-men xoắn động cơ (định mức/ngắn hạn): 47.5 / 71.7 N·m
• Dải tốc độ quay: 50 ~ 12000 vòng/phút (truyền động trực tiếp)
• Dao: BBT40

Tốc độ

• Phạm vi tốc độ tiến dao cắt: 1 ~ 10000 mm/phút
• Tốc độ dịch chuyển nhanh trục X, Y, Z: 24 / 24 / 24 m/phút
• Ổ chứa dao
• Sức chứa dao: 24 dao

Khác

• Hệ điều khiển: Huazhong 848D
• Kích thước ngoài máy: 2240 × 3121 × 3026 mm

ĐẶC ĐIỂM MÁY PHAY CNC 5 TRỤC TAIKAN T-V320UA

Cấu trục mạnh mẽ và ổn định

Toàn bộ máy có cấu trục bàn trượt chéo cột cố định, siêu lớn và ổn định. Đế, cột xương cá có độ cứng cao và bộ phận nền móng lớn đều được làm bằng đúc cát nhựa chất lượng cao và vật liệu gang có độ bền cao, đảm bảo cắt tốc độ cao mà không bị rung và biến dạng về cấu trúc và vật liệu.

Bàn xoay truyền động trực tiếp, liên kết 5 trục

Bàn xoay năm trục truyền động trực tiếp kép, với các chức năng làm mát và RTCP, tốc độ định vị nhanh và hiệu quả liên kết cao, đảm bảo rằng quỹ đạo của công cụ được kiểm soát khi quay hoặc di chuyển. Đồng thời liên kết 5 trục đảm bảo xử lý chính xác cao, rút ngắn đáng kể thời gian xử lý và đảm bảo xử lý một lần, tạo hình các bộ phận phức tạp, bộ phận cong.

Trục chính kết nối trực tiếp hiệu quả hơn

Máy phay CNC 5 trục Taikan T-V320UA có cấu hình tiêu chuẩn BBT40-12.000Rpm. Đầu trục chính kết nối tực tiếp, có tốc độ cao, công suất cực đại lên đến 15Kw, tốc độ phản hồi nhanh, hiệu quả xử lý cao, có thể đạt được tốc độ cắt cao, tốc độ thấp không bị trì và dễ dàng xử lý tốt các vật liệu có độ cứng cao.

Kho dao dung lượng lớn, thay dao nhanh chóng

Kho dao của Máy phay CNC 5 trục Taikan T-V320UA  có đến 24 dao. Tối ưu hóa thay đổi dao tốt nhất, thay đổi dao nhanh chóng, hiệu suất ổn định, loại bỏ thời gian trống trong quá trình xử lý, nhờ vậy cải thiện đáng kể hiệu suất gia công.

Trục vít rỗng, độ chính xác ổn định

Ba trục X/Y/Z sử dụng vít cấp C3 đường kính lớn, với cấu trúc căng trước và cấu hình làm mát rỗng, giúp giảm đáng kể sự mở rộng nhiệt của hộp số và đảm bảo độ chính xác, cũng như độ ổn định

Đường ray dây con lăn cứng hơn

Đường ray dẫn hướng trục X được vận chuyển bởi 2-35 đường ray con lăn Y. Đường ray dẫn hướng trục Z sử dụng ổ lăn 2-45, độ cứng cao, độ ma sát thấp, khả năng chịu lực mạnh và độ cứng xử lý đủ hơn.

Hệ thống điều khiển mạnh mẽ, đơn giản và dễ sử dụng

Máy phay CNC 5 trục Taikan T-V320UA được trang bị hệ thống CNC Huazhong 848D hiệu suất cao và bảng điều khiển hoạt động xoay, nó đơn giản và dễ sử dụng, đảm bảo sự tiện lợi của hoạt động. Đồng thời đảm bảo các chức năng xử lý CNC và chức năng phụ trợ theo yêu cầu của người dùng.

LĨNH VỰC ỨNG DỤNG MÁY PHAY CNC 5 TRỤC TAIKAN T-V320UA

Máy phay CNC 5 trục Taikan T-V320UA sau khi gá đặt phôi một lần, có thể tự động và liên tục hoàn thành nhiều nguyên công như phay, khoan, khoét, doa, taro… trong cùng một lần chạy, thực hiện gia công đa nguyên công, đa mặt.

Máy đặc biệt phù hợp gia công các chi tiết bề mặt cong phức tạp như những chi tiết hộp nhỏ, đĩa mặt cong, van, vỏ, cánh quạt…Ứng dụng rộng rãi trong:

• Gia công linh kiện chính xác,
• Sản phẩm 3C,
• Truyền thông 5G,
• Robot thông minh (chó robot),
• Phụ tùng ngành ô tô,
• Thiết bị y tế
• Các ngành công nghiệp khác..

HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG MÁY PHAY CNC 5 TRỤC TAIKAN T-V320UA

Điều kiện hoạt động

1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)

2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C

3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ

4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)

5. Độ cao: dưới 1000m

6. Rung động: dưới 0,2G

7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²

8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy

Lắp đặt cân chỉnh và nghiệm thu

1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.

Bảo trì, bảo dưỡng máy công cụ định kỳ

Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.

Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY

TULOCTECH – NHÀ PHÂN PHỐI ĐỘC QUYỀN MÁY CNC TAIKAN TẠI VIỆT NAM

TULOCTECH đang là nhà phân phối độc quyền máy CNC thương hiệu Taikan tại Việt Nam. Do đó, khi mua Máy phay CNC 5 trục Taikan T-V320UA hoặc bất kỳ sản phẩm nào, quý khách hàng hoàn toàn yên tâm về chất lượng và được hỗ trợ tốt nhất về mọi mặt.

• Cam kết 100% máy mới, hàng chính hãng, nguyên tem, nguyên kiện
• Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
• Có mặt trong vòng 24h – 48h nếu máy của khách hàng gặp sự cố
• Bảo hành 24 tháng với tất cả sản phẩm
• Áp dụng chính sách trả góp đến 12 tháng giúp khách hàng giảm áp lực tài chính
• Luôn có sẵn linh kiện để thay thế kịp thời cho khách hàng
• Đội ngũ kỹ thuật giàu kinh nghiệm, được đào tạo trực tiếp từ hãng
• Đội ngũ tư vấn viên giàu kinh nghiệm luôn đưa ra những tư vấn chuyên sâu để Khách hàng có sự lựa chọn phù hợp nhất

Nếu quý khách có nhu cầu báo giá hoặc tư vấn về Máy phay CNC 5 trục Taikan T-V320UA , hãy liên hệ với TULOCTECH nhé!
