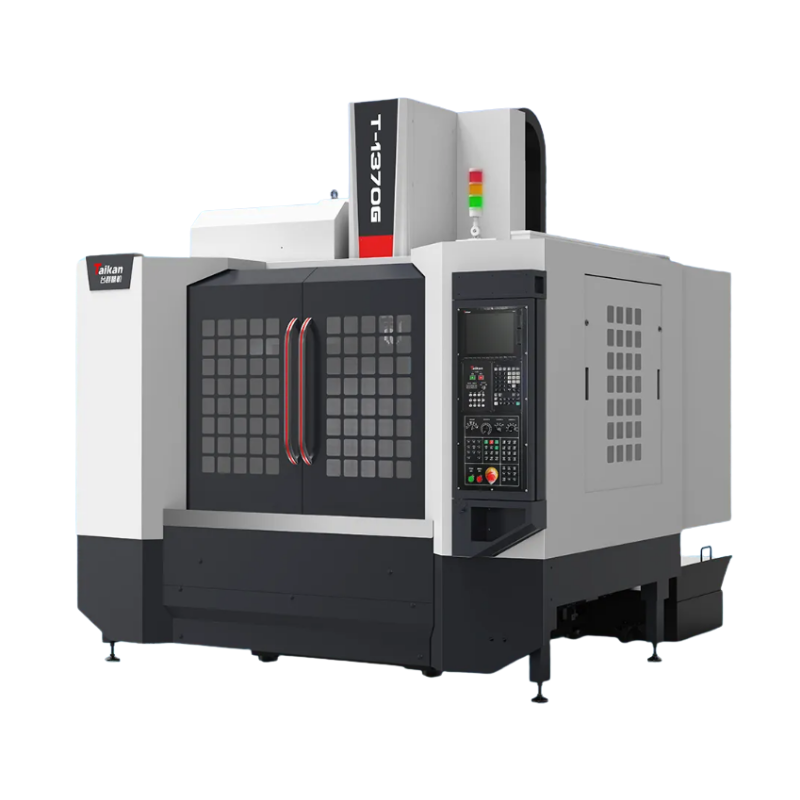

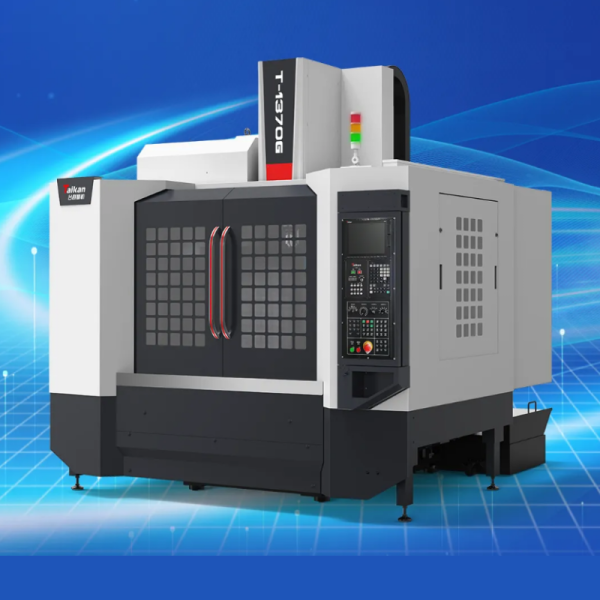

Máy phay CNC Taikan T-1370G – Chuyên cắt nặng

THÔNG TIN MÁY PHAY CNC TAIKAN T-1370G

Máy phay CNC Taikan T-1370G là sản phẩm mới ra mắt gần đây của tập đoàn Genesis và là máy phay đứng 3 trục đầu tiên trong dòng G. T-1370G được thiết kế chuyên biệt cho mục đích cắt nặng. Đây là lựa chọn tối ưu về hiệu qủa và chi phí trong lĩnh vực cắt nặng, với cấu trúc cứng cao, cấu hình cao và hiệu suất cắt lại tuyệt với.

Đối với những đơn vị  sản xuất khuôn mẫu, thiết bị năng lượng và các ngành công nghiệp khác, mô hình này có thể cải thiện đáng kể hiệu quả xử lý và chất lượng sản phẩm, đồng thời giảm chi phí toàn diện.

THÔNG SỐ KỸ THUẬT

• Hành trình trục X/Y/Z: 1300x700x650
• Khoảng cách từ đầu trục chính đến bàn làm việc: 150-800mm
• Khoảng cách từ tâm trục chính đến mặt bàn: 757mm
• Kích thước bàn làm việc: 1400x700mm
• Tải trọng bàn: 757kg
• Công suất động cơ (Định mức/thời gian ngắn): 15/18,5
• Momen động cơ (Định mức/thời gian ngắn: 214/354N.m
• Tốc độ trục chính: 6.000Rpm
• Côn trục chính: BT50
• Số dao: 24
• Tốc độ di chuyển trục X、Y、Z: 24/24/16mm
• Phạm vi tốc độ cắt: 1-10000 mm/min
• Hệ thống điều khiển: FANUC OI-MF Plus(3b)

ĐẶC ĐIỂM MÁY PHAY CNC TAIKAN T-1370G

Máy phay CNC Taikan T-1370G được phát triển dành cho các ứng dụng gia công tải nặng, yêu cầu độ chính xác cao, cắt gọt nặng. Rất thích hợp để xử lý những chi tiết trong ngành năng lượng, giao thông vận tải, đường sắt, phụ tùng ô tô, linh kiện cơ khí chính xác. Thiết kế của máy tập trung vào tăng cường độ cứng vững của thân máy, nâng cao khả năng chống rung, tối ưu hóa các thông số cắt nặng, nhờ đó, máy có thể vận hành ổn định, loại bỏ hiệu quả một lượng lớn vật liệu kim loại rắn chắc.

Kết cấu vững chắc, cắt gọt ổn định hơn

• Toàn bộ máy sử dụng kết cấu cố định trụ, đế siêu lớn, siêu ổn định, trụ đứng chữ nhân (人) có độ cứng cao, khẩu độ rộng
• Các bộ phận nền tảng đều được đúc từ khuôn cát nhựa chất lượng cao và gang chịu lực cường độ cao
• Nhờ vậy, máy có thể cắt tốc độ cao mà không rung động, không biến dạng

Trục chính bánh răng, chịu tải nặng hơn

• Trang bị trục chính bánh răng BT50 – 6000 vòng/phút, công suất 18,5/22kW, mô-men xoắn cực đại 350Nm.
• Máy có thể dễ dàng xử lý gia công thô và gia công tốt thép, gang, cùng các vật liệu có độ bền cao khác

Trục Z đường ray cứng

• Đường ray dẫn hướng trục X và Y được sử dụng đường ray con lăn và trục Z trang bị đường ray cứng, giúp cho Taikan T-1370G có thể gia công vật liệu cứng tốt. Máy rất thích hợp với các bộ phận nhôm đúc, rèn, thép khuôn và các kim loại cứng khác . Đồng thời phát huy tối đa khả năng cắt có độ cứng cao của trục chính.

Đối trục trục Z, tải trọng mạnh hơn

• Chuyển động hộp trục chính (trục Z), được trang bị thiết bị búa cân bằng với thiết kế hướng dẫn trung tâm. Ngay cả khi nó di chuyển ở tốc độ cao, đối trọng sẽ không rung lắc. Tỷ lệ đối trọng và trọng lượng của hộp trục chính là chính xác, có thể thu được các đặc tính xử lý tốt nhất và làm cho động cơ truyền độc trục Z có đặc tính tải tốt.

Không gian làm việc lớn

• Hành trình ba trục của X, Y, Z lần lượt 1300mmx700mmx650mm. Kích thước bàn làm việc 1400x700mm, hành trình ba trục lớn hơn với bàn làm việc hạng nặng và khả năng chịu tải lên đến 1100kg, có thể áp dụng để xử lý các phôi lớn hơn, nặng hơn và cứng hơn.

LĨNH VỰC ỨNG DỤNG TAIKAN T-1370G

Máy phay CNC Taikan T-1370G phù hợp để gia công các bộ phận kim loại phức tạp và mạnh mẽ như đúc, bộ phận nhôm đúc, rèn và các phụ kiện, khuôn mẫu, năng lượng mới, ô tô… để thực hiện gia công và hoàn thiện. T-1370G được sử dụng trong các bộ phận chính xác, sản phẩm 5G, phần cứng, phụ tùng ô tô, phương tiện xe năng lượng mới, vận tải đường sắt và các ngành công nghiệp khác.

HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG MÁY PHAY CNC TAIKAN T-1370G

Điều kiện hoạt động

1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)

2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C

3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ

4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)

5. Độ cao: dưới 1000m

6. Rung động: dưới 0,2G

7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²

8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy

Lắp đặt cân chỉnh và nghiệm thu

1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.

Bảo trì, bảo dưỡng máy công cụ định kỳ

Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.

Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY

TULOCTECH – NHÀ PHÂN PHỐI ĐỘC QUYỀN MÁY CNC TAIKAN TẠI VIỆT NAM

TULOCTECH đang là nhà phân phối độc quyền máy CNC thương hiệu Taikan tại Việt Nam. Do đó, khi mua Máy phay CNC Taikan T-1370G hoặc bất kỳ sản phẩm nào, quý khách hàng hoàn toàn yên tâm về chất lượng và được hỗ trợ tốt nhất về mọi mặt.

• Cam kết 100% máy mới, hàng chính hãng, nguyên tem, nguyên kiện
• Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
• Có mặt trong vòng 24h – 48h nếu máy của khách hàng gặp sự cố
• Bảo hành 24 tháng với tất cả sản phẩm
• Áp dụng chính sách trả góp đến 12 tháng giúp khách hàng giảm áp lực tài chính
• Luôn có sẵn linh kiện để thay thế kịp thời cho khách hàng
• Đội ngũ kỹ thuật giàu kinh nghiệm, được đào tạo trực tiếp từ hãng
• Đội ngũ tư vấn viên giàu kinh nghiệm luôn đưa ra những tư vấn chuyên sâu để Khách hàng có sự lựa chọn phù hợp nhất

Nếu quý khách có nhu cầu báo giá hoặc tư vấn về Máy phay CNC Taikan T-1370G , hãy liên hệ với TULOCTECH nhé!
