Máy phay CNC Taikan T-1375L

Giá: Liên hệ

Trung tâm gia công đứng T-1375L là một máy công cụ cỡ trung bình. Hành trình ba trục X / Y / Z 1350/750/650 mm, tốc độ trục chính đai 6000

TLT là nhà phân phối chính thức các dòng sản phẩm của TAIKAN.

Nhận báo giá

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

THÔNG TIN MÁY PHAY CNC TAIKAN T-1375L

Máy phay CNC Taikan T-1375L là một máy công cụ cỡ trung bình, sau khi phôi được kẹp một lần, nó có thể tự động và liên tục hoàn thành quá trình xử lý nhiều quá trình như phay, khoan, doa, mở rộng, doa, đục lỗ và ta rô. Máy công cụ này thích hợp để gia công hàng loạt vừa và nhỏ nhiều loại chi tiết phức tạp như hộp cỡ vừa, đĩa, tấm, van, vỏ, v.v.

Hiệu máy (Brand): TAIKAN
Kiểu máy (Model): TAIKAN T-1260L
Dòng máy: Máy phay CNC đứng
Xuất xứ: Trung Quốc
Loại máy: Máy mới

THÔNG SỐ SẢN PHẨM

Mục			Đơn vị	T-1375L	Nhận xét
Du lịch	Di chuyển bàn (trục X)		mm	1350
	Hành trình yên xe (trục Y)		mm	750
	Hành trình đầu máy (trục Z)		mm	750
	Khoảng cách từ mũi trục chính đến mặt bàn		mm	120～870
	Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột		mm	810
Bàn	Kích thước bàn		mm	1500*750
	Tải trọng tối đa (thậm chí chịu tải)		kg	1300
	Rãnh chữ T (số khe – chiều rộng khe * khoảng cách)		mm	5-18*150
Con quay	Công suất động cơ (định mức/thời gian ngắn)		kW	15/18,5
	Mô-men xoắn của động cơ (định mức/thời gian ngắn)		Nm	143/191
	Phạm vi tốc độ		vòng/phút	50～6000（đai）
	Đường kính trục chính		mm	Φ190
	Độ côn trục chính		/	BT50
	Thông số kỹ thuật đinh tán		/	P50T-I（MAS403）
Tốc độ	Phạm vi tốc độ cắt		mm/phút	24
Tốc độ	Tốc độ di chuyển nhanh của trục X/Y/Z		m/phút	15
Tạp chí công cụ	Công suất dụng cụ		mm	300
	Trọng lượng dụng cụ tối đa		mm	Φ105/Φ210
	Chiều dài dụng cụ tối đa		chiếc	1-10000
	Đường kính dụng cụ tối đa (đầy đủ/kế bên rỗng)		kg	24/24/15
Sự chính xác	Độ chính xác định vị (X/Y/Z)		mm	0,015	GB/T18400.4 (Hành trình đầy đủ)
Sự chính xác	Độ lặp lại (X/Y/Z)		mm	0,008	GB/T18400.4 (Hành trình đầy đủ)
Người khác	Đối trọng trục Z			Đối trọng
	Hệ thống CNC		/	FANUC 0i-MF Plus
	Nguồn không khí	Chảy	L/phút	280（ANR）
	Nguồn không khí	Áp suất không khí	MPa	0,6~0,8
	Công suất thiết bị		KVA	35
	Dung tích bình chứa chất làm mát		L	400
	Kích thước máy		mm	5050×3680×3550	Với bàn đạp băng tải chip
	Trọng lượng (xấp xỉ)		Kg	11200

ĐẶC ĐIỂM MÁY PHAY CNC TAIKAN T-1375L

Cấu trúc và thiết kế máy

Cấu trúc trượt ngang kiểu cột: Trục Y sử dụng thiết kế bốn thanh ray, mang lại khả năng chịu tải cao tuyệt vời và hiệu suất gia công chính xác.
Các bộ phận bằng gang cường độ cao: Các bộ phận cơ bản chính được làm từ đúc cát nhựa và gang cường độ cao, đảm bảo độ cứng vượt trội và độ ổn định chính xác lâu dài.

Hệ thống cấp liệu có độ cứng cao

Thanh ray có độ cứng cao: Trục X/Y sử dụng thanh ray tuyến tính, mang lại ma sát và tiếng ồn thấp, trong khi trục Z sử dụng thanh ray cứng hình chữ nhật, có khả năng chịu lực cắt lớn hơn với khả năng chống rung mạnh.
Vít bi kéo căng trước: Vít bi được kéo căng trước trong quá trình lắp đặt, giúp tăng cường độ chính xác và độ ổn định của truyền động, đảm bảo gia công có độ chính xác cao.

Hệ thống cân bằng trục Z

Thiết bị cân bằng: Hộp trục chính trục Z được trang bị thiết bị cân bằng, đảm bảo chuyển động trơn tru ở tốc độ cao và cải thiện độ ổn định và độ chính xác khi gia công.
Thiết kế đối trọng chính xác: Đối trọng được kết hợp chính xác với trọng lượng của hộp trục chính, tối ưu hóa đặc tính tải của động cơ truyền động trục Z để có hiệu suất gia công tốt nhất.

Hệ thống trục chính hiệu suất cao

Trục chính truyền động bằng dây đai: Máy được trang bị tiêu chuẩn trục chính truyền động bằng dây đai BT50 tốc độ cao của Taikan, với tốc độ tối đa 6000 vòng/phút, cải thiện đáng kể hiệu quả cắt.
Bảo vệ trục chính: Mặt trước của trục chính có thiết kế dạng mê cung và bảo vệ bằng màn khí, giúp ngăn chặn hiệu quả chất lỏng cắt xâm nhập vào ổ trục chính, kéo dài tuổi thọ và giảm chi phí bảo trì.
Hệ thống làm mát nhiệt độ không đổi: Trục chính được trang bị hệ thống thổi khí trung tâm và làm mát bằng nước tự động, duy trì nhiệt độ ổn định và giảm biến dạng nhiệt, đảm bảo gia công chính xác cao và bền vững.

Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY

ỨNG DỤNG MÁY PHAY CNC TAIKAN T-1375L

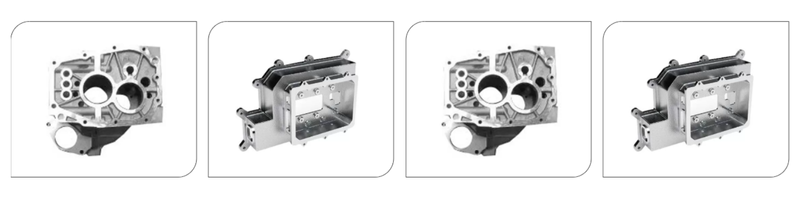

*Sản phẩm gia công bằng máy phay CNC Taikan T-1375L*

HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG MÁY PHAY CNC TAIKAN T-1375L

Điều kiện hoạt động

1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)

2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C

3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ

4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)

5. Độ cao: dưới 1000m

6. Rung động: dưới 0,2G

7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²

8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy

Lắp đặt cân chỉnh và nghiệm thu

1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.

Bảo trì, bảo dưỡng máy công cụ định kỳ

Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.

TULOCTECH – NHÀ PHÂN PHỐI ĐỘC QUYỀN MÁY CNC TAIKAN TẠI VIỆT NAM

TULOCTECH đang là nhà phân phối độc quyền máy CNC thương hiệu Taikan tại Việt Nam. Do đó, khi mua Máy phay CNC Taikan T-1375L hoặc bất kỳ sản phẩm nào, quý khách hàng hoàn toàn yên tâm về chất lượng và được hỗ trợ tốt nhất về mọi mặt.

Cam kết 100% máy mới, hàng chính hãng, nguyên tem, nguyên kiện
Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
Có mặt trong vòng 24h – 48h nếu máy của khách hàng gặp sự cố
Bảo hành 24 tháng với tất cả sản phẩm
Áp dụng chính sách trả góp đến 12 tháng giúp khách hàng giảm áp lực tài chính
Luôn có sẵn linh kiện để thay thế kịp thời cho khách hàng
Đội ngũ kỹ thuật giàu kinh nghiệm, được đào tạo trực tiếp từ hãng
Đội ngũ tư vấn viên giàu kinh nghiệm luôn đưa ra những tư vấn chuyên sâu để Khách hàng có sự lựa chọn phù hợp nhất

Nếu quý khách có nhu cầu báo giá hoặc tư vấn về Máy phay CNC Taikan T-1375L, hãy liên hệ với TULOCTECH nhé!

————
