So sánh sự khác nhau giữa đầu kẹp BT và BBT

Đối với gia công cơ khí chính xác, việc chọn lựa và sử dụng đầu kẹp phù hợp là yếu tố then chốt quyết định chất lượng sản phẩm và độ uy tín của thương hiệu. Hiện nay, đầu kẹp BT và BBT là hai dòng sản phẩm đầu kẹp dao được ứng dụng phổ biến nhất hiện nay, nhiều đơn vị sản xuất ứng dụng để gia công hàng chi tiết cơ khí chính xác. Xét về hình dạng thì cả 2 dòng này đều được thiết kế giống nhau, nhưng giữa đầu kẹp BT và BBT vẫn có nhiều điểm khác biệt rõ ràng như kích thước, cấu tạo để đáp ứng những nhu cầu gia công khác nhau.

Bài viết dưới đây của TULOCTECH sẽ cung cấp cho quý bạn đọc đầy đủ thông tin về đầu kẹp BT và BBT để giúp bạn dễ dàng đưa ra sự lựa chọn phù hợp nhất khi cần gia công.

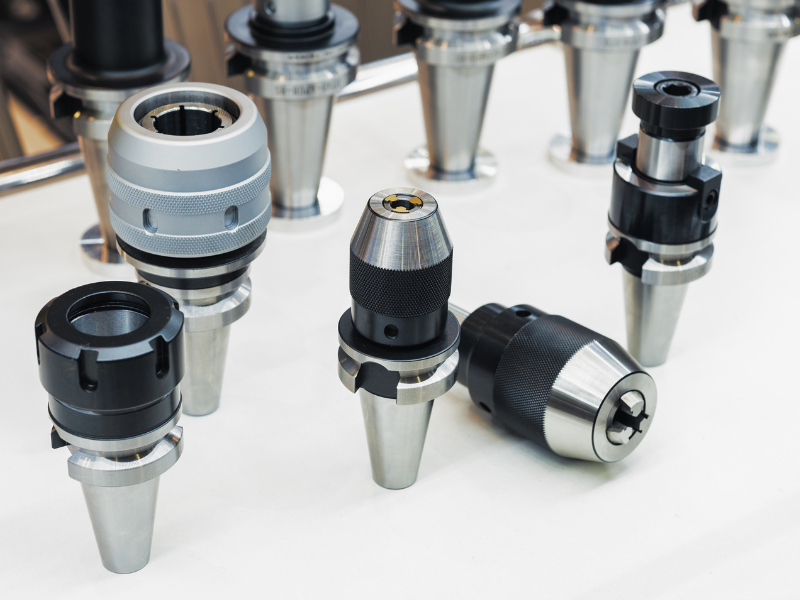

Đầu kẹp BT và BBT là gì?

Đầu kẹp BT (tên gọi tiếng Anh là Big Taper) là dòng đầu kẹp dao tiêu chuẩn được sử dụng rộng rãi nhất hiện nay, là một trong những dòng đầu kẹp dùng cho các loại máy phay CNC hoặc trung tâm gia công đứng. Loại này có cấu tạo cơ bản, thiết kế hình dạng đối xứng, giúp cân bằng hiệu quả khi xoay tốc độ cao, dễ tích hợp lên trục chính máy CNC và thay dao nhanh chóng, chuẩn xác.

Đầu kẹp BBT (Big Plus BT) là phiên bản nâng cấp từ dòng BT, được nghiên cứu và phát triển nhằm đáp ứng các nhu cầu gia công trên những máy CNC cỡ lớn, cần gia công cắt nặng. Điểm nổi bật của dòng BBT này đó là khả năng tiếp xúc kép vừa tiếp xúc ở phần côn 7/24 và vừa tiếp xúc ở mặt bích (mặt đầu).

Chính nhờ thiết kế đặc biệt này giúp BBT tăng độ cứng vững, giảm thiểu rung động và đảm bảo độ chính xác trong toàn bộ quá trình gia công tốc độ cao.

Cấu tạo của đầu kẹp BT và BBT

Mỗi dòng đầu kẹp BT đều có cấu tạo khác nhau nhằm đáp ứng nhu cầu sử dụng khác nhau trong từng trường hợp. Dưới đây là cấu tạo cơ bản của 2 dòng đầu kẹp BT và BBT:

Cấu tạo đầu kẹp BT

Bao gồm các phần chính sau:

• Phần côn 7/24 có thiết kế tiếp xúc trực tiếp với trục chính, giúp định vị và truyền mô-men xoắn hiệu suất cao
• Rãnh kéo là nơi móc kẹp dao tự động giúp giữ chặt và tháo dao ra khỏi trục chính khi có lệnh
• Thiết kế lỗ xuyên tâm giúp dẫn dung dịch làm mát hoặc luồng khí nén cần thiết trong quá trình gia công
• Vòng định vị cố định dao chắc chắn trên trục chính để đảm bảo dao cắt chính xác khi trục chính quay
• Cấu tạo cơ bản và đơn giản, phù hợp gia công các chi tiết vừa và nhỏ, dễ sản xuất và bảo trì khi cần.
• Lỗ xuyên tâm: Dẫn dung dịch làm mát hoặc khí nén trong quá trình gia công.

Cấu tạo đầu kẹp BBT

Đầu kẹp BT và BBT về cơ bản có cấu tạo tương tự nhau, tuy nhiên để đáp ứng nhu cầu gia công phức tạp hơn, đầu kẹp BBT có thêm mặt bích tiếp xúc song song với mặt trục chính.

• Thiết kế 2 bề mặt tiếp xúc giúp tăng độ cứng và giảm thiểu rung động
• Độ chính xác đồng tâm hiệu quả hơn, giúp giảm sai số đồng trục xuống dưới ±0.003mm
• Thiết kế tối ưu với khả năng chịu lực tốt hơn, phù hợp cho những nhu cầu gia công tốc độ cao từ 20.000 – 30.000 rpm
• Đầu kẹp BBT sử dụng đúng khuyến nghị giúp cải thiện hiệu suất gia công, tăng tuổi thọ dao cụ và giảm hao mòn trục chính hiệu quả.

HOT: LIST ĐẦU KẸP DAO PMW CHẤT LƯỢNG CAO, GIÁ CẠNH TRANH

So sánh chi tiết giữa đầu kẹp BT và BBT

Bảng so sánh dưới đây sẽ giúp quý bạn đọc dễ dàng đưa ra sự lựa chọn đầu kẹp dao phù hợp nhất với từng nhu cầu gia công.

Tiêu chí	Đầu kẹp BT	Đầu kẹp BBT
Cấu tạo	Chỉ tiếp xúc với 1 mặt côn	Tiếp xúc kép cả mặt côn và mặt bích
Độ cứng vững	Trung bình	Cao hơn gấp 2–3 lần so với đầu kẹp BT
Độ chính xác	Độ đảo nhỏ, phù hợp gia công cơ bản	Độ đảo cực thấp, phù hợp gia công chính xác cao
Truyền mô-men	Thấp hơn	Mạnh hơn, ổn định hơn
Khả năng chịu tải	Vừa phải	Cao nên rất phù hợp gia công cắt nặng
Ứng dụng	Phù hợp gia công các chi tiết đơn giản, khuôn mẫu nhỏ	Thích hợp gia cắt công tốc độ cao, cắt nặng, khuôn lớn
Giá thành	Rẻ hơn	Giá cao nhưng bền bỉ và hiệu quả hơn

Hướng dẫn cách bảo dưỡng, lắp đặt đầu kẹp BT và BBT

Dù sử dụng đầu kẹp BT hay BBT thì người dùng đều cần phải học cách lắp đặt và bảo dưỡng đúng kỹ thuật. Chỉ có như vậy mới giúp đầu kẹp dao đạt độ hiệu quả cao khi gia công.

Hướng dẫn lắp đặt

• Kiểm tra đầu kẹp dao xem có nứt gãy hay không, đảm bảo vệ sinh sạch sẽ, tuyệt đối không được bám bẩn trước khi gắn vào trục chính.
• Khi lắp đầu kẹp dao vào trục chính, phải đảm bảo siết lực vừa đủ theo khuyến nghị của nhà sản xuất, tránh siết quá chặt gây biến dạng côn.
• Trong quá trình sử dụng, thường xuyên kiểm tra độ đảo trục, độ mòn mặt côn định kỳ, kết hợp thay mới đầu kẹp sau một thời gian sử dụng hoặc khi thấy có dấu hiệu rung hoặc sai lệch vị trí dao.

Hướng dẫn bảo dưỡng

Để duy trì độ chính xác và tuổi thọ của đầu kẹp, người vận hành cần bảo dưỡng định kỳ đầu kẹp dao.

• Trước khi lắp, cần vệ sinh sạch bề mặt côn và bích để tránh bụi kim loại hoặc dầu bám làm sai lệch điểm tiếp xúc.
• Sau khi hoàn thành gia công, vệ sinh sạch sẽ hoặc tra thêm dầu để giúp đầu kẹp sáng bóng, tránh làm oxy hoá để đảm bảo độ chính xác khi lắp vào trục.

TULOCTECH – Đơn vị cung cấp đầu kẹp BT và BBT PMW chính hãng

Nếu doanh nghiệp của bạn đang tìm kiếm dòng đầu kẹp BT và BBT chất lượng cao, giá thành cạnh tranh thì hãy cân nhắc đến các dòng Tool Holder PMW do TULOCTECH phân phối chính hãng tại thị trường Việt Nam. Tool PMW nổi bật với:

• Chất lượng cao, độ bền vượt trội, hỗ trợ gia công chuẩn xác
• Đa dạng model từ BT/BBT Tool Holder (BT30, BT40, BT50…) cho đến HSK Tool Holder (HSK-A63, HSK-100…) đáp ứng mọi nhu cầu sản xuất
• Giá cạnh tranh, dễ đầu tư

TULOCTECH là nhà phân phối chính hãng sản phẩm Tool Holders PMW tại Việt Nam. Cam kết mang đến sản phẩm đầu kẹp dao chất lượng cao, giá tốt và đồng hành hỗ trợ kỹ thuật tân tâm.
