Động cơ trục chính máy tiện CNC: Tìm hiểu từ A-Z

Động cơ trục chính máy tiện CNC là một trong những bộ phận đóng vai trò cực kỳ quan trọng trong việc đảm bảo máy tiện CNC vận hành hiệu suất cao. Có thể nói rằng, để đánh giá một máy tiện CNC có mạnh hay không phụ thuộc nhiều vào động cơ trục chính, từ chất lượng cho đến công nghệ của nó.

Cùng TULOCTECH tìm hiểu sâu hơn về động cơ trục chính của máy tiện để nắm rõ về bộ phận này nhé!

Động cơ trục chính máy tiện CNC là gì?

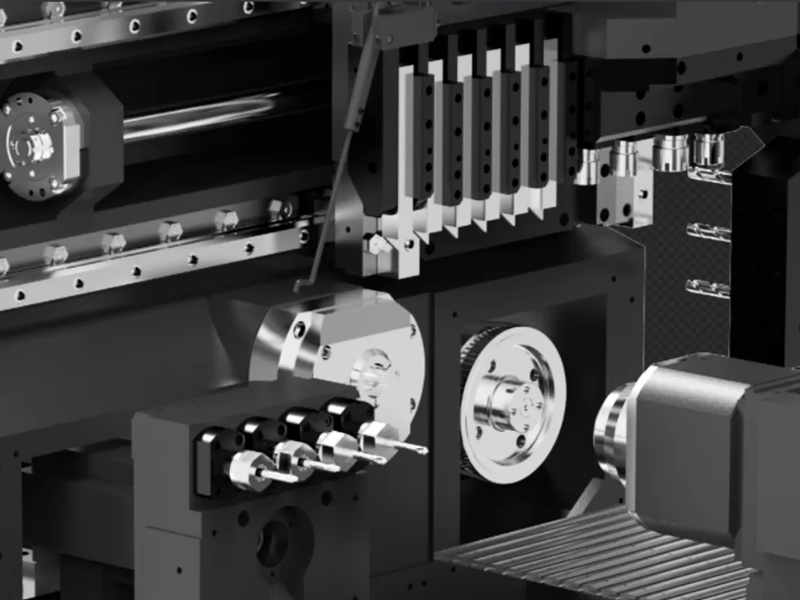

Động cơ trục chính của máy tiện CNC là bộ phận có nhiệm vụ truyền động chính và tạo ra chuyển động quay cho trục chính. Đây là nơi gá phôi và thực hiện toàn bộ quá trình cắt gọt vật liệu. Hiểu đơn giản thì đây là bộ phận quyết định tốc độ quay, mô-men xoắn và tính ổn định hiệu suất của toàn bộ quá trình tiện.

Khác với động cơ thông thường, động cơ trục chính của máy tiện được thiết kế tối ưu, chuyên biệt đáp ứng các yêu cầu sản xuất khắt khe tốc độ cao hoặc giảm tốc nhanh với độ rung cực thấp. Nhờ đó mà giúp cho máy tiện CNC có thể thực hiện gia công hiệu quả đa dạng chi tiết từ đơn giản đến phức tạp.

Nguyên lý hoạt động của máy tiện CNC dựa trên nguyên lý chuyển đổi năng lượng điện thành chuyển động quay cơ học. Nguồn điện sau khi được cấp vào động cơ thông qua bộ điều khiển, tạo ra từ trường quay làm trục chính chuyển động.

Trong đó:

• Tốc độ quay của động cơ trục chính được điều chỉnh linh hoạt thông qua biến tần hoặc bộ điều khiển servo, cho phép máy tiện CNC thay đổi tốc độ cắt phù hợp với từng nguyên công
• Hệ thống điều khiển liên tục giám sát và điều chỉnh hoạt động của động cơ trục chính  củamáy tiện CNC, đảm bảo chuyển động ổn định và chính xác trong suốt quá trình gia công tiện

ĐỪNG BỎ QUA: Servo máy tiện CNC là gì? Chức năng và nguyên lý hoạt động

Cấu tạo của động cơ trục chính trên máy tiện CNC

Về cơ bản, loại động cơ trục chính này gồm các bộ phận chính sau đây:

Thân động cơ

Đây là bộ phận bao bọc toàn bộ kết cấu bên trong của động cơ trục chính máy tiện. Thường được cấu tạo từ vật liệu hợp kim chất lượng cao, có độ cứng vững tốt và chống rung hiệu quả.  Đặc biệt, nhờ có phần thân động cơ giúp hạn chế biến dạng nhiệt trong quá trình vận hành liên tục. Nhờ đó, giúp máy tiện CNC của bạn duy trì độ chính xác lâu dài trong suốt quá trình gia công.

Đối với các dòng máy tiện CNC cao cấp, phần thân động cơ trục chính thường được tích hợp hệ thống làm mát bằng dầu hoặc nước, mục đích nhằm giúp nâng cao tuổi thọ và hiệu suất làm việc.

Trục chính và ổ trục

Trục chính (thuật ngữ tiếng Anh là bearing) là bộ phận quay trực tiếp, thực hiện nhiệm vụ truyền chuyển động từ động cơ trục chính đến vị trí phôi cần gia công. Trục chính thường được cấu tạo từ vật liệu thép hợp kim đặc biệt, độ cứng cao và khả năng chịu tải lớn.

Hệ thống làm mát

Để khắc phục tình trạng sinh nhiệt lớn trong quá trình gia công ma sát và tải cắt, trục chính được tích hợp hệ thống làm mát bằng dầu hoặc bằng nước. Đặc biệt, hệ thống làm mát còn được giám sát bằng cảm biến nhiệt, đảm bảo động cơ trục chính luôn hoạt động luôn trong mức an toàn.

Hệ thống điều khiển

Hệ thống điều khiển và bộ mã hoá (encoder) là thành phần quan trọng giúp hệ thống CNC kiểm soát chính xác tốc độ và vị trí quay của động cơ trục chính. Nhờ có bộ phận này, máy tiện CNC có thể dễ dàng thực hiện các nguyên công yêu cầu độ chính xác cao.

Vai trò của động cơ trục chính trong hệ thống máy tiện CNC

Động cơ trục chính của máy tiện đóng vai trò quan trọng quyết định toàn bộ quá trình gia công, mọi chuyển động để cắt gọt đều xuất phát từ bộ phận này.

Nhiệm vụ cụ thể gồm:

Tạo chuyển động quay chính xác cho phôi

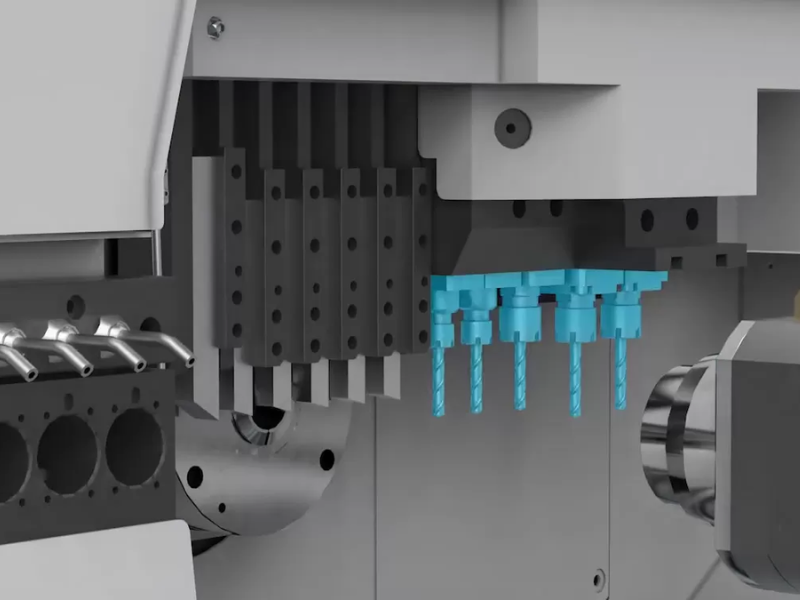

Một động cơ trục chính chất lượng cao giúp phôi quay đều, không rung lắc và đảm bảo độ chính xác về kích thước cũng như độ bóng bề mặt chi tiết. Nhất là với các chi tiết yêu cầu độ đồng tâm cao, động cơ trục chính sẽ giúp giảm thiểu sai số ở mức thấp nhất.

Khả năng gia công đa dạng vật liệu

Động cơ trục chính chất lượng cao trên máy tiện CNC cho phép máy có khả năng xử lý nhiều loại vật liệu khác nhau như thép, inox, nhôm, đồng, các loại hợp kim đặc biệt… Nhờ vào khả năng linh hoạt trong việc điều chỉnh tốc độ và mô-men xoắn, giúp máy có thể gia công hiệu quả trên từng loại vật liệu.

Hỗ trợ gia công tốc độ cao và chính xác

Động cơ trục chính được thiết kế tối ưu cho gia công tốc độ cao, giúp rút ngắn thời gian gia công, tăng năng suất và tối ưu quy trình gia công trên từng chi tiết. Đồng thời, hệ thống điều khiển chính xác giúp duy trì độ ổn định ngay cả ở tốc độ cao.

Duy trì tuổi thọ máy tiện CNC

Đối với những động cơ trục chính chất lượng và hoạt động ổn định sẽ giúp duy trì chất lượng dao cụ, giảm thiểu tình trạng hao mòn, giảm sự cố hư hỏng. Từ đó, giúp tiết kiệm chi phí bảo trì và sửa chữa.
