End Milling là gì? Kỹ thuật phay ngón hiệu suất và linh hoạt

End Mmilling là một trong những phương pháp gia công hiệu suất cao và được ứng dụng phổ biến trong gia công cơ khí chính xác. Vậy End milling là gì, nguyên lý hoạt động và ứng dụng của nó như thế nào?

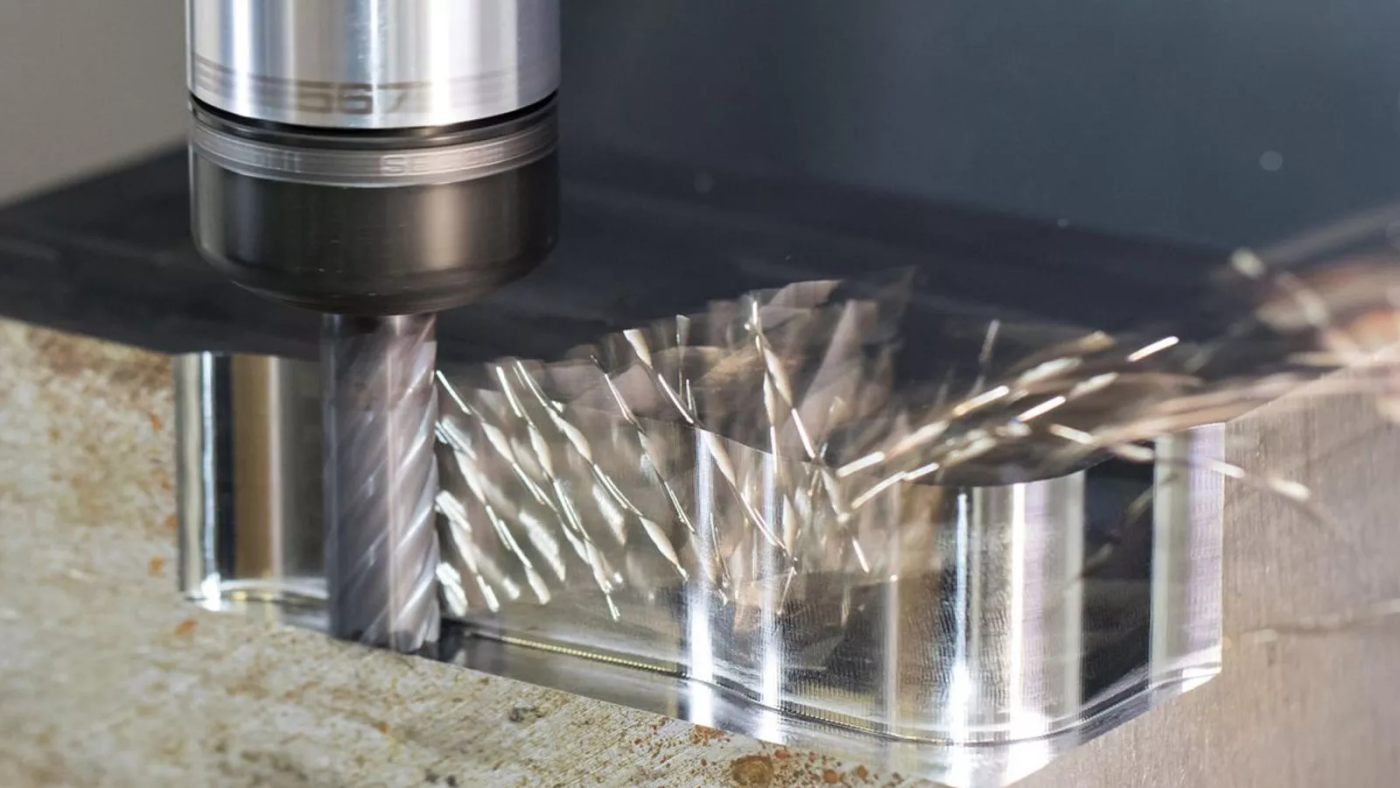

End Milling là gì?

End milling là quá trình cắt gọt vật liệu kim loại như sắt, thép bằng dao phay ngón. Đây là một loại dụng cụ cắt gọt được sử dụng phổ biến trong gia công cơ khí chính xác, nhất là trong gia công phay CNC.

Phương pháp gia công này có thể gia công cắt và tạo hình bề mặt bằng các đường chạy dao được lập trình sẵn. Điểm mạnh của End milling chính là gia công bằng dao phay ngón với các lưỡi cắt nằm ở cả đầu và xung quanh thân dao. Dao phay ngón được gắn trực tiếp trên máy phay CNC để xoay tốc độ cao và loại bỏ vật liệu khỏi phôi.

Khác với các phương pháp gia công truyền thống như tiện hay khoan, end milling được đánh giá cao vì nó linh hoạt trong gia công các chi tiết phức tạp, đa dạng hình dạng. Ngoài ra, kỹ thuật end milling được biết đến không chỉ ở độ chính xác, mà còn ở khả năng linh hoạt, dễ dàng thích nghi với nhiều vật liệu từ sắt, nhôm, đồng, đến thép cứng…

Cấu tạo của dao phay End Mill

Dao phay End mill còn được gọi là dao phay ngón. Đây là một trong những dòng dao cụ phổ biến thường được sử dụng trong gia công cơ khí chính xác, đặc biệt là ứng dụng trên máy phay CNC. Với thiết kế đặc trưng dao phay hình trụ để đáp ứng đa dạng các mục đích gia công khác nhau như phay mặt, cắt rãnh, khoan lỗ…

Dao phay end mill thường có cấu tạo cơ bản gồm các thành phần chính sau:

• Thân dao: được gắn vào trục chính của máy phay CNC để giữ dao cố định. Đường kính thân dao được thiết kế với nhiều kích thước khác nhau nhưng vẫn đảm bảo chuẩn hoá (6mm, 10mm, 12mm…) để phù hợp với collet hoặc mâm cặp của máy.
• Phần cắt: là bộ phận thực hiện công việc cắt vật liệu, tuỳ nhu cầu gia công có thể sử dụng dao có số lượng rãnh như 2, 3, 4 hoặc 6. Dao càng ít rãnh càng giúp cho việc thoát phoi dễ dàng, tuy nhiên dao nhiều rãnh sẽ giúp hoàn thiện bề mặt vật liệu tốt hơn.
• Lưỡi cắt đầu: dao phay ngón có thể cắt bằng đầu, nên việc gia công theo phương dọc để khoan, đục rãnh sâu… rất dễ dàng.

ĐỪNG BỎ QUA: TOP 100+ MÁY CNC HOT NHẤT TRÊN THỊ TRƯỜNG

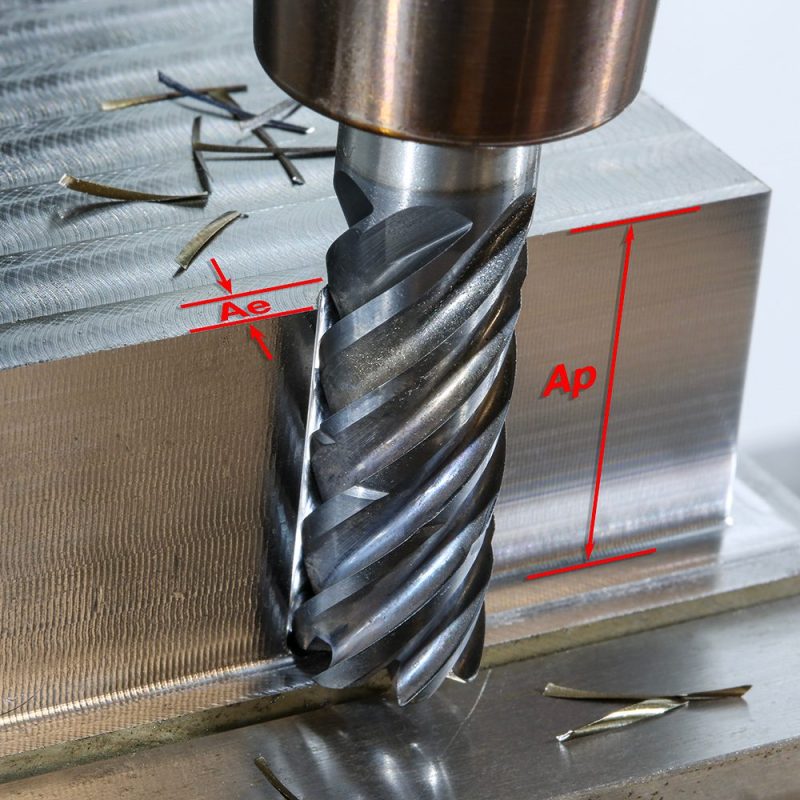

Nguyên lý hoạt động của máy phay CNC End milling

• Dao phay ngón được gắn trên trục chính máy CNC.
• Khi trục chính quay tốc độ cao, dao sẽ quay theo đường chạy được lập lệnh sẵn thông qua bảng điều khiển CNC.
• Dao sẽ cắt dần lớp vật liệu theo chiều sâu và chiều ngang để tạo ra bề mặt có hình dạng mong muốn.

Chính sự kết hợp đặc biệt của lưỡi cắt đầu và lưỡi cắt bên của dao, kỹ thuật end milling có khả năng gia công được nhiều kiểu mặt phẳng, góc nghiêng, rãnh chữ T, thậm chí bao gồm cả các chi tiết 3D phức tạp…

Ứng dụng của End milling trong sản xuất thực tế

Trong môi trường sản xuất công nghiệp ngày nay, end milling được ứng dụng rộng rãi không chỉ vì tính chính xác mà còn vì hiệu suất và độ linh hoạt cao. Dù là gia công chi tiết nhỏ trong điện tử hay các khối lớn trong công nghiệp ô tô, end milling đều đóng vai trò quan trọng. Hiểu rõ các ứng dụng và cách chọn dao phay phù hợp sẽ giúp doanh nghiệp tối ưu hóa quy trình, nâng cao chất lượng và tiết kiệm chi phí sản xuất.

Ứng dụng thực tế của End Milling rất đa dạng gồm:

• Trong chế tạo khuôn mẫu: gia công lòng khuôn, phay các mặt cong, rãnh, góc bo và cả phần tiếp giáp phức tạp..
• Trong cơ khí chính xác: Gia công vỏ máy, mặt bích, khớp nối, đế linh kiện… đều cần đến các loại dao phay chuyên dụng với dung sai nghiêm ngặt.
• Ngành ô tô và hàng không: Sử dụng dao carbide hoặc dao phủ titan để phay thép cứng, hợp kim chịu nhiệt, đảm bảo tốc độ cắt cao mà vẫn đảm bảo độ ổn định, bề mặt hoàn thiện chất lượng cao.
• Chế tạo thiết bị y tế và điện tử: Tạo hình vỏ máy, linh kiện tản nhiệt, bảng mạch.

Tóm lại, End milling là phương pháp gia công cơ khí chính xác rất phổ biến. Sự kết hợp giữa dao phay ngón và máy phay CNC giúp nâng cao khả năng gia công sản xuất, đem lại lợi ích rõ rệt trong các lĩnh vực như sản xuất phụ tùng ô tô, cơ khí chính xác, hàng không vũ trụ, công nghiệp tự động hoá…

Hy vọng qua bài viết này đã giúp quý bạn đọc nắm vững các thông tin về phương pháp gia công end milling và ứng dụng phù hợp.
