Hệ thống làm mát máy tiện CNC là gì? Cấu tạo và nguyên lý hoạt động
Hệ thống làm mát máy tiện CNC là một trong những bộ phận quan trọng trên máy tiện CNC. Với nhiệm vụ chính là duy trì độ chính xác, bảo vệ dao cụ khỏi tình trạng sinh nhiệt và kéo dài tuổi thọ thiết bị. Không những vậy, hệ thống này còn giúp chất lượng bề mặt chi tiết ổn định, tăng khả năng thoát phoi và độ bền tổng thể của máy.
Hệ thống làm mát máy tiện CNC là gì?
Hệ thống làm mát máy tiện CNC là nơi tập hợp toàn bộ các thiết bị và cơ cấu đảm nhiệm vai trò cung cấp dung dịch làm mát đến vùng gia công cắt gọt chi tiết. Như đúng tên gọi, hệ thống này giúp làm mát, giảm tình trạng sinh nhiệt do ma sát giữa dao cắt và phôi, hạn chế sự cố về gãy, mẻ dao hoặc cháy xém phôi, bề mặt phôi rung gợn không đạt chuẩn.
Trên hầu hết tất cả các dòng máy tiện CNC hiện đại, hệ thống làm mát là bộ phận bắt buộc phải có, nhất là với những nhu cầu gia công liên tục hoặc cắt vật liệu cứng. Nếu không có hệ thống làm mát, dao cụ nhanh mòn, chi tiết biến dạng nhiệt và độ chính xác gia công suy giảm đáng kể, thậm chí có thể dẫn đến những sự cố gia công ngoài ý muốn.
Bên cạnh chức năng làm mát, hệ thống làm mát còn có nhiệm vụ bôi trơn bề mặt cắt, cuốn trôi phoi kim loại và hạn chế hiện tượng lẹo dao. Đây là một trong những yếu tố quan trọng hàng đầu trong gia công tiện nhằm đảm bảo quá trình gia công diễn ra hiệu quả và ổn định.
Vì vậy, có thể nói rằng, hệ thống làm mát máy tiện CNC là bộ phận không thể thiếu, đặc biệt với các dòng máy tiện CNC tốc độ cao, máy tiện CNC đa trục hoặc máy tiện CNC cho các nhu cầu gia công nặng.
Cấu tạo hệ thống làm mát máy tiện CNC
Việc hiểu đúng về cấu tạo và nguyên lý hoạt động của hệ thống này sẽ giúp doanh nghiệp dễ dàng khai thác các ưu điểm của máy tiện CNC.
Về cơ bản, cấu tạo của hệ thống làm mát máy tiện CNC bao gồm nhiều bộ phận, mỗi bộ phận sẽ phối hợp chặt chẽ với nhau nhằm đảm bảo cho nguồn dung dich làm mát được cấp liên tục và hiệu suất, đúng vị trí gia công.
Bồn chứa dung dịch làm mát
Đây là nơi lưu trữ dung dịch làm mát và được hệ thống sử dụng trong quá trình gia công. Dung tích của bồn được thiết kế tối ưu phù hợp với từng model máy, chủ yếu là thông số về công suất và kích thước máy.
Dung dịch làm mát được chứa trong bồn được là dầu cắt gọt hoặc dung dịch làm mát chuyên dụng. Loại dung dịch này được sản xuất với khả năng làm mát, bôi trơn và chống ăn mòn hiệu quả cho máy tiện CNC.
Hệ thống bơm
Bơm là bộ phận đóng vai trò trung tâm của hệ thống làm mát máy tiện CNC. Nó có nhiệm vụ hút dung dịch từ bồn chứa và chuyển đến vòi phun. Dưới áp suất và lưu lượng bơm được thiết lập sẵn, dung dịch sẽ được đẩy ra từ vòi để đạt hiệu quả làm mát tốt nhất.
Do đó, đối với các dòng máy tiện CNC hiện đại, nhất là khi gia công tốc độ cao hoặc cần cắt sâu, bơm làm mát sẽ được thiết kế tối ưu với công suất lớn, đảm bảo dung dịch được cấp ổn định và liên tục.
Đường ống và vòi phun
Đúng như tên gọi, đường ống có nhiệm vụ dẫn dung dịch làm mát từ bơm đến khu vực gia công, còn vòi phun là nơi dung dịch được đẩy ra khỏi đường ống và có khả năng định hướng dòng dung dịch phun chính xác vào vùng cắt.
Việc bố trí vòi phun ở vị trí hợp lý và có áp suất phun phù hợp sẽ giúp dung dịch tiếp xúc trực tiếp với dao cắt và phôi, nhờ đó giúp tối ưu hiệu quả làm mát và tăng khả năng thoát phoi.
Bộ lọc dung dịch của hệ thống làm mát
Bộ lọc dung dịch có nhiệm vụ hỗ trợ loại bỏ phoi kim loại, cặn bẩn, dầu và tạp chất trong dung dịch làm mát. Nhờ đó, giúp hệ thống làm mát vận hành ổn định, bền bỉ và kéo dài tuổi thọ của hệ thống bơm.
Mặt khác, dung dịch được sẽ được lọc sạch giúp hạn chế tình trạng tắc nghẽn vòi phun. Đảm bảo chất lượng làm mát được phun đồng đều và liên tục trong suốt quá trình gia công.
Hệ thống làm mát áp suất cao (option)
Trên hầu hết các dòng máy tiện CNC cao cấp, hệ thống làm mát thường sẽ được trang bị hệ thống áp suất cao. Điều này đồng nghĩa với việc cho phép dung dịch được đẩy ra từ vòi bơm đi đúng vào vị trí gia công, xuyên sâu vào vùng cắt.
Nhờ có hệ thống này giúp đem lại hiệu quả tốt khi thực hiện gia công lỗ sâu, tiện vật liệu cứng hoặc gia công liên tục với cường độ cao.
Nguyên lý hoạt động hệ thống làm mát máy tiện CNC
Dựa trên nguyên lý tuần hoàn dung dịch làm mát liên tục trong suốt quá trình gia công, hệ thống làm mát máy tiện CNC vận hành cực kỳ trơn tru và hiệu quả.
Cụ thể quá trình vận hành của hệ thống này như sau:
- Khi máy vận hành, bơm làm mát sẽ được kích hoạt.
- Dung dịch làm mát trong bồn chứa được bơm qua hệ thống ống dẫn và phun trực tiếp vào vùng tiếp xúc giữa dao cắt và phôi. Lúc này dung dịch sẽ hấp thu nhiệt sinh ra trong quá trình cắt gọt
- Sau khi đã hoàn thành nhiệm vụ làm mát và bôi trơn, dung dịch này sẽ mang theo phoi và cặn bẩn chảy ngược về bồn chứa
- Sau đó, dung dịch sẽ được lọc lại sạch sẽ trước khi tiếp tục chu trình bơm mới.

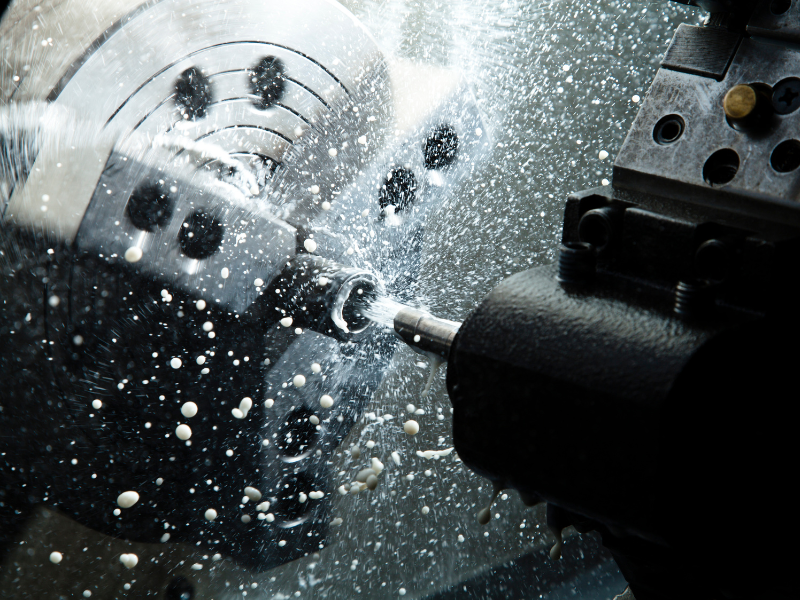

Nguyên lý này hoạt động dựa trên quá trình tuần hoàn khép kín, giúp duy trì nhiệt độ ổn định và liên tục tại vùng gia công, từ đó giúp hạn chế biến dạng nhiệt của phôi và dao. Đảm bảo máy tiện CNC đạt được độ chính xác và ổn định, kéo dài tuổi thọ máy tiện CNC.
