Hướng dẫn lắp đặt đầu kẹp dao phay CNC chi tiết, dễ thực hành
Việc lắp đặt đầu kẹp dao phay CNC cần phải được thực hiện đúng quy trình và chính xác từng công đoạn để đảm bảo dao cắt được cố định trên trục chính. Yếu tố này rất quan trọng quyết định hiệu quả gia công, độ chính xác và tuổi thọ của dao, đảm bảo an toàn khi vận hành. Cùng TULOCTECH tìm hiểu hướng dẫn lắp đặt đầu kẹp dao phay CNC chi tiết trong bài viết dưới đây.
Tại sao việc lắp đặt đầu kẹp dao phay đúng lại quan trọng?

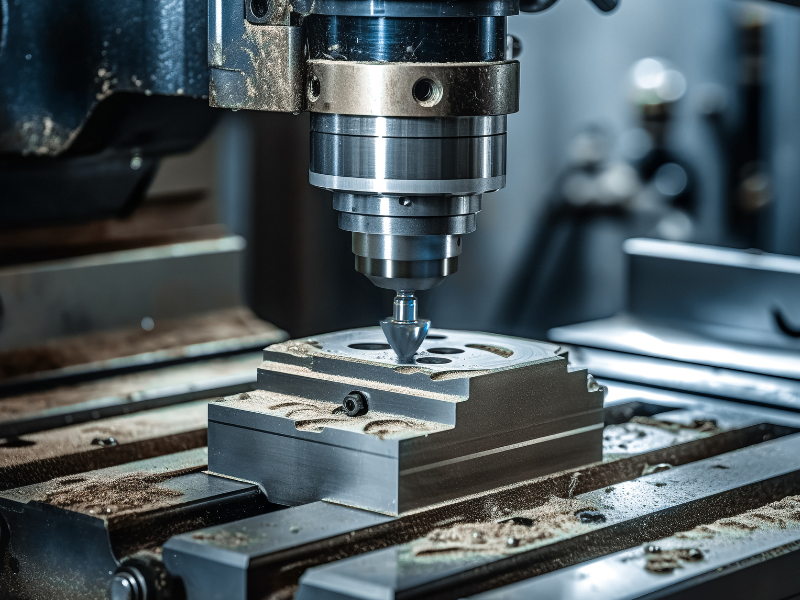

Đầu kẹp dao CNC (tool holder) là bộ phận kết nối giữa dao và trục chính của máy phay CNC. Nó giúp giữ dao chắc chắn, không bị xê dịch hoặc rung lắc trong suốt quá trình gia công, dù trong trạng thái cắt sâu, cắt cứng hoặc truyền mô men xoắn và chịu lực lớn.
Một số loại đầu kẹp dao phay phổ biến gồm HSK, CAT, BT, ER collet… Mỗi loại được thiết kế tối ưu với ưu điểm khác nhau, phù hợp với nhu cầu sử dụng và mục đích gia công khác nhau.
Việc lắp đặt đầu kẹp dao phay đúng vị trí là yếu tố rất quan trọng, bởi nó ảnh hưởng đến:
- Đảm bảo độ chính xác: Nếu lắp lỏng hoặc lệch đầu kẹp rất dễ dẫn đến sai lệch khi gia công, rung lắc khiền bề mặt phôi không được phẳng mịn và sai kích thước.
- Tuổi thọ dao và đầu kẹp bền lâu hơn: Xiết đầu kẹp đúng lực giúp giảm tình trạng trượt dao, hạn chế gây biến dạng và mòn dao.
- Đảm bảo an toàn: Dao bị lỏng khi máy chạy tốc độ cao có thể gây hư hại nghiêm trọng.
- Tối ưu hiệu suất cắt: Gắn đầu kẹp dao đúng cách giúp truyền lực chính xác, giảm rung, tăng tốc, tốc độ chạy dao hiệu quả, giảm thời gian gia công.
ĐỪNG BỎ QUA: Top 10 máy phay CNC hiện đại nhất
Quy trình 3 bước cơ bản lắp đặt đầu kẹp dao phay CNC
Bước 1: Chuẩn bị trước khi lắp đặt đầu kẹp dao phay CNC
- Chuẩn bị các dụng cụ sau: cờ lê lực, key định tâm, dung dịch làm sạch…
- Dao và đầu kẹp phù hợp với đường kính trục dao
- Trục chính máy phay CNC phải được làm sạch, không có phoi vụn
Bước 2: Tiến hành lắp đặt đầu kẹp dao phay CNC
Vệ sinh trục và đầu kẹp
- Tắt nguồn máy phay CNC và đợi cho trục ngừng hoàn toàn
- Sử dụng dung dịch và khăn lau sạch trục chính và phía bên trong đầu kẹp, đảm bảo lau khô hoàn toàn
Định vị và chọn dao phù hợp
- Dựa vào loại vật liệu gia công là nhôm, thép, nhựa… để chọn dao có đường kính, chất liệu và số răng phù hợp.
- Chọn collet với đường kính thân dao phù hợp, tuyệt đối không được chọn collet sai lệch kích thước.
Gắn dao vào đầu kẹp
- Luồn dao vào collet trước, cách mép 1–2 mm để tránh mũi chạm vỏ
- Sau đó nhẹ nhàng đẩy collet vào đầu kẹp
- Xiết vặn bằng tay với lực vừa phải để giữ dao thẳng, tránh lệch
Xiết chặt theo đúng mô men
- Sử dụng cờ lê lực để điều chỉnh mô men tối ưu theo yêu cầu kỹ thuật
- Kiểm tra lại xem trục dao có bị lệch hoặc có dấu hiệu cong vênh hay không
Lắp đầu kẹp vào trục chính
- Lắp đầu kẹp vào trục chính sao cho khớp với rãnh hoặc bulong
- Dùng tay đẩy thẳng rồi gài móc cố định lại cho chắc chắn
- Test khởi động ở tốc độ thấp, khoảng 10–15 giây đầu để kiểm tra tiếng ồn, rung
- Tăng dần tốc độ tới thông số gia công theo yêu cầu và tiến hành chạy thử.
Bước 3: Kiểm tra sau khi lắp đặt
- Trong quá trình test chạy thử, hãy đánh giá độ rung bằng cách đưa tay gần dao hoặc gắn sensor nếu có
- Kiểm tra bề mặt chi tiết thử để xem có vệt bavia hoặc sai lệch.
- Dùng thiết bị chuyên dụng để đo sai số gia công
Một số lỗi thường gặp khi lắp đặt đầu kẹp dao phay CNC
Để tránh phạm phải các sai lầm không đáng có khi lắp đặt đầu kẹp dao phay CNC, hãy nắm vững các vấn đề sau đây:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Rung lắc mạnh | Xiết collet không đủ, collet mòn | Xiết lại, thay collet |
| Vệt bavia trên bề mặt | Dao cùn hoặc sai tốc độ, feed | Mài hoặc thay dao, kiểm tra lực cắt |
| Sai lệch kích thước | Dao bị lệch khi xiết | Xiết lại, kiểm tra thẳng trục |
| Tiếng ồn khi chạy | Trục bị bụi, đầu kẹp bẩn, không khớp | Lau sạch và lắp lại hoặc cân trục |
Việc lắp đặt đầu kẹp dao phay CNC đúng cách là một trong những yếu tố cực kỳ quan trọng, đóng vai trò quyết định trong chất lượng gia công sản xuất CNC. Đồng thời quết định hiệu suất sản xuất và tính an toàn trong quá trình vận hành.
Nếu có bất kỳ vấn đề nào cần giải đáp hoặc có nhu cầu mua đầu kẹp dao PMW, hãy liên hệ ngay với TULOCTECH để được tư vấn chi tiết.
