Phân biệt máy tiện đứng CNC & máy tiện ngang CNC – Sự khác nhau

Phân biệt máy tiện đứng CNC & máy tiện ngang CNC, máy tiện đứng CNC & máy tiện ngang CNC khác nhau như thế nào? Đây là 2 dòng máy được ứng dụng rất rộng rãi trong nhiều lĩnh vực từ gia công linh kiện ô tô, xe máy, hàng không vũ trụ, y tế, đến điện tử, khai thác mỏ, nhà máy điện, nhà máy thép & giấy và đóng tàu… Hãy cùng tham khảo bài viết dưới đây để hiểu hơn bạn nhé!

Máy tiện đứng CNC là gì?

Máy tiện đứng còn được gọi là máy tiện tháp pháo đứng hoặc VTL. Máy định hướng trục chính trong mặt phẳng thẳng đứng ở một vị trí cố định. Sau đó phôi sẽ quay tròn, di chuyển lên xuống để đưa phôi thẳng hàng với đầu cắt. Những máy này ít phức tạp hơn máy tiện ngang.

Máy tiện ngang CNC là gì?

Máy tiện ngang CNC được ứng dụng phổ biến hơn, có mặt trong hầu hết các ngành công nghiệp. Chúng có một trục chính được định hướng theo chiều ngang, với các công cụ được gắn bên ngoài giá đỡ công cụ. Điều này giúp cắt ngang đối tượng đang được xử lý.

Phân biệt máy tiện đứng CNC & máy tiện ngang CNC

1. Về cấu tạo

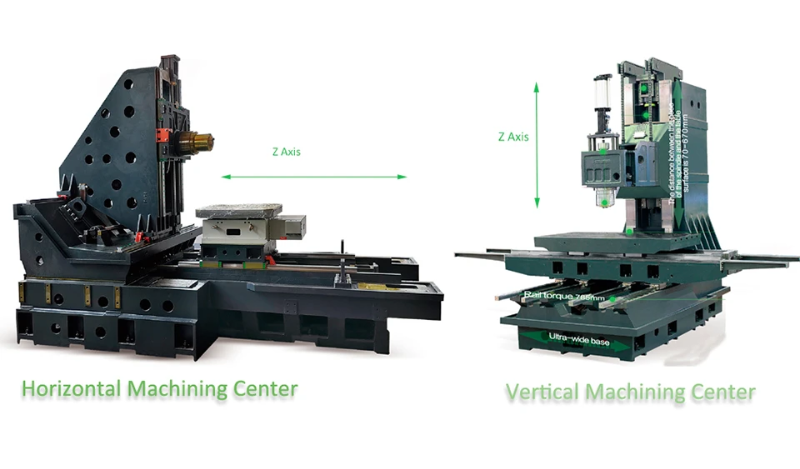

Điểm khác biệt giữa máy tiện ngang và máy tiện đứng CNC chính là trục chính. Đối với máy tiện ngang, trục chính sẽ nằm theo phương ngang. Máy tiện đứng định hướng trục chính ở một vị trí cố định trong mặt phẳng thẳng đứng, phôi di chuyển lên hoặc xuống để đặt nó thẳng hàng với dụng cụ thích hợp cần thiết cho hoạt động mong muốn.. Tuỳ theo những đặc điểm sau, người dùng có thể chọn lựa được loại máy tiện CNC nào thích hợp.

Máy tiện đứng phù hợp cho những xưởng không có nhiều diện tích đồng nghĩa khi vận hành máy, máy sẽ gia công theo hướng lên xuống. Máy tiện ngang CNC sẽ gia công vật liệu theo kiểu song song.

2. Ứng dụng

Máy tiện đứng

• Máy tiện CNC đứng cần ít lực để giữ vật liệu khi gia công trong khi máy tiện ngang sẽ dùng khá nhiều lực để giữ vật liệu nằm ngang.

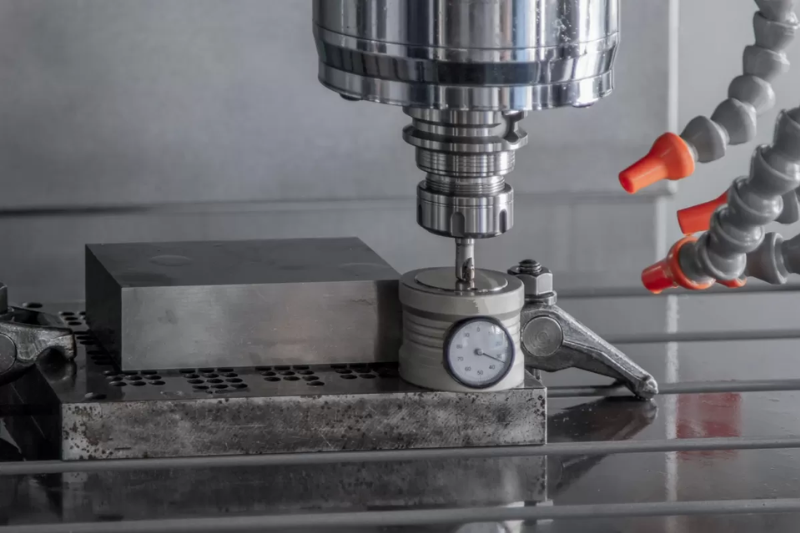

• Máy tiện đứng có thể gia công những vật liệu có đường kính, trọng lượng lớn hơn so với máy tiện ngang. Những vật liệu ấy có thể là bánh xe, các chi tiết cần gia công trong ngành hàng không,…
• Khả năng cắt của máy tiện đứng khá cao giúp thời gian hoàn thiện sản phẩm nhanh hơn. Máy tiện ngang đồng nghĩa vật liệu nằm ngang và máy không thể áp dụng lực cắt mạnh như máy tiện đứng.
• Đối với những vật liệu có kích thước dài thì máy tiện dọc lại khó gia công. Máy tiện ngang với ưu thế trục chính nằm ngang dễ dàng gia công vật liệu nhanh chóng.

Xem thêm: Bảng giá máy tiện CNC 2023| TOP 10 được ưa chuộng nhất thị trường

Ưu điểm của máy tiện đứng CNC & máy tiện ngang CNC

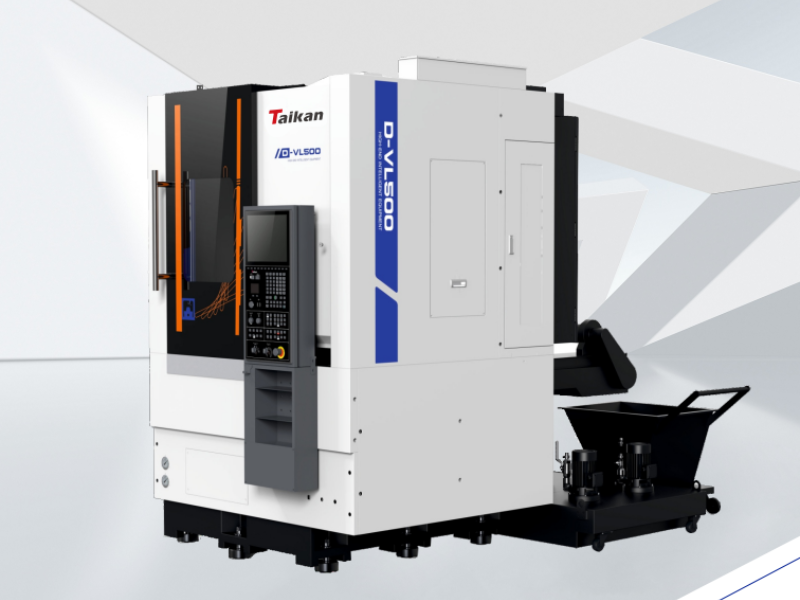

Máy tiện đứng CNC

• Cấu hình này đặc biệt có lợi khi gia công các vật thể lớn, nặng và ngắn. Lực kéo xuống của trọng lực góp phần vào việc đặt chi tiết gia công vào giá đỡ gia công. Một ưu điểm khác là sự hiện diện của trọng lực sẽ hướng phoi ra khỏi chi tiết gia công và đi vào chảo hoặc băng chuyền.
• Rất nhiều bộ phận xe hơi được thực hiện theo chiều dọc và thường là với một trục chính đôi. Một lợi ích của điều đó là bạn có lực hấp dẫn làm việc cho bạn; khi bạn đặt bộ phận vào mâm cặp, nó sẽ tự ngồi.
• Việc đặt trục chính thẳng đứng, trái ngược với nằm ngang, cho phép đỡ trục chính 360°, loại bỏ tình trạng trục chính bị xệ và tăng trọng lượng tối đa cho phép trên trục chính. Sự hỗ trợ bổ sung cũng làm tiêu tan các lực cắt được tạo ra bởi quá trình cắt nặng hoặc gián đoạn. Việc loại bỏ độ rủ của trục chính cũng cho phép các khả năng đạt được độ chính xác của độ phẳng và độ vuông góc của bộ phận tốt hơn.
• Kích thước máy tiện đứng nhỏ gọn, chiếm một nửa diện tích của máy tiện ngang, điều này có thể mang lại lợi thế cho nó trong các cửa hàng nhỏ hơn.
• Máy dọc đảo ngược cũng là một tùy chọn vì chúng có thể cho phép tự động hóa tích hợp mà máy ngang không có. Ở đây, trục quay đi qua và nhặt bộ phận lên, trong khi ở phương ngang, bạn cần rô-bốt hoặc giàn để tải nó.
• Có thể dễ dàng xử lý tất cả các kim loại tiêu chuẩn, sản xuất các bộ phận cho nhiều mục đích khác nhau. Bao gồm các kim loại mềm như nhôm, đồng thau, đồng và các kim loại cứng hơn như các loại thép, titan và hợp kim cụ thể khác nhau.
• Thích hợp để gia công các tấm kim loại lớn, đĩa phanh, vỏ máy bơm, bộ phận máy bay, bộ phận thiết bị nặng, bộ phận trường năng lượng và khuôn chìm… Nếu có bất kỳ vấn đề nào về độ võng của phôi, việc có đế vững chắc sẽ đảm bảo điều đó không xảy ra, giữ cho bộ phận luôn vuông vức và chính xác.
• Chúng cung cấp tùy chọn tốt nhất cho các dự án tập trung vào một mặt, như các tấm kim loại lớn và khuôn chìm

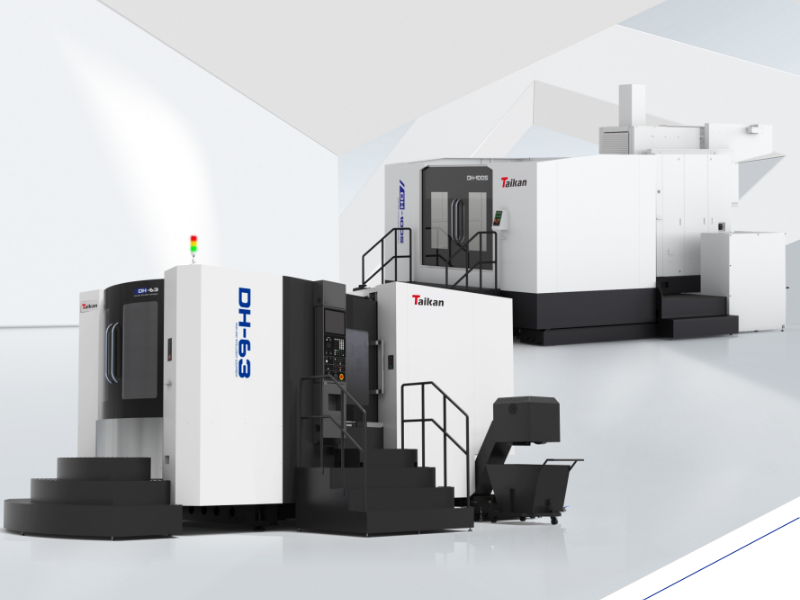

Máy tiện ngang CNC

• Máy tiện ngang CNC thường khá linh hoạt và có giường dài hơn, khiến chúng phù hợp hơn với các chi tiết dài hơn như trục. Điều này mang lại cho họ tiện ích bổ sung và tính linh hoạt. Chúng cũng có thể sử dụng các bộ phận như bộ cấp phôi và thường có ụ sau, rất hiếm đối với máy tiện đứng.
• Máy tiện ngang CNC đã tồn tại lâu hơn và do đó, phần lớn các máy móc và chuyên gia có xu hướng hoạt động với cấu hình này. Điều này cũng có nghĩa là có nhiều thông tin hơn về các máy này và các hoạt động cụ thể của chúng. Do đó, việc tuyển dụng và đào tạo có xu hướng hướng tới nó, đây có thể là một lợi thế của chính cỗ máy.
• Hầu hết các máy tiện ngang đều có khả năng kết hợp bộ cấp phôi tự động.

Xem thêm: Công dụng của máy tiện CNC là gì?

Nhược điểm của máy tiện đứng CNC & máy tiện ngang CNC

Máy tiện đứng CNC

• Phôi có thể gây ra vấn đề cho máy tiện đứng và trung tâm tiện nếu bộ phận đang được gia công bị lõm. Điều này thường dẫn đến việc các chip bị mắc kẹt bên trong. Một vấn đề khác có thể phát sinh là phoi rơi xuống trục chính. Các biện pháp bảo vệ và canh gác phải hiệu quả.
• Đối với những vật liệu có kích thước dài thì máy tiện dọc lại khó gia công

Máy tiện ngang CNC

• Máy ngang có thể bị hạn chế. Khi gia công các chi tiết ngắn có đường kính lớn, đặc biệt nếu chúng là các chi tiết nặng, các tâm tiện đứng hoạt động tốt hơn. Dòng chip và làm sạch cũng là một vấn đề với cấu hình ngang.

Mong rằng, qua những thông tin trên sẽ giúp bạn phân biệt máy tiện CNC đứng và máy tiện CNC ngang, để mua máy tiện CNC hãy liên hệ với TULOCTECH để được hỗ trợ nhé!
