Khoan và trung tâm gia công Taikan T-500s

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

GIỚI THIỆU KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN T-500S

Máy khoan và taro Taikan T-500S Máy gia công khoan và Taro T-500S, ba trục X,Y,Z đều sử dụng vít bi và các thanh dẫn dùng loại hướng dẫn tuyến tính; Ba trục sử dụng động cơ servo có giá trị tuyệt đối, thông qua hệ thống công nghệ phân tích, bù đắp vị trí các tọa độ để tạo ra độ chính xác cao hơn; Trục chính sử dụng trục chính cấp chính xác, thông qua cấu trúc truyền động trực tiếp, với tốc độ tối đa tiêu chuẩn là 24000 vòng / phút; Gang được làm bằng quy trình công nghệ Đúc Meehanite, và được tiến hành qua xử lý nhiệt, loại bỏ ứng suất bên trong. Máy có độ chính xác cao, tốc độ cao và độ cứng cao, tích hợp khoan, ta rô, phay và các loại gia công khác. .. sử dụng rộng rãi trong ngành công nghiệp 3C, linh kiện xe ô tô, gia công khuôn mẫu nhỏ, ngành y tế và gia công các loại linh kiện ván, bàn, vỏ…

THÔNG SỐ KỸ THUẬT

Mục		Đơn vị	Tham số	Ghi chú
Phạm vi gia công	Hành trình Trục X	mm	500
	Hành trình Trục Y	mm	400
	Hành trình Trục Z	mm	320
	Khoảng cách từ mũi trục chính đến mặt bàn	mm	180～500
	Khoảng cách từ tâm trục chính đến mặt bàn	mm	445
Bàn làm việc	Kích thước bàn làm việc	mm	620*400
	Tải trọng bàn	kg	250
	Khe T (Số khe-độ rộng*khoảng cách)	mm	3-14*120
Trục chính	Công suất động cơ(Định mức/thời gian ngắn）	kw	3.7/5.5
	Momen động cơ (Định mức/thời gian ngắn）	N.m	14.1/21
	Tốc độ trục chính	rpm	20~24000
	Đường kính trục chính	mm	φ100
	Côn trục chính	/	BT30
Đường ray	Kích thước đường ray trục X	/	25
	Kích thước đường ray trục Y	/	30
	Kích thước đường ray trục Z	/	35
Truyền động	Quy cách vít me X/Y/Z	mm	X:28/12. Y: 28/12 Z:32/12
Truyền động	Công suất động cơ X/Y/Z	kw	1.5/1.5/2.2
Tốc độ	Phạm vi tốc độ cắt	mm/min	1-15000
Tốc độ	Tốc độ di chuyển trục X、Y、Z	m/min	48/48/48
Độ chính xác	Độ chính xác vị trí（X/Y/Z）	mm	0.006	GB/T 18400.4 Toàn hành trình
Độ chính xác	Độ chính xác vị trí lặp lại（X/Y/Z）	mm	0.004	GB/T 18400.4 Toàn hành trình
Kho dao	Dung lượng kho dao	21	dao
	Trọng lượng dao tối đa	3	kg
	Độ dài dao tối đa	mm	300
	Đường kính tối đa (dao đầy đủ/ không đủ dao)	mm	Φ60/Φ80
Khác	Hệ thống điều khiển		Mitsubishi M80VA	OPTION: FANUC
	Nguồn khí	Lưu lượng	L/min	≥200（ANR）
	Nguồn khí	Áp suất	Mpa	0.6-0.8
	Nguồn tải thiết bị	kva	15
	Thể tích thùng chứa dung dịch cắt gọt	L	145
	Kích thước ngoại quan	mm	166024802330	Đối ứng trục XYZ
	Trọng lượng máy（khoảng）	kg	2800

NGUỒN GỐC XUẤT XỨ LINH KIỆN

STT	Mục	Thương hiệu	Ghi chú
1	Vòng bi vít me	NSK Nhật / FAG Đức
2	Vít me bi	PMI Taiwan
3	Đơn vị trục chính	Taikan	24000 rpm
4	Kho dao	Taikan
5	Các linh kiện khí chính	Schneider Pháp
6	Hệ thống servo điều khiển trục chính	Mitsubishi của Nhật	24000 rpm
7	Servo điều khiển
8	Hệ thống điều khiển	Mitsubishi M80VA Nhật
9	Servo Driver động cơ	/	China
10	Thiết bị bôi trơn	BaoTeng

Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY

CẤU HÌNH TIÊU CHUẨN

STT	Hạng mục	SL	Ghi chú
1	Trục chính trực tiếp 24000 rpm	1
2	Động cơ trục chính 24000 rpm	1
3	Servo Đài dao 21T	1
4	Hệ thống bôi trơn tự động	1
5	Đèn cảnh báo	1
6	Đèn ba màu	1
7	Card SD	1
8	Cover toàn thân che đậy bảo vệ	1
9	Hệ thống khí	1
10	Bộ tài liệu kỹ thuật tiêu chuẩn theo máy	1	File điện tử
11	Hệ thống Mitsubishi M80VA	1
12	Servo Drive/ Động cơ đài dao China	1
13	Van điện từ kẹp khí nén	2
14	Cửa an toàn	1	Tùy chọn cửa tự động phía trước,khóa cửa an toàn bị hủy

Option khách hàng chọn thêm

STT	Hạng mục và kích thước	Chọn	Ghi chú
1	Fanuc Oi- MF plus 5
2	Động cơ/ servo đài dao Mitsubishi
3	Động cơ/ servo đài dao Fanuc

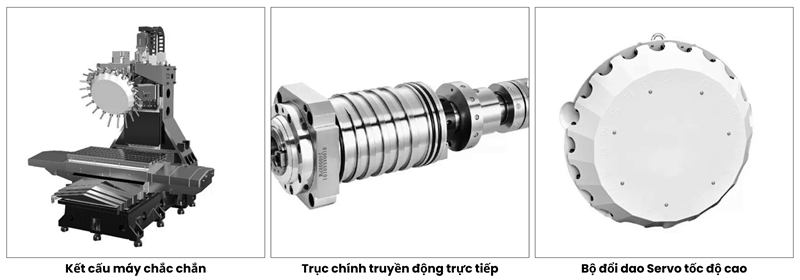

TÍNH NĂNG CỦA KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN T-500S

Khoan và trung tâm gia công Taikan T-500s

1. Kết cấu máy Taikan T-500s vững chắc đảm bảo độ ổn định và chính xác

Cấu trúc đế được thiết kế bằng công nghệ phân tích kỹ thuật số và kỹ thuật chính xác, có nhịp lớn với sáu điểm hỗ trợ, giúp tăng cường hiệu quả độ cứng và khả năng chống rung của máy, đảm bảo độ ổn định và độ chính xác cao trong quá trình gia công.

2. Cả 3 trục X, Y, Z đều được trang bị vít me bi và thanh dẫn hướng tuyến tính chính xác cao

Cả ba trục của Taikan T-500s đều được trang bị vít me bi chính xác và thanh ray dẫn hướng sử dụng thanh dẫn hướng tuyến tính có độ chính xác cao, đảm bảo hoạt động trơn tru và định vị chính xác để có độ chính xác và độ tin cậy gia công vượt trội.

3. Trục chính truyền động trực tiếp

Trục chính Taikan T-500s có hệ thống truyền động trực tiếp, giúp giảm lỗi khi gia công ren tốc độ cao và đảm bảo hiệu suất tuyệt vời với công suất đầu ra cao khi gia công tốc độ cao.
Trục chính tốc độ cao phản ứng nhanh và được trang bị vòng bi gốm, giúp kéo dài đáng kể tuổi thọ của trục chính.
Trục chính đạt tiêu chuẩn chính xác với tốc độ tối đa lên tới 20.000 vòng/phút, đáp ứng nhu cầu gia công tốc độ cao và độ chính xác cao.

4. Bộ đổi dao Servo tốc độ cao

Hệ thống thay đổi dụng cụ PLC được tối ưu hóa mang lại quy trình thay đổi dụng cụ nhanh chóng và ổn định, giảm đáng kể thời gian thay đổi dụng cụ và thời gian không gia công, do đó cải thiện hiệu quả gia công tổng thể.
Trục Z Taikan T-500s được thiết kế tối ưu hóa để tăng cường độ cứng và cải thiện đáng kể khả năng tăng tốc, giảm thời gian di chuyển không tải và tăng thêm hiệu quả gia công cũng như khả năng phản hồi của máy.

ỨNG DỤNG CỦA KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN T-500S

*Phôi gia công bằng máy khoan và trung tâm gia công Taikan T-500s*

Khoan và trung tâm gia công Taikan T-500s phù hợp để gia công nhiều loại, hàng loạt nhỏ các bộ phận phức tạp như các thành phần hình hộp cỡ vừa và nhỏ, tấm, đĩa, van, vỏ và khuôn. Hiện máy đang được sử dụng rộng rãi trong các ngành công nghiệp như bộ phận chính xác, sản phẩm 5G, phần cứng, bộ phận ô tô và thiết bị y tế.

HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG TAIKAN T-500S

Hướng dẫn vận hành

Điều kiện hoạt động

1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)

2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C

3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ

4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)

5. Độ cao: dưới 1000m

6. Rung động: dưới 0,2G

7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²

8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy

Lắp đặt cân chỉnh và nghiệm thu

1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.

Bảo trì, bảo dưỡng máy công cụ định kỳ

Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.

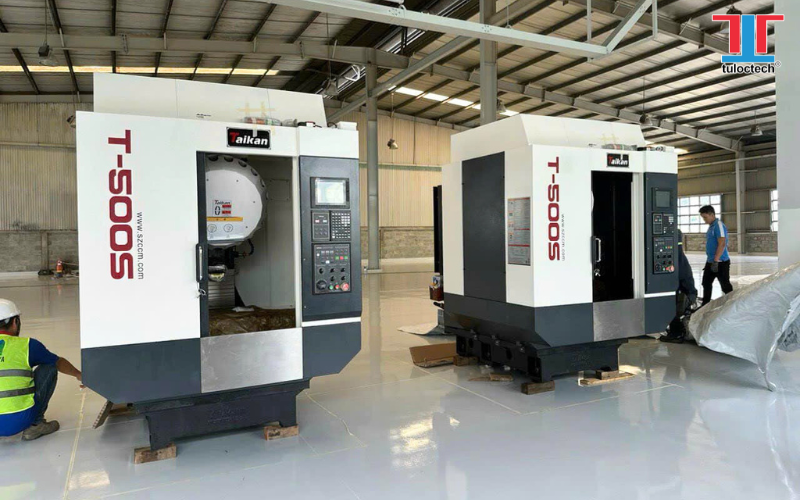

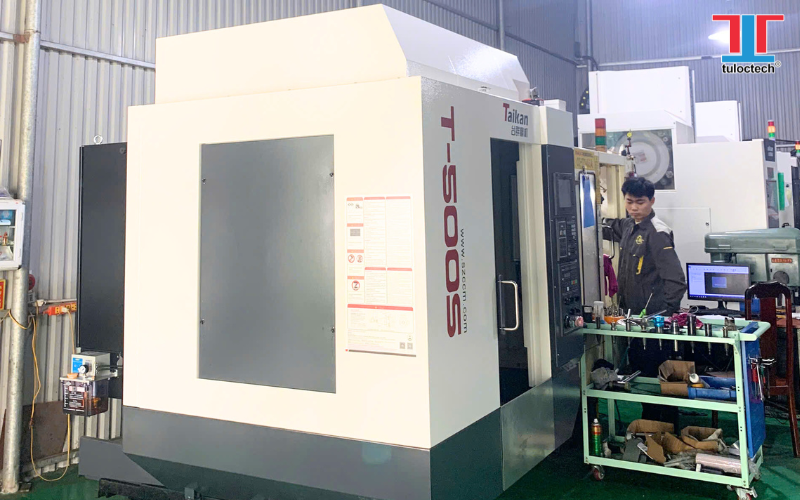

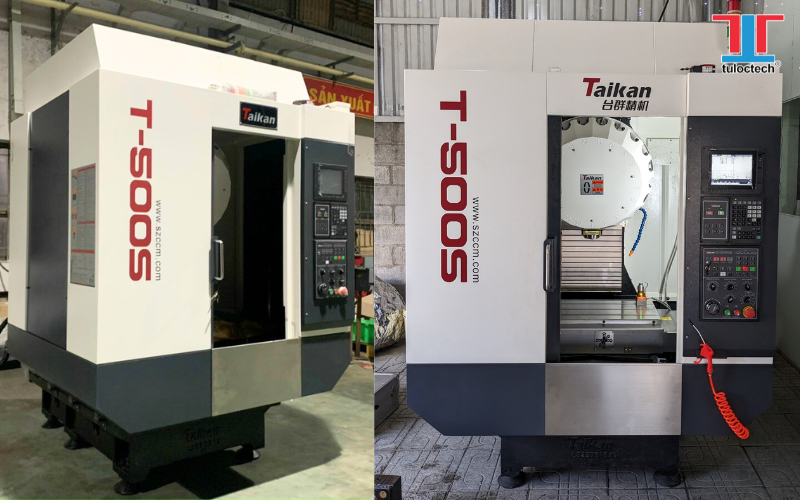

HÌNH ẢNH KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN T-500S DO TULOCTECH CUNG CẤP TẠI XƯỞNG KHÁCH
