THÔNG TIN CHI TIẾT SẢN PHẨM

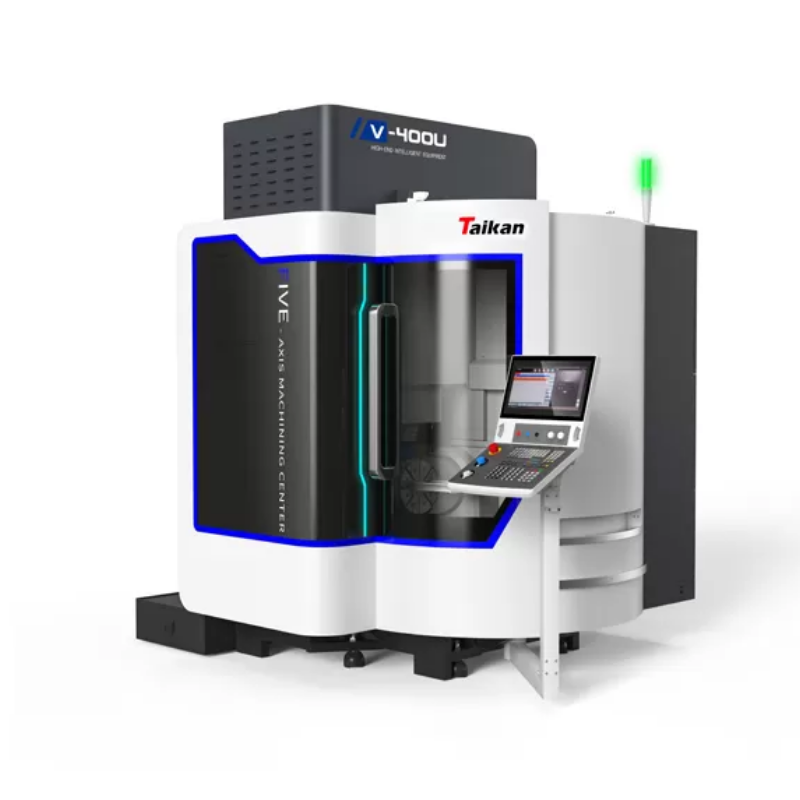

THÔNG TIN MÁY PHAY CNC 5 TRỤC TAIKAN V-400U

Máy phay CNC 5 trục Taikan V-400U có các đặc điểm là tốc độ cao, độ chính xác cao và độ ổn định cao.



1. Cấu trúc toàn bộ máy: Trên cấu trúc cơ quang học độc đáo, kết hợp với các yếu tố thiết kế công nghiệp và cân nhắc tương tác giữa con người và máy tính, vẻ ngoài của toàn bộ máy rất đẹp và sạch sẽ, giúp vận hành thuận tiện hơn.

2. Cấu trúc quang cơ: Cấu trúc chính của máy quang cơ sử dụng cấu trúc kiểu cổng O có độ cứng cao, khoảng cách từ trục chính đến dầm ngắn, cấu trúc bàn xoay trục BC được bố trí hợp lý, và giường được làm bằng vật liệu gang xám chất lượng cao, có khả năng chống biến dạng ứng suất tổng thể nhỏ và chống rung, tính năng mạnh mẽ. Kết hợp với phần mềm phân tích phần tử hữu hạn hiện đại, độ cứng của kết cấu giường liên tục được tối ưu hóa và cải tiến để đạt được thiết kế tối ưu.

3. Ray dẫn hướng / trục vít / ổ trục: Ray dẫn hướng bi INNA của Đức được sử dụng để cải thiện độ cứng của bộ truyền động; đồng thời, trục vít sử dụng trục vít làm mát bằng đai ốc NSK hoặc trục vít làm mát rỗng và ổ trục NSK được sử dụng để kiểm soát độ ổn định của bộ truyền trục vít.

4. Bàn xoay: Cấu trúc thân bàn xoay có độ cứng cao tự thiết kế, điều khiển bằng mô-men xoắn, thước cách tử làm bộ mã hóa, và thân bàn xoay được thiết kế với các kênh làm mát hợp lý để đảm bảo độ ổn định của độ chính xác truyền của bàn xoay.

5. Trục chính: Máy phay CNC 5 trục Taikan V-400U được trang bị trục chính điện tốc độ cao HSK50E (lên đến 24000 vòng / phút), HSK40E tùy chọn (lên đến 30000 vòng / phút), để đảm bảo chất lượng gia công bề mặt của các bộ phận;

6. Ổ dao: Ổ dao đĩa 24T tiêu chuẩn đáp ứng nhu cầu của nhiều dụng cụ để gia công các chi tiết phức tạp;

7. Hệ thống: Hệ thống điều khiển năm trục Siemens SINUMERIK ONE là tiêu chuẩn, có thể đảm bảo hiệu quả sự ổn định của độ chính xác điều khiển tổng thể và sự thuận tiện trong vận hành. Tùy chọn hệ thống điều khiển năm trục HEIDENHAIN TNC640 hoặc hệ thống điều khiển năm trục Huashu HNC-848D;

8. Hệ thống làm mát: Hệ thống lọc có độ chính xác cao được sử dụng và hệ thống kiểm soát nhiệt độ của chất lỏng cắt có thể được thêm tùy chọn để đảm bảo gia công chất lượng cao của máy công cụ.

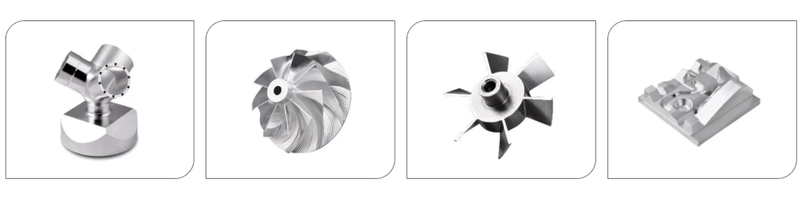

Khu vực ứng dụng

Máy phay CNC 5 trục Taikan V-400U được sử dụng rộng rãi trong ngành công nghiệp 3C, chế biến các bộ phận quy trình phức tạp trong hàng không, phụ tùng ô tô, gia công khuôn mẫu nhỏ, thiết bị y tế và các ngành công nghiệp khác.

THÔNG SỐ SẢN PHẨM

Dự án Đơn vị Tham số
Hành trình trục X mm 700
Hành trình trục Y mm 450
Hành trình trục Z mm 400
Hành trình trục B ° + 30 ° ~ -120 °
Hành trình trục C ° Xoay liên tục 360 °
Khoảng cách từ mặt cuối trục chính đến bàn làm việc mm 100-500
Kích thước phôi tối đa (đường kính * chiều cao) mm φ420 * 400
kích thước bàn làm việc mm φ420
Loại giá đỡ trục chính HSK 50E
Tốc độ trục chính / 0-24000
Dung lượng tạp chí công cụ hai mươi bốn

Ghi chú: Tất cả các hình ảnh trên chỉ mang tính chất tham khảo, giao hàng thực tế sẽ được ưu tiên áp dụng; sản phẩm của công ty không ngừng cải tiến và thông tin trên có thể thay đổi mà không cần báo trước.
