Taikan V-500U

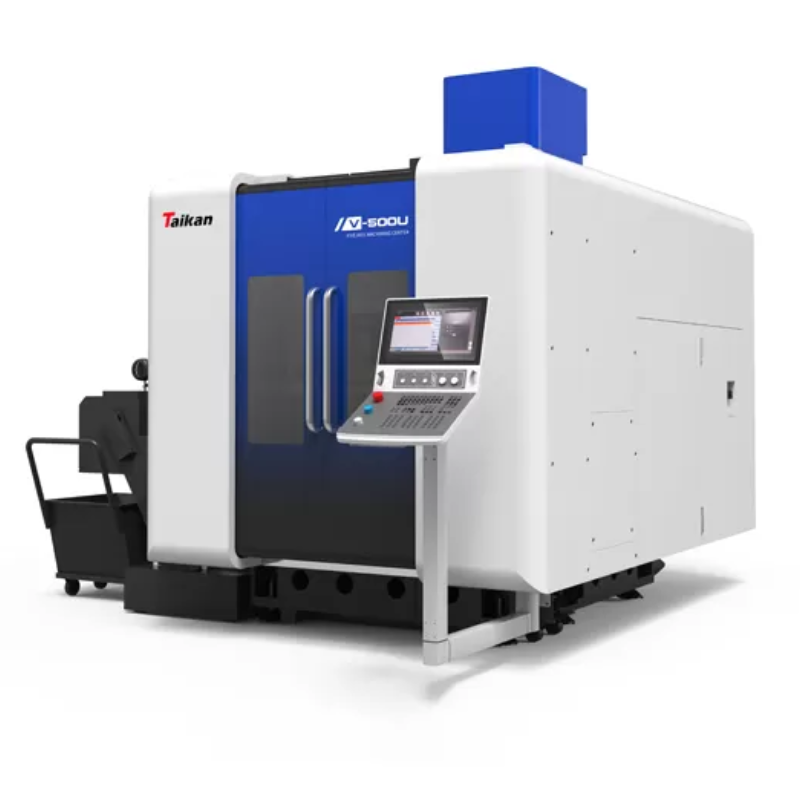

Máy phay CNC 5 trục Taikan V-500U

Giá: Liên hệ

Nhận báo giá

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

THÔNG TIN MÁY PHAY CNC 5 TRỤC TAIKAN V-500U

Máy phay CNC 5 trục Taikan V-500U là giải pháp gia công cao cấp, được thiết kế để đáp ứng các yêu cầu sản xuất chi tiết phức tạp với độ chính xác vượt trội. Sở hữu cấu trúc 5 trục đồng thời, máy cho phép gia công các bề mặt cong, biên dạng 3D và chi tiết đa góc trong một lần gá, giúp giảm thời gian thiết lập và nâng cao hiệu suất sản xuất. Taikan V-500U được trang bị trục chính tốc độ cao, hệ thống điều khiển hiện đại cùng độ ổn định kết cấu tối ưu, đảm bảo chất lượng bề mặt hoàn thiện và độ lặp lại chính xác. Đây là lựa chọn lý tưởng cho các lĩnh vực yêu cầu kỹ thuật cao như khuôn mẫu, hàng không, y tế và cơ khí chính xác.

THÔNG SỐ KỸ THUẬT

Mục		Đơn vị	V-500U
Hành trình	Di chuyển theo trục X/Y/Z	mm	500/650/450
	Phạm vi quay trục A	°	±120
	phạm vi xoay trục C	°	360
	Khoảng cách từ đầu trục chính đến mặt bàn làm việc	mm	150-600
Bàn làm việc	Kích thước bàn	mm	Φ500×445
	Tải trọng tối đa	kg	300
	Rãnh chữ T (số rãnh – chiều rộng rãnh * khoảng cách giữa các rãnh)	mm	7-18*65
Tốc độ	Tốc độ di chuyển nhanh theo trục X/Y/Z	mm/phút	36000
Tốc độ	tốc độ quay nhanh của trục A/C	r/phút	50/50
Sự chính xác	Độ chính xác định vị trục X/Y/Z	mm	0,006/0,006/0,006
	Độ chính xác lặp lại trục X/Y/Z	mm	0,004/0,004/0,004
	Độ chính xác định vị trục A/C	giây	5/5
	Độ chính xác lặp lại của trục A/C	giây	3/3
Trục chính	Công suất động cơ trục chính (S1/S6)	kW	30/35,5
	Mô-men xoắn động cơ trục chính (S1/S6)	Nm	47,7/57,3
	Tốc độ trục chính	r/phút	0~20000
	Thông số kỹ thuật của giá đỡ dụng cụ	/	HSK A63
Kho dao	Cấu trúc kho chứa dụng cụ	/	Tạp chí cánh tay dụng cụ xích
	Dung tích kho dụng cụ	T	40
	Trọng lượng tối đa của dụng cụ	kg	8
	Chiều dài tối đa của dụng cụ	mm	300
	Đường kính tối đa (khi đầy / khi trống liền kề)	mm	φ80/φ150
Khác	Hệ thống CNC	/	Siemens SINUMERIK ONE
	Yêu cầu áp suất nguồn khí	MPa	0,6~0,8
	Tổng công suất điện	kW	50
	Kích thước máy (dài * rộng * cao)	mm	415038002850
	Trọng lượng máy chính (xấp xỉ)	KG	11000

Thông tin trên trang này chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.

ĐẶC ĐIỂM CỦA MÁY PHAY CNC 5 TRỤC TAIKAN V-500U

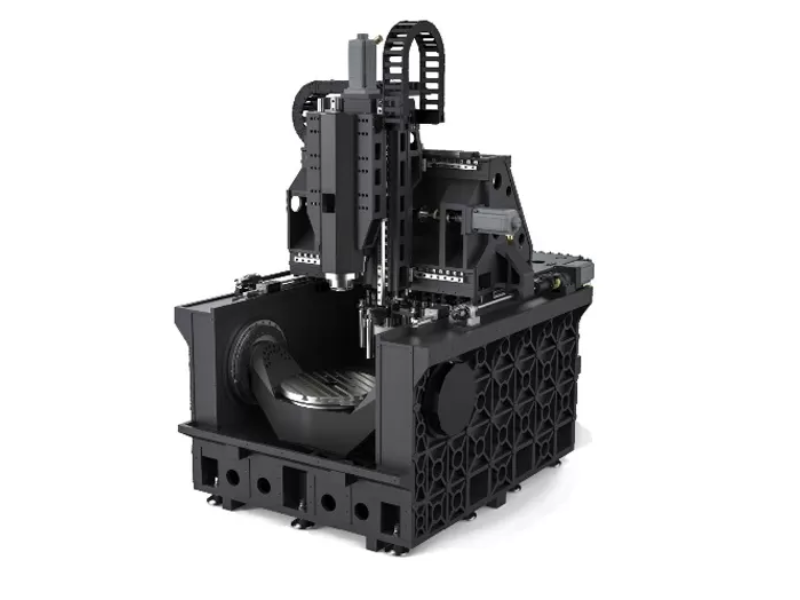

Cấu trúc giàn dầm di động

Khoảng cách giữa trục chính và thanh ngang ngắn, cho phép vận hành độc lập ba trục và độ cứng tổng thể cao.
Trục Y sử dụng thiết kế vít me bi kép, truyền động kép, đảm bảo hiệu suất phản hồi động tối ưu.
Các vít me bi của trục cấp liệu được thiết kế dạng rỗng và trang bị hệ thống làm mát, giúp duy trì sự ổn định nhiệt hiệu quả.

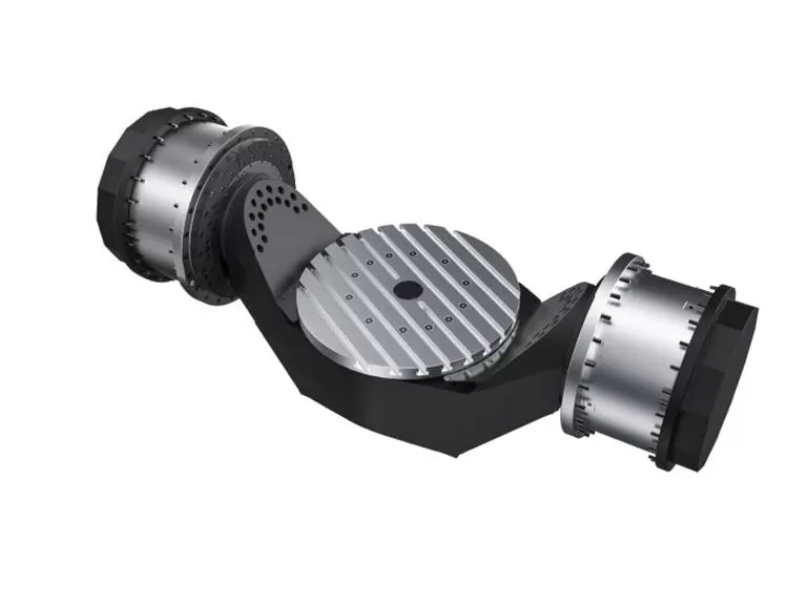

Bàn xoay truyền động trực tiếp độ chính xác cao

Cấu trúc bàn xoay trục A/C được thiết kế độc lập, với trục A được dẫn động bởi hai động cơ mô-men xoắn, giúp tăng cường đáng kể độ cứng và khả năng chống rung.
Cả trục A và trục C đều được trang bị động cơ truyền động trực tiếp không khung, mô-men xoắn cao, và thiết kế nhỏ gọn tích hợp rôto động cơ với cơ cấu bàn xoay, mang lại độ cứng truyền động tuyệt vời.
Ngoài ra, stato động cơ được làm mát bằng chất làm mát để đảm bảo sự ổn định nhiệt của bàn xoay.

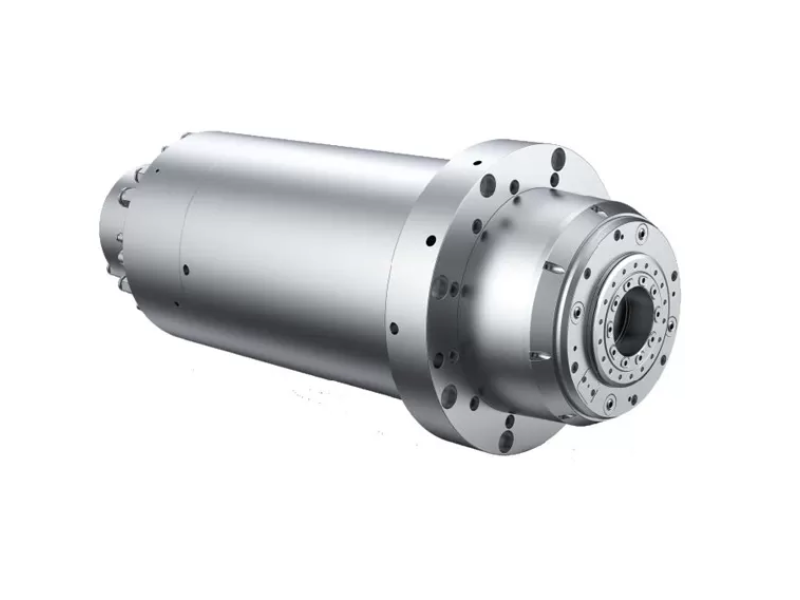

Trục chính động cơ tốc độ cao

Trục chính tốc độ cao HSK A63 có động cơ
Tốc độ tối đa lên đến 18.000 vòng/phút.

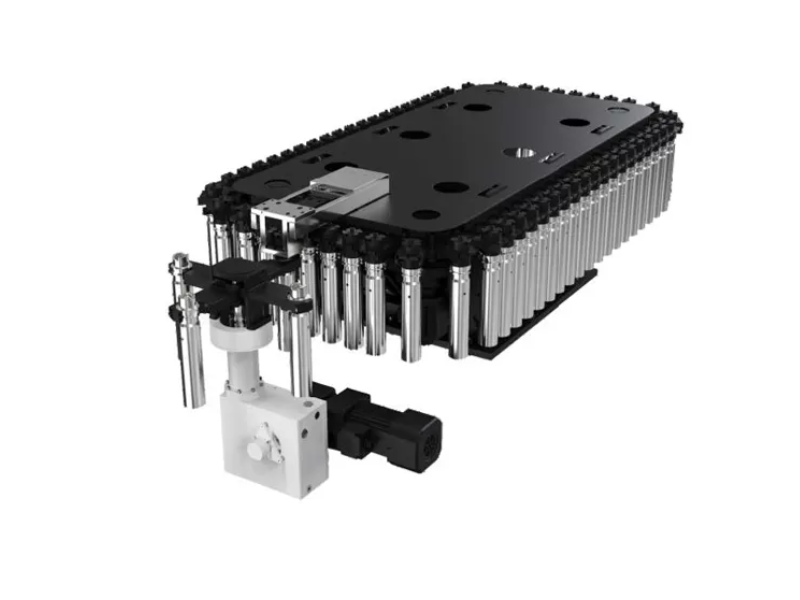

Hộp chứa dụng cụ dạng xích 40 dụng cụ

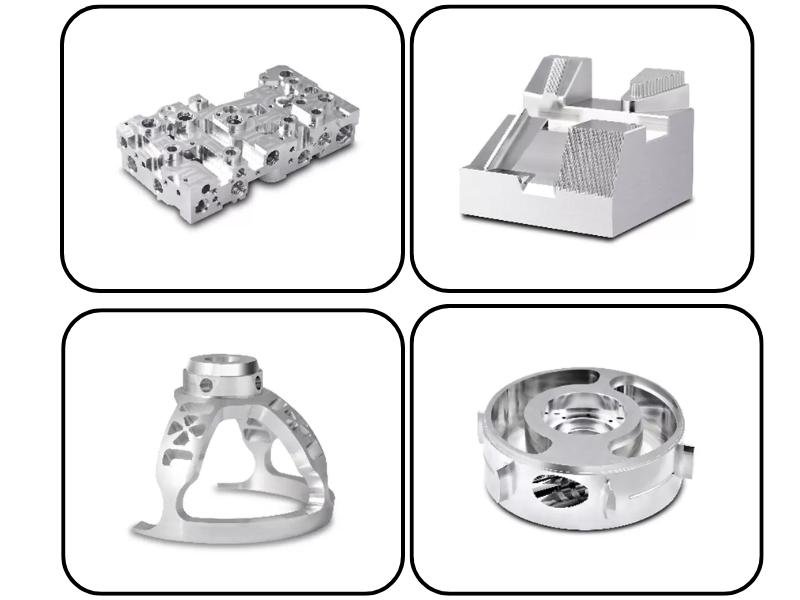

LĨNH VỰC ỨNG DỤNG CỦA MÁY PHAY CNC 5 TRỤC TAIKAN V-500U

Được sử dụng rộng rãi trong gia công các chi tiết phức tạp như cánh quạt, linh kiện hàng không vũ trụ, ô tô, khuôn mẫu chính xác và thiết bị y tế.
