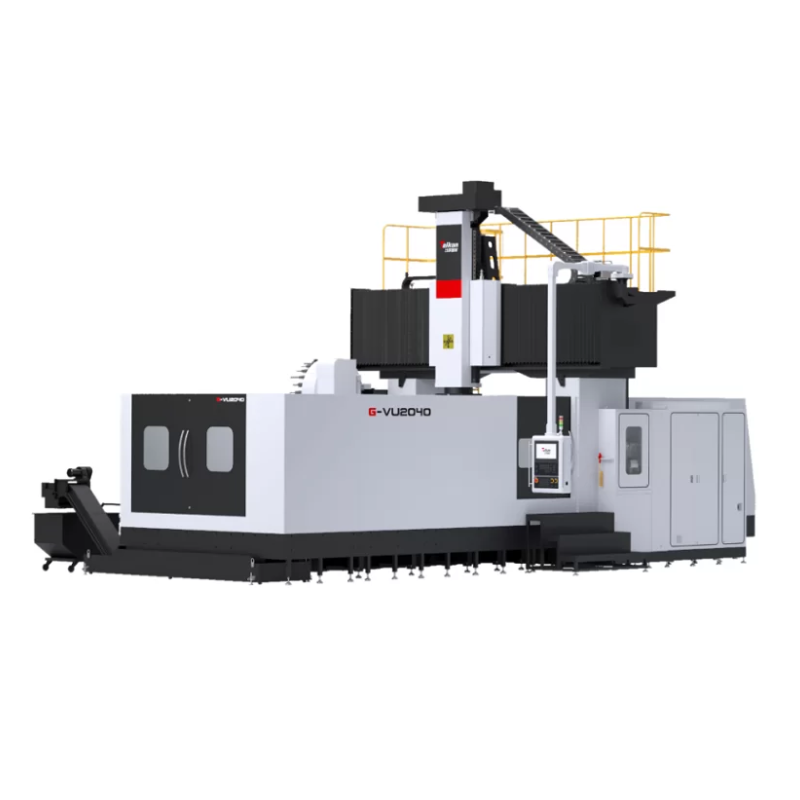

GIỚI THIỆU MÁY PHAY GIƯỜNG CNC 5 TRỤC TAIKAN G-VU2040

Máy phay giường CNC 5 trục Taikan G-VU2040 là dòng trung tâm gia công cỡ lớn được thiết kế cho các chi tiết có độ phức tạp cao, yêu cầu độ chính xác và độ ổn định vượt trội trong quá trình cắt gọt. Với cấu trúc giàn cố định kết hợp bàn máy di chuyển, G-VU2040 mang lại khả năng chịu tải tốt, vận hành ổn định và tối ưu hiệu suất gia công liên tục

THÔNG SỐ MÁY PHAY GIƯỜNG CNC 5 TRỤC TAIKAN G-VU2040

Mục			Đơn vị	Tham số
Phạm vi gia công	Hành trình Trục X		mm	4200
	Hành trình Trục Y		mm	2700
	Hành trình Trục Z		mm	1000
	Khoảng cách từ mũi trục chính đến mặt bàn		mm	100～1100
	Khoảng cách giữa cột		mm	2450
	Chiều dài tay đòn trục chính		mm	329.2
Bàn làm việc	Kích thước bàn làm việc		mm	2000*4000
	Tải trọng bàn		kg	19000
	Khe T (Số khe-độ rộng*khoảng cách)		mm	28
Trục chính	Công suất động cơ (Định mức)		kw	30
	Tốc độ quay tối đa của trục chính		r/min	18000
	Mô-men xoắn đầu ra (định mức)		Nm	72Nm-S1, 85Nm-S6
	Góc xoay trục A			±110°
	Góc xoay trục C			±360°
	Tốc độ xoay tối đa của trục A và C		Rpm	60
	Loại dao			HSK-A63
Tốc độ	Phạm vi tốc độ cắt		mm/min	8000/8000/8000
	Tốc độ di chuyển trục X、Y、Z		mm/min	10000/15000/15000
Độ chính xác	Độ chính xác vị trí (X/Y/Z)		không có thước quang	0.032/0.024/0.018
			có thước quang	0.028/0.021/0.014
	Độ chính xác vị trí lặp lại (X/Y/Z)		không có thước quang	0.020/0.014/0.012
			có thước quang	0.018/0.013/0.011
	Độ chính xác định vị trục A			8″ （VD13441）
	Độ chính xác lặp lại trục A			4″ （VD13441）
	Độ chính xác định vị trục C			8″ （VD13441）
	Độ chính xác lặp lại trục C			4″ （VD13441）
Kho dao	Dung lượng kho dao		dao	24 (HSK-A63)
	Trọng lượng dao lớn nhất		kg	7
	Tổng trọng lượng dao		kg	≤120
	Độ dài dao lớn nhất		mm	250
	Đường kính dao lớn nhất (đủ dao/không tải)		mm	Φ75mm/Φ150mm
Khác	Đối trọng trục Z			Áp suất Dầu + Cân bằng Nitơ
	Hệ thống điều khiển			SIEMENS ONE
	Nguồn khí	Lưu lượng	L/min	500
		Áp suất	MPa	0.6~0.8
	Thể tích thùng chứa dung dịch cắt gọt		L	800
	Kích thước ngoại quan		mm	10300*6200*6000
	Hệ thống làm mát			Oil cooler

ĐẶC ĐIỂM MÁY PHAY GIƯỜNG CNC 5 TRỤC TAIKAN G-VU2040

Máy phay giường CNC 5 trục Taikan G-VU2040 chủ yếu được sử dụng trong gia công các bộ phận phức tạp, nhôm và hợp kim của nó cũng như các vật liệu khó gia công. Nó có thể xử lý các bề mặt không gian phức tạp với độ chính xác cao và hiệu quả cao.

Toàn bộ cấu trúc máy phay giường CNC 5 trục Taikan G-VU2040

Máy công cụ được cố định bằng khung giàn và bàn làm việc di chuyển. Các bộ phận cơ bản lớn đều được làm bằng khuôn cát nhựa chất lượng cao và vật liệu gang có độ bền cao, để máy công cụ có được độ cứng cao và độ chính xác ổn định. Các vật đúc chính đã được phân tích bằng phần tử hữu hạn và cách bố trí các đường gân hợp lý, đáp ứng đầy đủ nhu cầu cắt mô-men xoắn cao của máy công cụ.

Bộ phận trục chính

Bộ phận trục chính sử dụng đầu phay con lắc kép Keuberg T70.5 A/C, có thể thực hiện gia công năm trục các bề mặt cong phức tạp. Thông qua bộ mã hóa có độ chính xác cao và hệ thống căng thủy lực, trục A và C có thể được kẹp ở bất kỳ góc nào trong phạm vi hoạt động (trục C ±360°, trục A ±110°). Trục chính điện tiêu chuẩn 18000 vòng / phút có thể thực hiện cắt chính xác cao, nhanh chóng và liên tục.

Ray dẫn hướng của máy phay giường CNC 5 trục Taikan G-VU2040

Ray dẫn hướng giường (trục X), ray dẫn hướng dầm (trục Y) và ray dẫn hướng ram (trục Z) đều sử dụng ray dẫn hướng tuyến tính con lăn hạng nặng nhập khẩu, có ma sát nhỏ, khả năng chịu lực lớn, rung động tốc độ cao nhỏ , không bị trườn ở tốc độ thấp, Độ chính xác định vị cao. Ray dẫn hướng dầm áp dụng kiểu bố trí bậc thang, giúp tăng nhịp ray dẫn hướng, nâng cao khả năng chịu lực, có khả năng chịu lực tốt, đảm bảo quá trình cắt ổn định trong quá trình gia công.

Truyền động

Ba trục nạp X, Y và Z đều được dẫn động bởi động cơ nạp servo, có độ ổn định tốt và hoạt động đáng tin cậy. Trục X và trục Y sử dụng cấu trúc truyền động vít me bi lớn; trục Z sử dụng kết nối trực tiếp giữa động cơ và vít bi, và trục Z sử dụng xi lanh cân bằng nitơ để cân bằng trọng lượng của đập.

Hệ thống

Được trang bị hệ thống SIEMENS CNC hiệu suất cao, đảm bảo tính ổn định của điều khiển máy công cụ, đồng thời đảm bảo các chức năng xử lý CNC và chức năng phụ trợ theo yêu cầu của người dùng.

ỨNG DỤNG MÁY PHAY GIƯỜNG CNC 5 TRỤC TAIKAN G-VU2040

Máy phay giường CNC 5 trục Taikan G-VU2040 được ứng dụng rộng rãi trong các lĩnh vực yêu cầu gia công chi tiết lớn, biên dạng phức tạp và độ chính xác cao. Với khả năng gia công 5 trục đồng thời, máy giúp xử lý hiệu quả các bề mặt 3D, giảm số lần gá đặt và nâng cao độ hoàn thiện sản phẩm

• Gia công khuôn mẫu lớn có biên dạng phức tạp
• Sản xuất linh kiện hàng không, hàng hải và công nghiệp nặng
• Gia công chi tiết cơ khí chính xác cho ngành ô tô, xe máy
• Chế tạo cánh turbine, cánh quạt và các chi tiết 3D phức tạp
• Gia công chi tiết nhôm, thép hợp kim và vật liệu khó cắt
• Sản xuất thiết bị tự động hóa và linh kiện công nghiệp công nghệ cao
• Gia công các chi tiết yêu cầu độ bóng bề mặt và độ chính xác cao
