Máy phay giường CNC Taikan G-V1230B

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

GIỚI THIỆU MÁY PHAY GIƯỜNG CNC TAIKAN G-V1230B

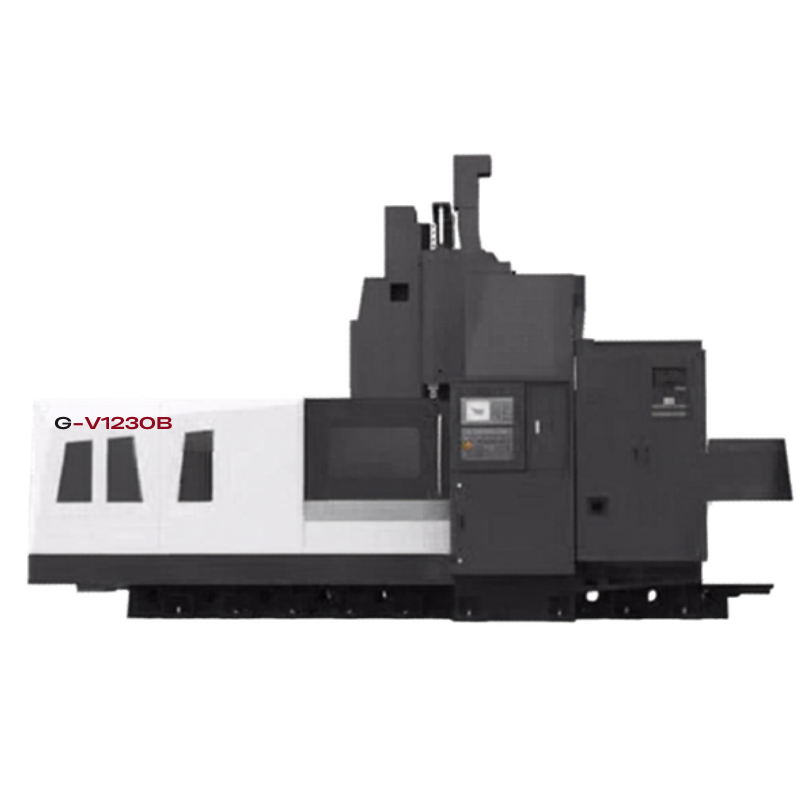

Máy phay giường CNC Taikan G-V1230B là dòng máy gia công cột đôi (Double Column Machining Center) được thiết kế chuyên biệt cho các chi tiết kích thước lớn, yêu cầu độ cứng vững cao và khả năng cắt gọt mạnh mẽ. Với kết cấu giường máy ổn định cùng spindle BT50 truyền động hộp số, G-V1230B đáp ứng hiệu quả nhu cầu gia công khuôn mẫu, kết cấu thép, plate lớn và các chi tiết cơ khí chính xác trong công nghiệp nặng.

THÔNG SỐ KỸ THUẬT MÁY PHAY GIƯỜNG CNC TAIKAN G-V1230B

Mục			Đơn vị	Tham số	Ghi chú
Phạm vi gia công	Hành trình Trục X		mm	3200
	Hành trình Trục Y		mm	1500 Hành trình đổi dao +25mm
	Hành trình Trục Z		mm	800
	Chiều rộng cửa		mm	1560
	Khoảng cách từ mũi trục chính đến mặt bàn		mm	100～900
	Khoảng cách từ tâm trục chính đến mặt ray dẫn hướng của trụ đứng		mm	474
Bàn làm việc	Kích thước bàn làm việc		mm	3000*1250
	Tải trọng bàn		kg	6000
	Khe T (Số khe-độ rộng*khoảng cách)		mm	7-22*160
Trục chính	Công suất động cơ (Định mức/thời gian ngắn)		kw	15/18.5
	Momen động cơ (Định mức/thời gian ngắn)		N.m	573/945
	Tốc độ (Truyền động bánh răng)		r/min	50～6000
	Côn trục chính		/	BT50/ P50T-I （MAS403）
Đường ray	Trục X		mm	2-45
	Trục Y		mm	2-55
	Trục Z		mm	2-45
Truyền động	Trục vít me bi X/Y/Z (đường kính * bước ren)		mm	6320/5012/50*12
Truyền động	Công suất động cơ servo trục X/Y/Z		kw	3/3/2003
Tốc độ	Phạm vi tốc độ cắt		mm/min	1-10000
Tốc độ	Tốc độ di chuyển trục X、Y、Z		m/min	16/16/12
Độ chính xác	Độ chính xác vị trí (X/Y/Z)		mm	0.02/0.012/0.012
Độ chính xác	Độ chính xác vị trí lặp lại (X/Y/Z)		mm	0.012/0.008/0.008
Kho dao	Dung lượng kho dao		把 dao	24
	Trọng lượng dao tối đa		kg	18
	Tổng trọng lượng dao		kg	≤ 360
	Độ dài dao tối đa		mm	350
	Đường kính tối đa (đủ dao/không tải)		mm	Φ 110mm/Φ 200mm
Khác	Đối trọng trục Z			Cân bằng Nitơ
	Hệ thống điều khiển			FANUC 0i-MF PLUS （3B） /β 电机FANUC 0I-MF PLUS(3B)/ Động Cơ β
	Nguồn khí	Lưu lượng	L/min	280 (ANR)
	Nguồn khí	Áp suất	MPa	0.5~0.8
	Nguồn tải thiết bị		kva	40
	Thể tích thùng chứa dung dịch cắt gọt		L	400
	Kích thước ngoại quan		mm	780049004550
	Hệ thống làm mát			Oil cooler

ĐẶC ĐIỂM MÁY PHAY GIƯỜNG CNC TAIKAN G-V1230B

Máy phay giường CNC Taikan G-V1230B sở hữu nhiều đặc điểm nổi bật sau:

Kết cấu cột đôi (Double Column) cứng vững, giảm rung động khi gia công tải nặng
Thiết kế giường máy nguyên khối giúp tăng độ ổn định và duy trì độ chính xác lâu dài
Trang bị spindle BT50 truyền động hộp số 6000rpm, phù hợp phay thô và cắt gọt mạnh
Hệ thống dẫn hướng linear roller cho khả năng vận hành mượt, tốc độ phản hồi cao và độ chính xác ổn định
Trục Z sử dụng hệ thống cân bằng nitrogen giúp giảm tải cho servo, hạn chế rung và tăng tuổi thọ máy
Hành trình lớn đáp ứng gia công chi tiết dài, khuôn lớn và kết cấu thép kích thước lớn
Hệ thống làm mát spindle và chống nước làm mát xâm nhập giúp duy trì độ chính xác khi vận hành liên tục
Băng tải phoi và hệ thống thoát phoi tối ưu hỗ trợ gia công liên tục, nâng cao hiệu suất sản xuất
Hỗ trợ hệ điều khiển FANUC, Mitsubishi và Siemens, dễ dàng tích hợp trong nhiều môi trường sản xuất
Phù hợp gia công khuôn mẫu, plate thép, đế máy, housing và các chi tiết cơ khí chính xác cỡ lớn

ỨNG DỤNG MÁY PHAY GIƯỜNG CNC TAIKAN G-V1230B

Máy phay giường CNC Taikan G-V1230B được ứng dụng rộng rãi trong gia công các chi tiết kích thước lớn, yêu cầu độ chính xác và độ cứng vững cao. Dòng máy này phù hợp cho nhiều lĩnh vực cơ khí công nghiệp, khuôn mẫu và kết cấu thép hiện đại.

Gia công khuôn mẫu kích thước lớn
Gia công plate thép và đế máy công nghiệp
Gia công housing, khung máy và kết cấu cơ khí nặng
Gia công chi tiết ngành ô tô, năng lượng và thiết bị công nghiệp
Gia công các chi tiết yêu cầu độ chính xác và độ ổn định cao
Phù hợp cho xưởng cơ khí chính xác và sản xuất công nghiệp quy mô lớn
