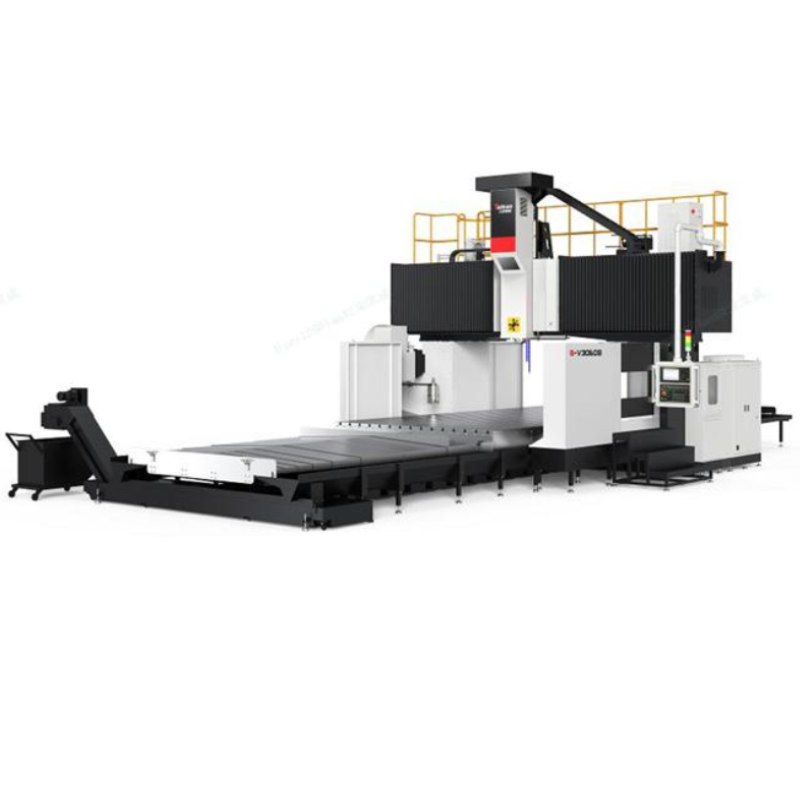

Máy phay giường CNC Taikan G-V3060B

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

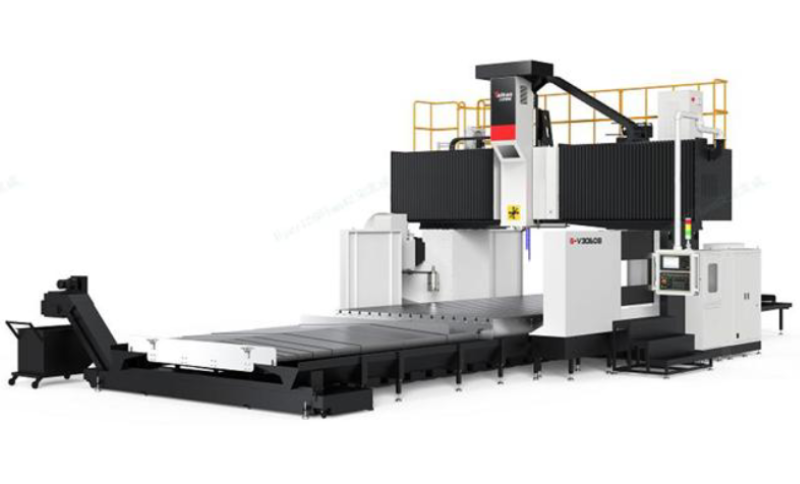

GIỚI THIỆU MÁY PHAY GIƯỜNG CNC TAIKAN G-V3060B

Máy phay giường CNC Taikan G-V3060B là dòng máy phay cổng (Gantry Machining Center) chuyên dùng cho gia công chi tiết kích thước lớn, tải trọng nặng và yêu cầu độ chính xác cao. Với thiết kế khung giường vững chắc, hành trình làm việc lớn cùng khả năng cắt gọt mạnh mẽ, G-V3060B là lựa chọn lý tưởng cho các doanh nghiệp cơ khí chính xác, gia công khuôn mẫu, năng lượng, kết cấu thép và công nghiệp nặng.

THÔNG SỐ KỸ THUẬT

Mục		Đơn vị	Tham số	Ghi chú
Phạm vi gia công	Hành trình Trục X	mm	6200
	Hành trình Trục Y	mm	3700
	Hành trình Trục Z	mm	1000
	Khoảng cách từ mũi trục chính đến mặt bàn	mm	250～1250
	Chiều rộng lọt lòng của cửa	mm	3450
Bàn làm việc	Kích thước bàn làm việc	mm	3000*6000
	Tải trọng bàn	kg	32000
	Khe T	mm	28
Trục chính	Công suất động cơ trục chính (Định mức/thời gian ngắn）	kw	22/35
	Phạm vi chuyển động (hệ thống truyền động hoàn toàn bằng bánh răng)	r/min	4000～6000 (Kết hợp với hệ thống làm mát được phun trực tiếp ra từ giữa tâm là 5500)	Trong 120 phút
		r/min	40～4000	Liên tục
	Mô-men động cơ (định mức / ngắn hạn)	Nm	790/1258
	Đường kính trục chính	mm	φ210
	Mặt cắt đầu trượt	mm	420*420
	Côn trục chính		BT50/P50T-I （MAS403）
Tốc độ	Phạm vi tốc độ cắt	mm/min	6000/6000/6000
Tốc độ	Tốc độ di chuyển trục X、Y、Z	m/min	10000/12000/15000
Đường ray	X/Y/Z		4-45/2-55/2-55+2-45
Vitme	X/Y/Z (Đường kính x khoảng cách ren)	mm	80×25/80×20/50×8
Độ chính xác	Độ chính xác vị trí（X/Y/Z）	Không cách tử nhiễu xạ	0.041/0.029/0.016
	Độ chính xác vị trí（X/Y/Z）	Có cách tử nhiễu xạ	0.037/0.025/0.014
	Độ chính xác vị trí lặp lại （X/Y/Z）	Không cách tử nhiễu xạ	0.025/0.017/0.010
	Độ chính xác vị trí lặp lại （X/Y/Z）	Có cách tử nhiễu xạ	0.023/0.015/0.009
Khác	Đối trọng trục Z		Áp suất thủy lực + cân bằng nitơ
	Hệ thống điều khiển		FANUC 0I-MF PLUS (1A)/ động cơ α
	Nguồn khí	L/min	500
	Nguồn khí	MPa	0.60.8
	Công suất điện	KVA	70
	Thể tích hộp làm mát	L	800
	Kích thước ngoại quan	mm	1464572815200
	Hệ thống bảo vệ bằng tấm kim loại	Bộ	Gia công bồi	Chỉ bảo vệ khu vực làm việc

ĐẶC ĐIỂM CỦA MÁY PHAY GIƯỜNG CNC TAIKAN G-V3060B

Kết Cấu Cổng Gantry Siêu Cứng Vững

Máy sử dụng kết cấu cột đôi dạng gantry cố định kết hợp bàn máy di chuyển, giúp tăng khả năng chịu tải và giảm rung động trong quá trình cắt gọt. Dầm ngang được thiết kế tiết diện lớn dạng vòm, tăng độ cứng xoắn và đảm bảo độ ổn định khi gia công chi tiết nặng.

Khả Năng Cắt Gọt Mạnh Mẽ

Máy được trang bị trục chính BT50 công suất lớn với mô-men xoắn cao, cho phép thực hiện các nguyên công phay thô và phay tinh hiệu quả trên nhiều vật liệu như thép, gang, inox hoặc hợp kim cứng.
Hệ thống dẫn hướng tuyến tính 3 trục giúp máy vận hành ổn định, tăng tốc nhanh, hạn chế hiện tượng rung lắc và đảm bảo bề mặt gia công đẹp hơn.

Độ Chính Xác Và Độ Ổn Định Cao

Máy phay giường CNC Taikan G-V3060B được tối ưu khả năng duy trì độ chính xác trong thời gian dài nhờ:

Khung máy đúc nguyên khối chắc chắn
Ray dẫn hướng tải nặng
Hệ thống cân bằng trục Z thủy lực kết hợp khí Nitrogen
Cơ cấu truyền động chính xác cao
Hệ điều khiển CNC hiện đại

Độ lặp lại của máy đạt mức rất cao, đáp ứng tốt yêu cầu gia công cơ khí chính xác trong môi trường sản xuất công nghiệp liên tục.

ỨNG DỤNG

Taikan G-V3060B sở hữu hành trình X lên đến 6200 mm, Y 3700 mm và Z 1000 mm, phù hợp gia công các chi tiết kích thước lớn, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp hiện đại như:

Khuôn mẫu công nghiệp
Chi tiết máy công trình
Kết cấu thép chính xác
Linh kiện năng lượng
Thiết bị ngành dầu khí
Chi tiết ngành ô tô và đường sắt
Kết cấu thép công nghiệp
Máy xây dựng
Gia công chi tiết công nghiệp nặng
