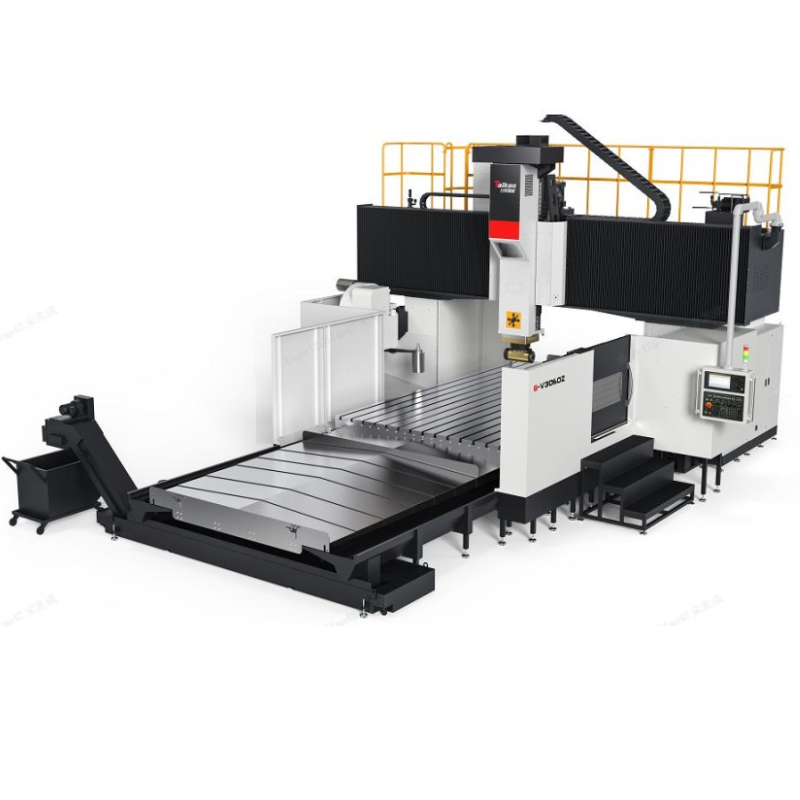

Máy phay giường CNC Taikan G-V3060Z

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

THÔNG TIN MÁY PHAY GIƯỜNG CNC TAIKAN G-V3060Z

Máy phay giường CNC Taikan G-V3060Z là dòng trung tâm gia công giàn CNC cỡ lớn được thiết kế cho các ứng dụng gia công tải nặng với độ chính xác và độ ổn định cao. Máy sở hữu kết cấu khung giàn cứng vững, hành trình gia công lớn cùng khả năng cắt gọt mạnh mẽ, phù hợp cho gia công khuôn mẫu, kết cấu thép, chi tiết cơ khí lớn và công nghiệp nặng. Ngoài ra, Taikan G-V3060Z còn hỗ trợ gia công nhiều bề mặt hiệu quả nhờ tích hợp đầu phay góc vuông tự động, giúp tối ưu năng suất và giảm thời gian gá đặt phôi.

THÔNG SỐ KỸ THUẬT

Mục		Đơn vị	Tham số	Ghi chú
Phạm vi gia công	Hành trình Trục X	mm	6200
	Hành trình Trục Y	mm	4200
	Hành trình Trục Z	mm	1000
	Khoảng cách từ mũi trục chính đến mặt bàn	mm	250～1250
	Khoảng cách giữa cột	mm	3450
Bàn làm việc	Kích thước bàn làm việc	mm	3000*6000
	Tải trọng bàn	kg	32000
	Khe T (Số khe-độ rộng*khoảng cách)	mm	28
Trục chính	Công suất động cơ (Định mức/thời gian ngắn)	kw	22/35
	Momen động cơ (Định mức/thời gian ngắn)	N.m	790/1258
	Tốc độ (Truyền động bánh răng)	r/min	4000~6000
	Đường kính trục chính	mm	φ210
	Tỉ lệ truyền động		1:1/ 1:5.64
	Ram	mm	420*420
	Côn trục chính	/	BT50/ P50T-I （MAS403）
	Đầu Auto angle head 90 (gồm kho đầu dao)		BT50; Tự động thay dao; Tự động kẹp nhả; Tự động xoay; 5 độ/phút, 2000r/min, 600Nm, 22Kw, Đường kính sử dụng dao ≤φ125
Tốc độ	Phạm vi tốc độ cắt	mm/min	6000/6000/6000
Tốc độ	Tốc độ di chuyển trục X、Y、Z	mm/min	10000/10000 /15000
Đường ray	X/Y/Z		4-45/2-55/2-55+245
Vít me	X/Y/Z	mm	80×25/80×20/50×8
Độ chính xác	Độ chính xác vị trí (X/Y/Z)	Ko thước quang	0.041/0.032/0.016
	Độ chính xác vị trí (X/Y/Z)	Có thước quang	0.037/0.028/0.014	Option
	Độ chính xác vị trí lặp lại (X/Y/Z)	Ko thước quang	0.025/0.020/0.010
	Độ chính xác vị trí lặp lại (X/Y/Z)	Có thước quang	0.023/0.018/0.009	Option
Kho dao	Dung lượng kho dao	dao	24	Chỉ hỗ trợ thay dao trục chính, không thay dao đầu Auto angle head 90
	Trọng lượng dao tối đa	kg	18
	Tổng trọng lượng dao	kg	≤360
	Độ dài dao tối đa	mm	350
	Đường kính tối đa (đủ dao/không tải)	mm	Φ110mm/Φ200mm
Khác	Đối trọng trục Z		Áp suất Dầu + Cân bằng Nitơ
	Hệ thống điều khiển		FANUC 0I-MF PLUS(1A)/α 电机 FANUC 0I-MF PLUS(1)/ Động Cơ α	Gồm gia công mặt nghiêng A02B-030 4-R522 和 A02B- 0304- J998 3D quay tay lùi về）
	Nguồn khí	L/min	300
	Nguồn khí	MPa	0.6~0.8
	Nguồn tải thiết bị	kva	70
	Thể tích thùng chứa dung dịch cắt gọt	L	800
	Kích thước ngoại quan	mm	1464577715200
	Hệ thống làm mát		Oil cooler

ƯU ĐIỂM MÁY PHAY GIƯỜNG CNC TAIKAN G-V3060Z

Máy phay giường CNC Taikan G-V3060Z sở hữu kết cấu khung giàn cố định kết hợp bàn máy di chuyển, giúp tăng độ cứng vững và đảm bảo độ ổn định khi gia công các chi tiết kích thước lớn. Dầm ngang dạng vòm tiết diện lớn được tối ưu bằng phân tích mô phỏng giúp nâng cao khả năng chống xoắn và chống biến dạng trong quá trình cắt gọt tải nặng.

Ngoài ra, máy còn được trang bị hệ thống ray dẫn hướng con lăn tải nặng cho cả 3 trục, giúp chuyển động mượt mà, phản hồi nhanh và hạn chế rung động khi vận hành tốc độ cao. Một số đặc điểm nổi bật của Taikan G-V3060Z gồm:

• Hỗ trợ đầu phay góc vuông tự động giúp gia công nhiều bề mặt linh hoạt
• Trục chính BT50 mô-men xoắn lớn, phù hợp gia công tải nặng
• Hệ thống làm mát dầu giúp giảm biến dạng nhiệt trục chính
• Cơ cấu cân bằng nitơ trục Z giúp vận hành ổn định và tăng tuổi thọ máy
• Hệ thống băng tải và vít tải phoi giúp thoát phoi nhanh, tối ưu môi trường gia công

Nhờ khả năng gia công mạnh mẽ cùng độ chính xác ổn định, Taikan G-V3060Z phù hợp cho các lĩnh vực khuôn mẫu, cơ khí chính xác, kết cấu thép, năng lượng và công nghiệp nặng.

LĨNH VỰC ỨNG DỤNG CỦA MÁY PHAY GIƯỜNG CNC TAIKAN G-V3060Z

Một số ứng dụng phổ biến của Taikan G-V3060Z:

• Gia công khuôn mẫu công nghiệp kích thước lớn
• Gia công kết cấu thép, đế máy và khung máy công nghiệp
• Gia công chi tiết cơ khí chính xác tải nặng
• Gia công linh kiện ngành năng lượng, dầu khí và đường sắt
• Gia công thiết bị tự động hóa và máy công trình
• Thực hiện các nguyên công phay, khoan, doa và taro trên nhiều loại vật liệu
