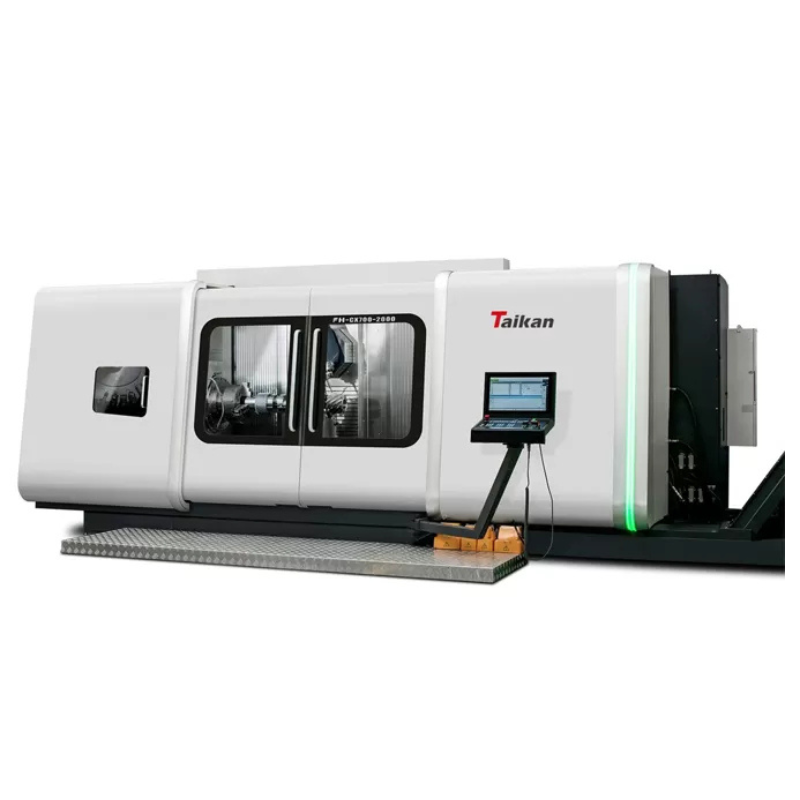

Máy phay và tiện năm trục đồng thời Taikan CX700-2000

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

Giới thiệu máy phay và tiện năm trục đồng thời Taikan CX700-2000

Đạt được độ chính xác vượt trội với CX700-2000 — một trung tâm tiện phay được thiết kế để xử lý phay, khoan, tiện và gia công đường viền 5 trục phức tạp chỉ trong một lần kẹp. Lý tưởng cho rô-to hàng không vũ trụ, chân vịt tàu thủy, trục khuỷu, cánh quạt và các bộ phận có giá trị cao khác.

Thông số kỹ thuật

	Mục	Đơn vị	Thông số kỹ thuật.	Ghi chú
Hành trình	Di chuyển theo trục X	mm	650
	Di chuyển theo trục Y	mm	400
	Di chuyển theo trục Z	mm	2030
	Đường kính tiện tối đa	mm	Ø 700
	Đường kính tiện tối đa	mm	Ø 630
	Tốc độ nhanh X/Y/Z	m/phút	40/40/50
	lực cấp liệu X/Y/Z	KN	12/9/12
Trục chính thứ nhất (trục C4)	Tốc độ tối đa	vòng/phút	4000
	Công suất định mức	Kw	30
	Công suất tối đa	Kw	37
	Mô-men xoắn định mức	Nm	570
	Mô-men xoắn cực đại	Nm	700
Trục chính thứ hai (trục C3)	Tốc độ tối đa	vòng/phút	4000
	Công suất định mức	Kw	30
	Công suất tối đa	Kw	37
	Mô-men xoắn định mức	Nm	570
	Mô-men xoắn cực đại	Nm	700
Đầu phay rung CNC (trục B)	Phạm vi dao động	°	±120
Đầu phay rung CNC (trục B)	Tốc độ di chuyển và tốc độ cấp liệu nhanh	vòng/phút	50
Trục phay	Tốc độ trục chính tối đa	vòng/phút	12500
Dao cụ	Giao diện công cụ		HSKT63
Dao cụ	Dung tích kho dụng cụ	Cái	36
Độ chính xác vị trí (ISO230-2 và VDI3441)	Độ chính xác định vị X/Y/Z	mm	0,01
	Độ chính xác định vị lặp lại X/Y/Z	mm	0,008
	Độ chính xác định vị B/C		10″
	B/C Độ chính xác định vị lặp lại		6″

Thông tin trên trang này chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.

Đặc điểm máy phay và tiện năm trục đồng thời Taikan CX700-2000

Cấu trúc tổng thể

Trục chính phay-tiện siêu nhỏ gọn đảm bảo diện tích chiếm dụng nhỏ nhất trong không gian gia công, tạo ra không gian làm việc rộng rãi và thông thoáng hơn với khả năng tiếp cận tốt hơn. Khoảng cách vận hành từ tâm trục chính được giảm thiểu đến mức tối đa.
Đường kính tiện tối đa 630mm đạt được nhờ hành trình lớn của trục cột di động: mô-men xoắn cực đại của trục chính lên đến 764Nm. Trục phụ tùy chọn có thể được sử dụng để gia công hoàn chỉnh 6 mặt, hành trình trục Y gia công lệch tâm lên đến 200mm, và thiết kế cột di động mang lại độ ổn định tối đa.

Đầu phay rung CNC thiết kế độc lập

Động cơ DD tích hợp với thiết kế không có xích truyền động và không có độ rơ.

Khoảng cách ngắn nhất giữa đầu mũi dụng cụ trục chính và điểm đỡ kết cấu để đạt được độ cứng cắt tối đa.
Sử dụng vòng bi YRT lớn hơn để cải thiện độ cứng.
Được trang bị hệ thống đo lường bằng bộ mã hóa quay tuyệt đối dòng Heidenhain, điều khiển vòng kín hoàn toàn để đảm bảo độ chính xác tối ưu.

Hệ thống CNC SINUMERIKONE

Bàn thao tác được thiết kế theo nguyên tắc công thái học có thể đáp ứng nhu cầu lý tưởng của nhiều đối tượng khác nhau, cho phép quan sát và giám sát sát sao toàn bộ quá trình gia công, đạt được hiệu suất vận hành tốt nhất và đảm bảo độ chính xác của điều khiển. Hệ thống vận hành tích hợp cho phép quản lý liên tục, ghi chép và trực quan hóa các đơn đặt hàng, quy trình và dữ liệu máy công cụ, giúp thao tác dễ dàng hơn và tập trung hơn vào sản xuất sản phẩm.

Hệ thống thay dao tự động

Hộp chứa dụng cụ dạng đĩa tiêu chuẩn với 24/36 vị trí đặt dụng cụ (tùy chọn 48 vị trí đặt dụng cụ)
Việc lựa chọn và thay đổi dụng cụ được điều khiển bằng động cơ servo, giúp hoạt động ổn định và chính xác hơn.
Kết hợp với chức năng quản lý công cụ SINUMERIK ONE, việc quản lý công cụ trở nên hiệu quả hơn.
Được trang bị thiết bị cài đặt dụng cụ tự động để cải thiện tốc độ cài đặt dụng cụ và đáp ứng nhu cầu phát hiện kịp thời sự mài mòn và bù trừ hiệu chỉnh giữa các quy trình.

Ứng dụng Máy phay và tiện năm trục đồng thời Taikan CX700-2000

Máy được sử dụng trong ngành hàng không vũ trụ, đóng tàu, chế tạo dụng cụ chính xác, ô tô và các ngành công nghiệp khác. Ví dụ: rôto động cơ hàng không, rôto máy phát điện lớn, chân vịt tàu lớn, trục khuỷu, cánh quạt, lưỡi dao, v.v.

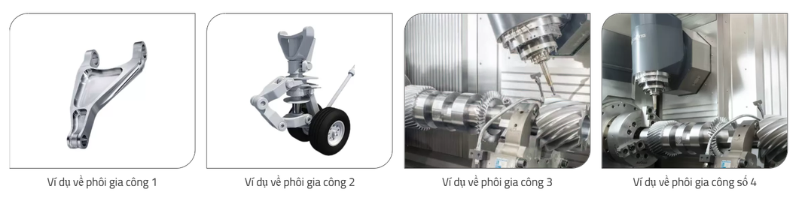

may-phay--cnc-taikan-CX700-2000 — *Lĩnh vực ứng dụng của máy phay và tiện năm trục đồng thời Taikan CX700-2000*
