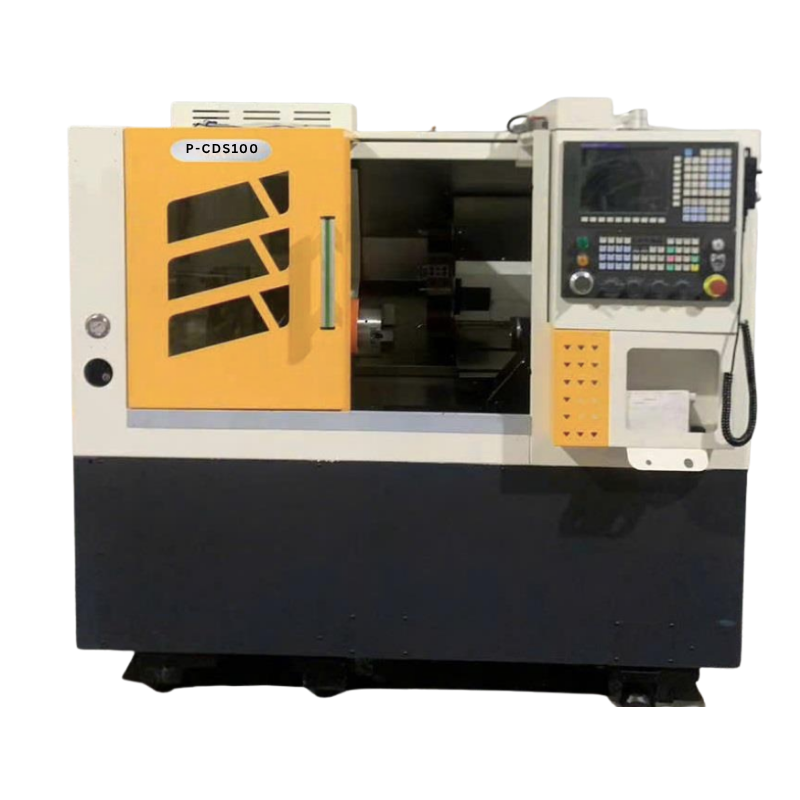

Giới thiệu máy tiện CNC PMW P-CDS100

Máy tiện CNC PMW P-CDS100 được thiết kế với thân máy nghiêng 30° và trục chính tích hợp, hướng đến nhu cầu gia công linh kiện cơ khí có độ chính xác cao. Máy kết hợp hệ thống truyền động servo, dẫn hướng con lăn tuyến tính và hệ thống dao tự động, hỗ trợ nâng cao hiệu suất gia công và tối ưu không gian lắp đặt.
Thông số kỹ thuật của máy tiện CNC PMW P-CDS100
| Mục | Đơn vị | Tham số | |
|
Năng lực gia công |
Đường kính xoay tối đa | mm | Φ450 |
| Đường kính gia công tối đa | mm | Φ250 | |
| Độ dài gia công tối đa | mm | 360 | |
| Đường kính phôi tối đa | mm | Φ310 | |
| Đường kính lỗ thông tối đa | mm | Φ45 | |
|
Hành trình |
Tốc độ di chuyển trục X | m/min | 25 |
| Tốc độ di chuyển trục Z | m/min | 30 | |
| Động cơ momen trục X | N.m | 6 | |
| Động cơ momen trục Z | N.m | 6 | |
| Động cơ momen trục Z1 | N.m | 4 | |
| Hành trình trục X | mm | 155 | |
| Hành trình trục Z | mm | 362 | |
| Loại đường ray | Băng Bi | ||
| Trục chính | Loại trục chính | GB59001 | A2-5 |
| Đường kính lỗ thông trục chính | mm | Φ56 | |
| Tốc độ | r/min | 50-5000 | |
| Phương thức thay đổi Côn của trục chính | Trục điện tử | ||
| Momen trục chính | N.m | Mặc định 39 | |
| Công suất trục chính | Kw | 12.5 | |
| Loại mâm cặp | Mâm cặp thủy lực | ||
| Kích thước mâm | Inch | 6 | |
| Đài dao | Loại đài dao | 8T Hydraulic Servo Turret | |
| Kích thước dao | mm | 20*20/ φ25 | |
| Chống tâm | Loại chống tâm | Servo Programmable | |
| Đường kính ống chống tâm | mm | Φ65 | |
| Hành trình chống tâm | mm | 390 | |
| Độ nón chống tâm | MT4 | ||
| Nguồn điện | Nguồn điện tổng | KVA | 20 |
| Tổng công suất | A | 52 | |
| Kích thước | Trọng lượng máy | KGS | 2400 |
| Kích thước máy | L*W*H (mm) | 1940*1370*1710 | |
Xem thêm: Tổng hợp các dòng máy tiện CNC PMW
Đặc điểm máy tiện CNC PMW P-CDS100

Thân máy nghiêng 30°, tăng độ cứng vững
PMW CDS100 Series sử dụng kết cấu thân máy nghiêng 30°, được chế tạo từ vật liệu đúc nhằm tăng độ cứng vững và khả năng hấp thụ rung động trong quá trình gia công. Thiết kế này giúp bố trí khu vực làm việc thuận tiện hơn, đồng thời hỗ trợ thoát phoi hiệu quả, hạn chế phoi tích tụ tại vùng gia công.
Nhờ đó, máy có thể duy trì sự ổn định khi thực hiện các nguyên công tiện liên tục, đáp ứng nhu cầu gia công linh kiện cơ khí với yêu cầu về độ chính xác và chất lượng bề mặt.
Trục chính tích hợp, tốc độ tối đa 5.000rpm

Trục chính tích hợp là một trong những điểm đáng chú ý của dòng máy CDS100. Hệ thống sử dụng động cơ công suất 12,3–12,5 kW, tốc độ tối đa 5.000 vòng/phút và mô-men xoắn định mức 39 N·m.
Cấu hình này hỗ trợ trục chính vận hành ổn định, giảm các khâu truyền động trung gian và đáp ứng nhu cầu gia công tốc độ cao. Máy phù hợp với các chi tiết có kích thước nhỏ và vừa, đặc biệt khi cần kết hợp năng suất gia công với yêu cầu kiểm soát chất lượng bề mặt.
Hệ thống dẫn hướng con lăn tuyến tính chính xác

Máy được trang bị hệ thống ray dẫn hướng con lăn tuyến tính, kết hợp truyền động servo trên các trục chuyển động. Cấu hình này giúp giảm ma sát, tăng khả năng đáp ứng khi chạy dao nhanh và hỗ trợ định vị chính xác trong quá trình gia công.
Tốc độ chạy dao nhanh trục X đạt 25 m/phút, trong khi trục Z đạt 25–30 m/phút tùy phiên bản. Đây là lợi thế khi sản xuất nhiều chi tiết liên tục, giúp giảm thời gian di chuyển không cắt và cải thiện hiệu quả vận hành.
Hệ thống dao linh hoạt theo từng phiên bản
Model máy tiện CNC P-CDS100 trang bị đài dao servo thủy lực 8 vị trí, phù hợp với các nguyên công tiện thông dụng.
Ứng dụng của máy tiện CNC PMW P-CDS100
Với thiết kế giường máy 30°, tháp pháp trụ servo thuỷ lực 8, trục chính tích hợp (tốc độ trục chính tối đa 5000 vòng/phút, mâm cặp thuỷ lực… là những thế mạnh về kỹ thuật giúp máy tiện CNC giường nghiêng P-CDS100 có thể ứng dụng linh hoạt trong nhiều lĩnh vực cơ khí, công nghiệp, đặc biệt là gia công phôi trục ngắn và tấm.

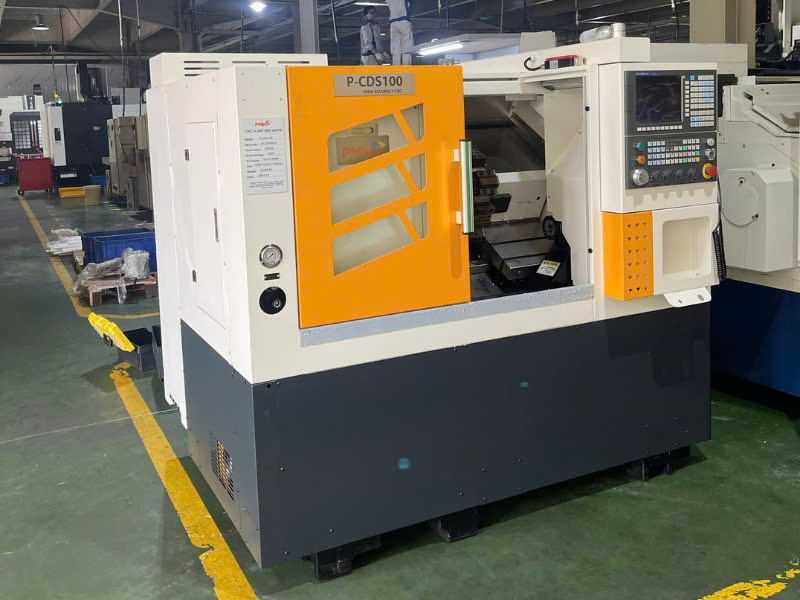

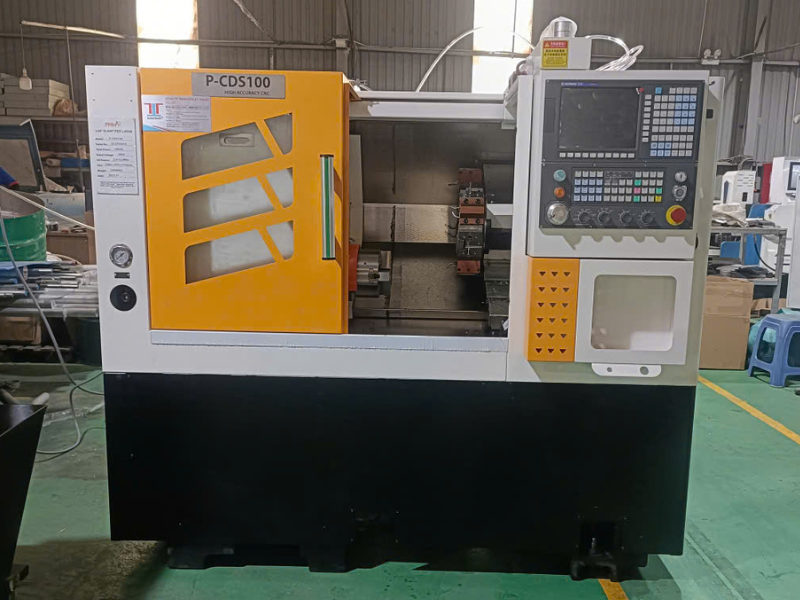

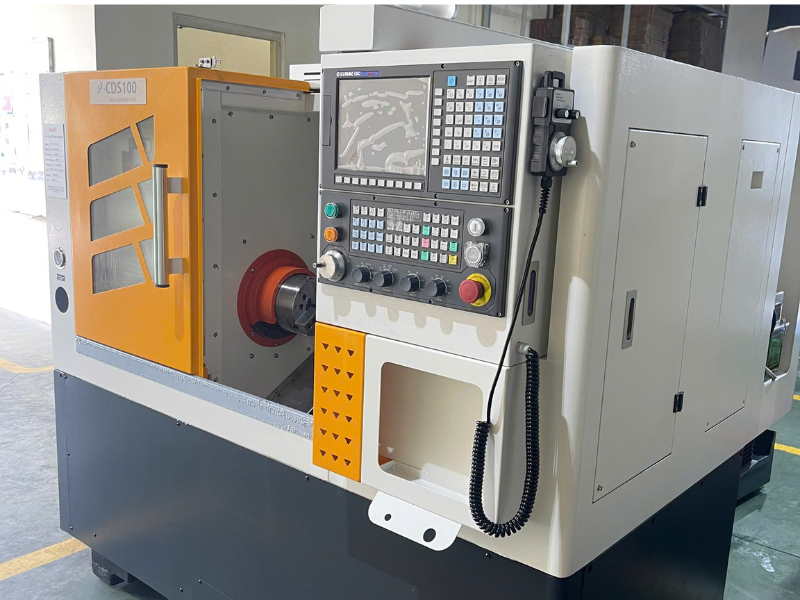

Hình thực tế tại xưởng khách hàng
