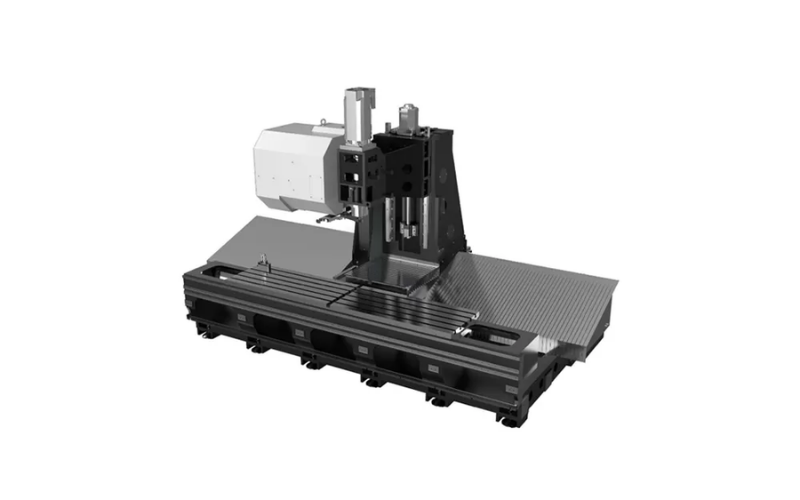

THÔNG TIN TRUNG TÂM GIA CÔNG NHÔM ĐỊNH HÌNH TAIKAN T-V2500 (BT40)

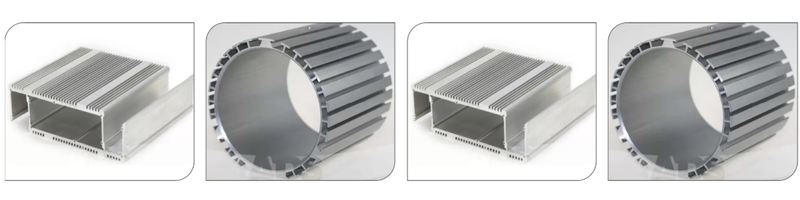

Trung tâm gia công nhôm định hình Taikan T-V2500 (BT40), thiết kế hành trình lớn có thể đáp ứng quy trình khoan và khai thác của khách hàng đối với các bộ phận kim loại màu, khung, biên dạng có kích thước lớn… và có thể đạt được các yêu cầu gia công phay nhanh và tốc độ di chuyển.
- Các trục X, Y và Z của máy công cụ sử dụng các thanh dẫn hướng dạng bi và hệ thống cấp liệu trục X / Y / Z sử dụng bộ truyền động trục vít me để đảm bảo độ cứng và độ chính xác của máy công cụ.
- Ba trục sử dụng động cơ servo AC kỹ thuật số với độ tin cậy cao và hiệu suất niêm phong tốt để đảm bảo hiệu suất động tốt và độ chính xác của máy công cụ có thể được cải thiện bằng cách phân tích và bù đắp vị trí của tọa độ thông qua hệ thống điều khiển số hiệu suất cao được nhập khẩu.
- Quá trình thoát phoi chuỗi phía trước, thoát phoi trơn tru hơn và hiệu quả hơn, đồng thời dễ làm sạch.
- Gầm máy và các bộ phận khác được đúc nguyên khối bằng gang chất lượng cao có độ bền cao, chịu va đập cao hoặc các bộ phận hàn kết cấu thép, để đáp ứng các yêu cầu gia công và cắt.
- Được trang bị hệ thống Mitsubishi M80B CNC hiệu suất cao, đảm bảo sự ổn định của việc điều khiển máy công cụ và số lượng dữ liệu theo yêu cầu của người sử dụng.
- Điều khiển các chức năng xử lý và các chức năng phụ trợ.
- Có 24 dao dạng đĩa từ nhóm, với chất lượng đáng tin cậy và hiệu suất ổn định.
- Trục chính sử dụng đơn vị trục chính tốc độ cao của nhóm nền tảng, được trang bị đầu ghép trực tiếp BT40-12000r / phút, đầu trước của trục chính sử dụng thiết kế mê cung và có chức năng bảo vệ màn khí để ngăn chất lỏng cắt khỏi vào ổ trục chính.
- Tốc độ di chuyển nhanh tối đa của trục X của máy công cụ là 20m / phút, tốc độ di chuyển nhanh tối đa của trục Y là 28 m / phút và tốc độ di chuyển nhanh tối đa của trục Z của máy công cụ là 28 m / phút Tốc độ di chuyển nhanh rút ngắn thời gian xử lý và đảm bảo tốc độ di chuyển nhanh giúp cải thiện hiệu quả xử lý. Thời gian xử lý được rút ngắn và đảm bảo hiệu quả xử lý được cải thiện.
THÔNG SỐ KỸ THUẬT TRUNG TÂM GIA CÔNG NHÔM ĐỊNH HÌNH TAIKAN T-V2500 (BT40)
Hạng mục |
Đơn vị | Thông số | Ghi Chú | ||
Phạm vi xử lý |
Hành trình trục X | mm | 2500 | ||
Hành trình trục Y | mm | 550 | |||
Hành trình trục Z | mm | 550 | |||
Khoảng cách từ mũi trục chính đến bàn làm việc | mm | 150-700 | |||
Bàn làm việc |
Kích thước bàn (L X W) | mm | 2500*550 | ||
Bàn làm việc chịu lực (thậm chí chịu tải) | Kg | 800 | |||
Khe chữ T (số lượng chiều rộng khe cắm * khoảng cách) | mm | 5-18*100 | |||
Con quay |
Công suất động cơ (định mức / thời gian ngắn) | kW | 7.5/11 | ||
Mô-men xoắn động cơ (Định mức / Thời gian ngắn) | N.m | 35.8/95.5 | |||
Phạm vi tốc độ trục chính | rpm | 20-12000 | |||
Đường kính trục chính | mm | Ф150 | |||
Côn trục chính | / | BT40 | |||
Động cơ | Công suất động cơ X / Y / Z | Kw | 4.5/3.0/3.0 | ||
Tốc độ | Phạm vi cắt | mm/min | 1-10000 | ||
Tốc độ di chuyển nhanh trục X / Y / Z | m/min | 20/28/28 | |||
Độ chính xác máy công cụ | Định vị chính xác (X / Y / Z) | mm | 0.015/0.01/0.01 | GB/T 18400.4
(全行程) |
|
Độ chính xác định vị lặp lại (X / Y / Z) | mm | 0.01/0.006/0.006 | |||
Tạp chí dụng cụ |
Số dao | 把 | 24(圆盘) | ||
Khối lượng | Kg | 7 | |||
Chiều dài dao | mm | 250 | |||
Đường kính tối đa (dao đầy đủ / dao rỗng liền kề) | mm | Ф70/Ф150 | |||
Khác |
Hệ thống CNC | Mitsubishi M80B | |||
Nguồn khí | Lưu lượng | L/min | ≥200(ANR) | ||
Áp suất không khí | MPa | 0.6-0.8 | |||
Công suất thiết bị | kVA | 30 | |||
Dung tích tối đa của két nước (ước chừng) | L | 350 | |||
Kích thước máy | mm | 6800*3200*2800 | Tương ứng với trục X * Y * Z | ||
Trọng lượng máy | Kg | 10000 |
TULOCTECH – NHÀ PHÂN PHỐI CHÍNH THỨC SẢN PHẨM TAIKAN TẠI VIỆT NAM
TULOCTECH với hơn 12 năm hoạt động và phát triển, đang là một trong những đơn vị hàng đầu tại Việt Nam trong lĩnh vực nhập khẩu, phân phối và sản xuất các sản phẩm máy CNC, máy biến áp, phụ tùng – thiết bị, vật tư cơ khí…
- Cam kết 100% hàng chính hãng
- Máy mới, nguyên tem, nguyên kiện
- Phục vụ khách hàng vô điều kiện, coi khách hàng là số 1
- Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
- 3 tháng 1 lần đến thăm máy và chia sẻ cách dùng máy tối ưu nhất đạt độ bền, độ chính xác dài lâu.
- Có mặt trong vòng 24h – 48h nếu máy có sự cố
- Hợp đồng rõ ràng, nêu rõ trách nhiệm của các bên.
- Bảo hành 12 tháng với mọi sản phẩm
Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về Trung tâm gia công nhôm định hình Taikan T-V2500 (BT40) hãy liên hệ với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.
