Trung tâm Gia công Phay và Tiện 5 trục FH-135P-C

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Mục Lục

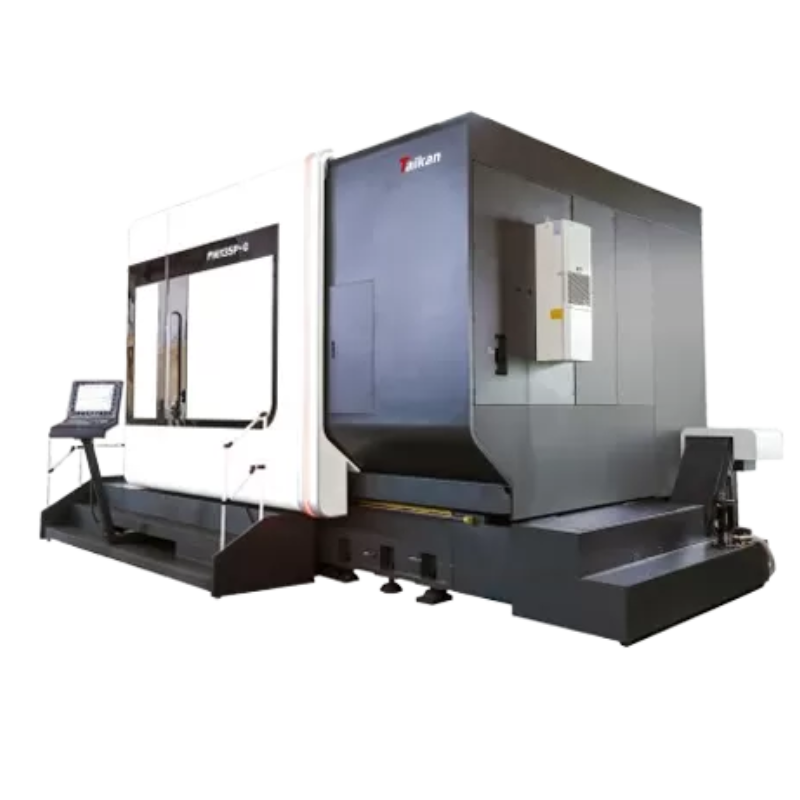

Giới thiệu Trung tâm gia công phay và tiện 5 trục Taikan FH135P-C

Taikan FH135P-C là trung tâm gia công 5 trục phay – tiện tích hợp thuộc dòng FH Series cao cấp, được thiết kế để gia công các chi tiết phức tạp với độ chính xác cao trong một lần gá. Máy giúp giảm thời gian sản xuất, hạn chế sai số tích lũy và tối ưu quy trình gia công hiện đại.

Với bàn xoay đường kính 1400 mm và khả năng chịu tải lớn, FH135P-C đặc biệt phù hợp với các chi tiết kích thước trung bình đến lớn trong các ngành công nghiệp yêu cầu độ chính xác cao.

Thông số kỹ thuật Trung tâm gia công phay và tiện 5 trục Taikan FH135P-C

Mục	FH135P-C
Hành trình trục X/Y/Z	1450×1450×1000mm
Khoảng cách từ đầu phay ngang trung tâm đến bàn làm việc	30~1030mm
Tốc độ bàn xoay	53 vòng/phút
Kích thước bàn làm việc	φ1400mm
Tải trọng tối đa của bảng	Xay 4000kg Xoay 3000kg
Đầu phay xoay (trục B)	Tiêu chuẩn
Phạm vi vung gậy (0 = Theo phương thẳng đứng / 180 = Theo phương ngang)	-15°~ +180°
Tốc độ định mức trục B	50 vòng/phút
Khoảng cách từ đầu trục chính thẳng đứng đến mặt bàn	160~1160mm
Trục chính điện Tốc độ tối đa	10000 vòng/phút
Công suất (S1-100%/40%DC)	42/58kW
Mô-men xoắn (S1-100%/40%DC)	215/350 hải lý
Độ côn trục chính	Giảm dần 1:10
Giao diện công cụ	HSK100A
Dung tích kho dụng cụ	40T
Đường kính/chiều dài/trọng lượng tối đa của dụng cụ	φ135mm/300mm/12kg
Thời gian thay đổi dụng cụ (Từ dụng cụ này sang dụng cụ khác)	4 giây
Khoan (Chuẩn hóa thép cacbon trung bình)	φ50mm
Gia công ren (Chuẩn hóa thép cacbon trung bình)	M40
Di chuyển nhanh	40m/phút
Độ chính xác định vị X/Y/Z	0,006mm
Độ chính xác định vị lặp lại X/Y/Z	0,004mm
Độ chính xác định vị B/C
Độ chính xác định vị lặp lại B/C
Đầu dò hồng ngoại
Dụng cụ đo định vị dụng cụ (Dụng cụ đo trong khu vực gia công)
Chiều cao máy (Máy tiêu chuẩn)	4150mm
Diện tích chiếm dụng của phần thân chính (Dài * Rộng)	5905×4100mm
Diện tích chiếm dụng của kho dụng cụ (Dài * Rộng)	2200×1600mm
Diện tích chiếm dụng của băng tải chip (Dài * Rộng)	3700×1250mm
Diện tích chiếm dụng của bể chứa nước (Dài * Rộng)
Diện tích chiếm dụng của toàn bộ máy (không bao gồm bình chứa nước) (Dài * Rộng)
Trọng lượng máy	42000kg

Đặc điểm nổi bật của trung tâm gia công phay và tiện 5 trục Taikan FH135P-C

Máy được trang bị nhiều công nghệ tiên tiến phục vụ gia công 5 trục

• Hành trình X/Y/Z lớn 1450 × 1450 × 1000 mm, gia công linh hoạt nhiều kích thước chi tiết
• Bàn xoay C-axis tốc độ 53 rpm, hỗ trợ phay và tiện trong cùng một lần gá
• Đầu trục B-axis xoay từ -15° đến +180°, gia công đa góc linh hoạt
• Trục chính tốc độ cao 10.000 rpm, công suất lên đến 42/58 kW
• Chuẩn dao HSK100A, ổ dao 40 vị trí, thay dao nhanh chỉ 4 giây
• Độ chính xác cao: định vị 0.006 mm, lặp lại 0.004 mm

Ngoài ra, máy sử dụng kết cấu hấp thụ rung tốt và hệ truyền động trực tiếp giúp tăng độ ổn định và tuổi thọ thiết bị

Ứng dụng của trung tâm gia công phay và tiện 5 trục Taikan FH135P-C

Nhờ khả năng gia công 5 trục đồng thời, máy được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp

• Gia công chi tiết hàng không vũ trụ, kết cấu phức tạp
• Sản xuất khuôn mẫu kích thước lớn, độ chính xác cao
• Gia công linh kiện năng lượng, dầu khí
• Gia công chi tiết máy công nghiệp nặng
• Gia công chi tiết nhiều mặt trong một lần gá

Máy đặc biệt phù hợp với các doanh nghiệp cần gia công chi tiết phức tạp, yêu cầu độ chính xác cao và tối ưu hóa quy trình sản xuất

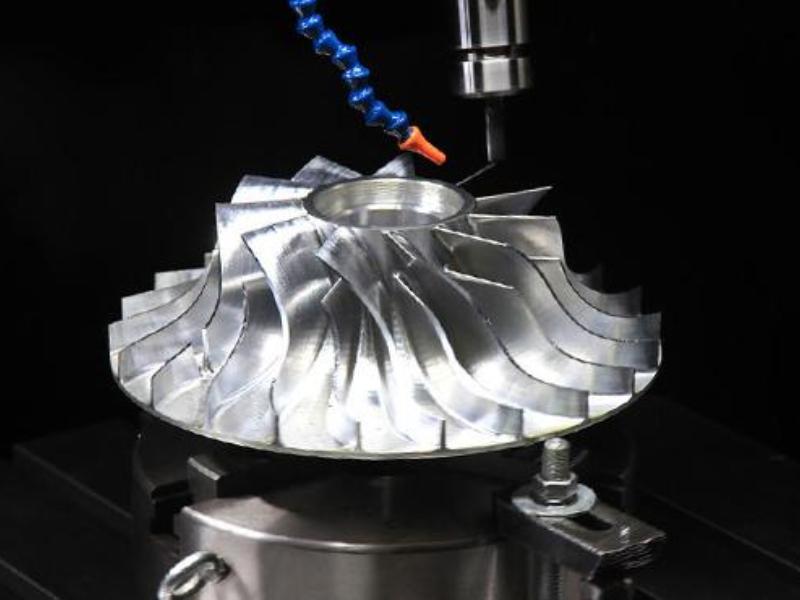

Lĩnh vực gia công của trung tâm gia công phay và tiện 5 trục Taikan FH135P-C
