Servo máy tiện CNC là gì? Chức năng và nguyên lý hoạt động
Servo máy tiện CNC là bộ phận quan trọng không thể thiếu trong việc giúp máy tiện CNC vận hành tốc độ cao, chính xác và hiệu suất. Đồng thời, quyết định khả năng vận hành ổn định của toàn bộ quá trình gia công. Vậy tại sao nó lại có thể vận hành chính xác và mạnh mẽ đến như vậy? Đọc ngay bài viết dưới đây của TULOCTECH để biết được câu trả lời chính xác.
Servo máy tiện CNC là gì?

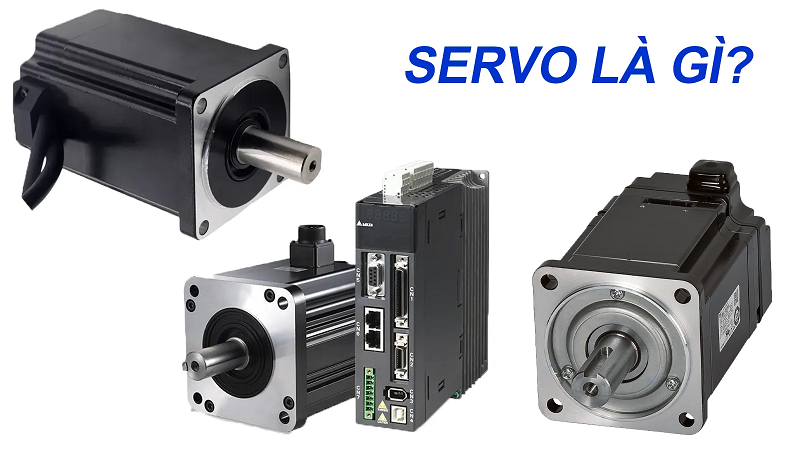

Servo máy tiện CNC là hệ thống động cơ thực hiện bước điều khiển chính xác hệ thống các trục X/Z của máy tiện hoặc kèm theo các trục C, trục phụ nếu có. Servo cho phép máy di chuyển với tốc độ phù hợp, đúng vị trí và đúng với gia tốc tuỳ theo lệnh của hệ điều khiển CNC.
So với động cơ thường, servo trên máy tiện CNC có thể phản hồi vị trí liên tục, duy trì sự chính xác trong suốt quá trình gia công. Servo sử dụng encoder để liên tục gửi tín hiệu vị trí về hệ thống điều khiển, tự hiệu chỉnh sai lệch nếu có.
Trong sản xuất thực tế, servo đảm nhiệm nhiều vai trò hơn, có thể bao gồm:
- Chuyển động tịnh tiến của bàn dao
- Định vị chính xác dao cắt
- Đồng bộ chuyển động giữa các trục
- Đảm bảo tốc độ và lực cắt ổn định
Cấu tạo và nguyên lý hoạt động của servo máy tiện CNC
Cấu tạo
Một hệ thống Servo máy tiện CNC hoàn chỉnh thường bao gồm:
- Động cơ servo
- Bộ điều khiển servo (servo drive)
- Encoder phản hồi
- Cáp nguồn và cáp tín hiệu
- Hệ thống truyền động cơ khí (vít me bi, khớp nối)
Nguyên lý hoạt động
Nguyên lý hoạt động của servo máy tiện CNC chủ yếu dựa vào hệ thống điều khiển CNC. Sau khi lệnh gia công được kích hoạt, servo sẽ điều khiển động cơ quay theo tốc độ yêu cầu.
Đồng thời, encoder sẽ liên tục gửi tín hiệu phản hồi, nếu có sai lệch vị trí giữa vị trí yêu cầu và vị trí thực tế, hệ thống sẽ tự động hiệu chỉnh phù hợp ngay lập tức.
Cụ thể về chu trình điều khiển khép kín của servo máy tiện CNC bao gồm:
- CNC phát lệnh vị trí/tốc độ
- Servo drive điều khiển động cơ
- Encoder phản hồi vị trí thực
- Servo drive so sánh và hiệu chỉnh
Chính nhờ cơ chế hiện đại này giúp cho động cơ servo vận hành ổn định, đạt độ ổn định và chính xác cao.
Về động cơ servo trục X và Servo trục Z trên máy tiện CNC, trục X chuyển động ngang, còn trục Z chuyển động theo chiều dọc của trục chính. Để có thể chuyển động chính xác và phối hợp giữa 2 trục, cần phải nhờ đến động cơ servo ổn định để đảm bảo sản phẩm đầu ra chất lượng, đạt chuẩn.
Ngoài ra, nhiều máy tiện CNC hiện đại còn sử dụng servo cho trục C hoặc trục phụ để thực hiện tiện các chi tiết ren chính xác, phay mặt đầu hoặc gia công đa trục.
Tầm quan trọng của servo máy tiện CNC

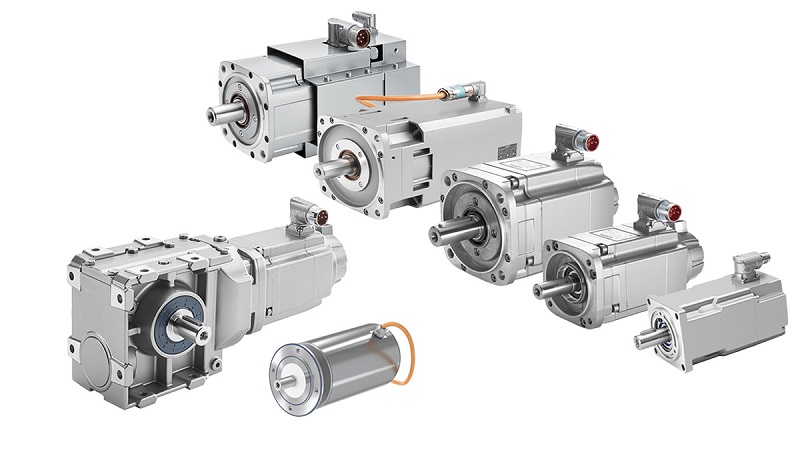

Trong gia công cơ khí chính xác, đặc biệt là tiện tinh, tiện ren, tiện côn hay gia công biên dạng phức tạp, servo máy tiện CNC là yếu tố quyết định độ lặp lại và độ ổn định kích thước. Những tính năng hiện đại của servo giúp máy tiện CNC trở nên đa năng và linh hoạt hơn.
- Đảm bảo độ chính xác vị trí cao, giúp các trục X, Z di chuyển đúng quỹ đạo, đáp ứng yêu cầu dung sai khắt khe trong gia công chi tiết
- Kiểm soát tốc độ và mô-men xoắn ổn định, giúp quá trình cắt diễn ra mượt mà, hạn chế rung động và sai lệch kích thước
- Nâng cao độ lặp lại, đặc biệt quan trọng trong sản xuất hàng loạt, đảm bảo các chi tiết luôn đồng nhất về chất lượng
- Giúp tăng tốc độ gia công, rút ngắn thời gian chu kỳ mà vẫn giữ độ chính xác cao
- Giảm mài mòn cơ khí, nhờ khả năng phản hồi nhanh và điều khiển chính xác chuyển động
- Góp phần kéo dài tuổi thọ máy tiện CNC, giảm chi phí bảo trì và sửa chữa.
Ứng dụng của servo máy tiện CNC trong thực tế
Servo máy tiện CNC được ứng dụng phổ biến trong gia công thực tế có thể kể đến như:
- Trong lĩnh vực hàng không: Servo đảm nhiệm vai trò điều khiển chính xác các bề mặt điều hướng của máy bay mô hình, giúp chuyển động ổn định và phản hồi nhanh theo từng tín hiệu điều khiển.
- Trong ngành robot công nghiệp: Servo được ví như “cơ bắp” của cánh tay robot, cho phép thực hiện các thao tác phức tạp với độ chính xác cao, lặp lại ổn định trong môi trường sản xuất liên tục.
- Trong công nghiệp hàng không vũ trụ: Servo góp phần kiểm soát các hệ thống thủy lực và cơ cấu chuyển động quan trọng, nơi yêu cầu độ tin cậy và chính xác gần như tuyệt đối.
- Trong các thiết bị điện tử tiêu dùng: Từ đầu đọc DVD đến thiết bị Blu-ray hoặc rất nhiều các chi tiết khác, Servo đảm bảo khả năng điều khiển cơ học chính xác, giúp thiết bị vận hành mượt mà và ổn định theo thời gian.
- Trong ngành công nghiệp ô tô: Servo đóng vai trò then chốt trong việc duy trì tốc độ, hỗ trợ điều khiển và vận hành các hệ thống phụ trợ, góp phần nâng cao hiệu suất và độ an toàn của phương tiện.
Servo máy tiện CNC không chỉ là một bộ phận truyền động đơn thuần, mà là yếu tố cốt lõi quyết định độ chính xác, độ ổn định và hiệu suất của toàn bộ máy tiện CNC. Việc hiểu rõ servo, từ khái niệm, cấu tạo đến nguyên lý hoạt động và ứng dụng thực tế, sẽ giúp doanh nghiệp sử dụng máy hiệu quả và đầu tư đúng hướng.
Với kinh nghiệm thực tế trong lĩnh vực máy CNC và dịch vụ kỹ thuật, TULOCTECH luôn sẵn sàng tư vấn giải pháp servo phù hợp, tối ưu cho từng nhu cầu gia công và định hướng phát triển lâu dài của doanh nghiệp.
————–
