So sánh đầu kẹp ER và đầu kẹp SK: Những điểm khác và giống nhau

Đầu kẹp ER và đầu kẹp SK đều là 2 dòng đầu kẹp dao được sử dụng phổ biến trong gia công CNC hiện đại. Nhờ có đầu kẹp dao mà dao cụ được cố định chắc chắn, đảm bảo độ chính xác và hiệu suất cắt gọt trong suốt quá trình gia công. Vậy giữa đầu kẹp ER và đầu kẹp SK thì loại nào tốt hơn, được sử dụng nhiều hơn. Bài viết dưới đây của TULOCTECH sẽ giải đáp thắc mắc này một cách chi tiết cho Quý bạn đọc.

Tổng quan về đầu kẹp ER và đầu kẹp SK

Trong gia công CNC, đầu kẹp dao (thuật ngữ tiếng Anh gọi là Tool Holder) là bộ phận rất quan trọng và không thể thiếu. Nó là bộ phận trung gian kết nối giữa dao cụ và trục chính máy CNC, quyết định độ ổn định, độ chính xác cũng như hiệu suất gia công cắt gọt trên máy CNC. Và trong rất nhiều loại đầu kẹp dao trên thị trường hiện nay, đầu kẹp ER và SK đều là những model được sử dụng rất phổ biến trong các xưởng gia công cơ khí chính xác.

Tuy nhiên, không phải ai cũng hiểu rõ sự khác biệt của 2 loại này để đưa ra sự lựa chọn phù hợp nhất với nhu cầu gia công của mình.

Đầu kẹp ER là gì?

Đầu kẹp ER là loại đầu kẹp được sử dụng phổ biến nhất hiện nay, thường được dùng cho các gia công phay CNC. Đặc điểm của dòng này chính là sử dụng collet với các chuẩn thông dụng như ER16, ER20, ER25, ER32, ER40… Loại này cho phép kẹp được nhiều loại dao có kích thước khác nhau chỉ với thiết kế 1 đầu thân kẹp.

Các dòng đầu kẹp ER sở hữu ưu điểm như:

• Tính linh hoạt cao
• Dễ sử dụng
• Giá mềm, dễ đầu tư

Chính nhờ đó mà đầu kẹp ER được sử dụng rộng rãi trong các xưởng gia công cơ khí chính xác. Từ các xưởng gia công nhỏ lẻ cho đến các dây chuyền sản xuất công nghiệp hiện đại.

Đầu kẹp SK là gì?

Đầu kẹp SK cũng phổ biến không kém đầu kẹp ER, các loại thường được dùng nhất là SK collet chuck hoặc một số dòng đầu kẹp dạng cơ khí SK chuyên dụng. Đây là loại đầu kẹp có thiết kế tối ưu về độ cứng vững, thường ứng dụng trên các nguyên công yêu cầu độ chính xác, ổn định cao nhờ lực kẹp lớn.

Trong thực tế sản xuất, đầu kẹp SK thường được được dùng trong các gia công nặng, nhu cầu gia công cắt nặng với yêu cầu giảm thiểu rung động. Tuy nhiên, so với đầu kẹp ER thì các model đầu kẹp SK thường ít linh hoạt hơn, nhưng ngược lại rất ổn định và bền bỉ khi cắt gọt.

HOT: LIST ĐẦU KẸP DAO PMW CHẤT LƯỢNG CAO, GIÁ CẠNH TRANH TẠI TULOCTECH

So sánh sự khác biệt giữa đầu kẹp ER và đầu kẹp SK

Cả đầu kẹp ER và đầu kẹp SK đều là những model đầu kẹp dao rất được ưa chuộng hiện nay, đều là dạng collet côn xẻ rắn giúp cho khoảng kẹp dao được rộng hơn trên cùng một sản phẩm. Đáp ứng tốt và hiệu quả nhiều nhu cầu kẹp khác nhau trên cùng 1 collet.

Điểm giống nhau giữa đầu kẹp ER và đầu kẹp SK

Trước khi tìm hiểu sâu hơn về đầu kẹp ER và đầu kẹp SK, bạn cần hiểu rõ những điểm giống nhau cũng như nguyên lý hoạt động của các loại đầu kẹp dao này.

• Cả đầu kẹp ER và đầu kẹp ER đều là đầu kẹp dao dùng trên máy phay CNC
• Đều có nhiệm vụ cố định dao cụ và truyền lực từ trục chính xuống dao cụ để dao thực hiện cắt gọt
• Thiết kế tối ưu và đều có thể được lắp trên các chuẩn trục chính phổ biến như BT, HSK, CAT…
• Chất lượng đầu kẹp dao đều ảnh hưởng trực tiếp đến độ đảo dao, độ rung và chất lượng sản phẩm
• Đều có thể ứng dụng cho các nguyên công từ phay, khoan cho đến taro tuỳ theo cấu hình của máy CNC.

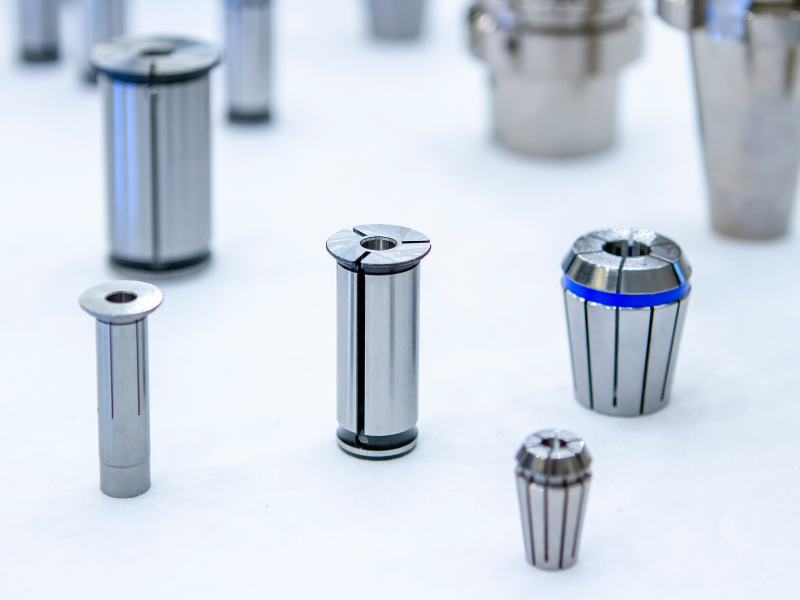

Điểm khác nhau giữa đầu kẹp ER và đầu kẹp SK

1. Khác nhau về cấu tạo

• Đầu kẹp ER có thiết kế tối ưu với góc côn 16 độ (8 độ trên một mặt), sử dụng collet đàn hồi, có khả năng kẹp các loại dao có nhiều kích thước đường kính khác nhau. Đặc biệt, có thế mạnh hỗ trợ thay dao nhanh và linh hoạt:
• Đầu kẹp SK có cấu tạo nổi bật hơn, thiết kế 8 độ 2 bên (4 độ trên một mặt), với độ cứng vững cao và khả năng đàn hồi thấp hơn, chuyên dụng cho các nhu cầu gia công nặng, yêu cầu độ chính xác và chắc chắn của dao cụ.

2. Khác nhau về cơ cấu kẹp

• Đầu kẹp ER có cơ cấu kẹp toàn phần giúp dao cố định ở cả phần côn lẫn phần đầu kẹp của collet. Nhờ đó, giúp bảo vệ dao cắt và đầu kẹp hiệu quả hơn.
• Đầu kẹp SK có lực kẹp và lựa xiết được đánh giá hiệu quả hơn so với đầu kẹp ER. Ưu điểm lớn chính là độ đảo thấp, chỉ khoảng 5µm, nên rất phù hợp với những nhu cầu gia công tốc độ cao hoặc gia công lỗ lâu.

3. Khác nhau về tính linh hoạt

• Đầu kẹp ER nổi bật về tính linh hoạt, với khoảng kẹp rộng hơn nhờ vào cấu tạo đặc trưng. Nên dòng đầu kẹp này thường được sử dụng trong gia công tinh nhiều hơn so với gia công tốc độ cao. Ngoài ra, đầu kẹp ER cũng rất linh hoạt, có thể sử dụng cho nhiều loại dao với các kích thước khác nhau, phù hợp cho các xưởng gia công đa dạng chi tiết.
• Đầu kẹp SK có thiết kế tối ưu với một dải dao nhất định, nên thường ít linh hoạt hơn so với đầu kẹp ER. Tuy nhiên, đổi lại là đầu kẹp SK đem lại hiệu suất cắt ổn định hơn.

4. Khác nhau về độ chính xác

• Đầu kẹp ER được đánh giá cao hơn về khả năng duy trì độ chính xác trong gia công, với điều kiện sử dụng đầu kẹp ER chất lượng cao và được lắp đặt đúng kỹ thuật. Tuy nhiên, độ chính xác của loại đầu kẹp này rất nhanh bị mòn, làm tăng độ đảo và giảm độ chính xác cũng như phát sinh các sự cố gia công.
• Đầu kẹp SK được thiết kế với độ cứng cao, duy trì độ chính xác tốt hơn tốt hơn trong các điều kiện gia công nặng và khó.

5. Khác nhau về giá thành

• Đầu kẹp ER có chi phí đầu tư thấp hơn, dễ mua, dễ thay thế khi cần thiết
• Đầu kẹp SK thường có chi phí cao hơn, phù hợp với các nhu cầu gia công chuyên dụng

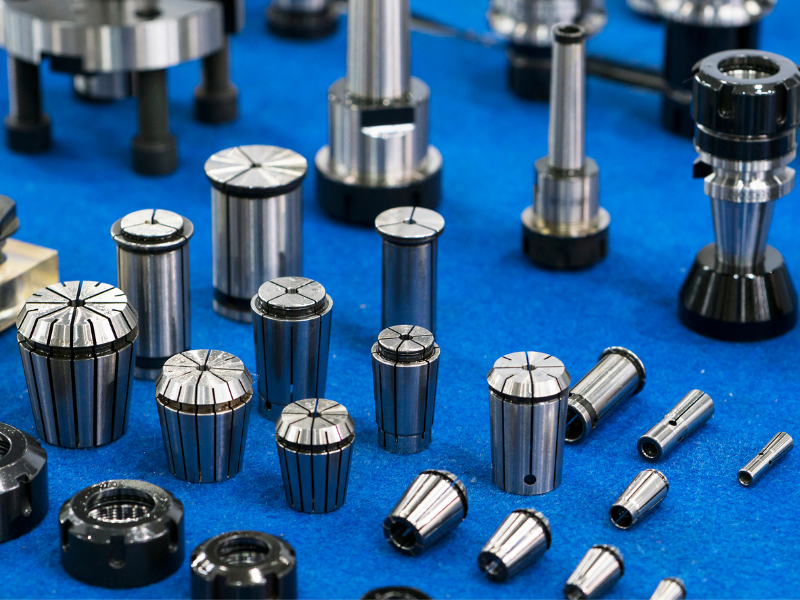

Khi nào nên chọn đầu kẹp ER, khi nào nên chọn đầu kẹp SK?

Dựa vào những thông tin trên, có thể thấy đầu kẹp ER và đầu kẹp SK đều có những ưu điểm, hạn chế riêng. Tuỳ theo từng nhu cầu sản xuất và ngân sách đầu tư để chọn lựa dòng đầu kẹp phù hợp.

Doanh nghiệp nên chọn đầu kẹp ER khi:

• Có nhu cầu gia công đa dạng các loại chi tiết khác nhau và cần thay dao thường xuyên
• Gia công linh hoạt mức độ nhẹ và vừa
• Ngân sách có giới hạn, cần loại đầu kẹp có chi phí hợp lý, dễ đầu tư
• Phù hợp với các xưởng CNC vừa và nhỏ, chạy hàng với số lượng không quá lớn.

Doanh nghiệp nên chọn đầu kẹp SK khi:

• Các nhu cầu gia công nặng, cần cắt sâu và yêu cầu lực kẹp lớn
• Cần gia công chạy hàng chính xác, giảm tiểu rung động tối đa
• Gia công hàng khuôn mẫu, các chi tiết lớn hoặc gia công trên các loại vật liệu cứng
• Không quá quan trọng về giá cả, chỉ quan tâm đến độ ổn định và độ bền lâu dài.

Việc hiểu rõ về đầu kẹp ER và đầu kẹp SK sẽ giúp doanh nghiệp dễ dàng đưa ra sự lựa chọn phù hợp trong gia công cơ khí chính xác. Ngoài ra, việc chọn lựa đúng loại đầu kẹp sẽ giúp nâng cao hiệu suất gia công và kéo dài tuổi thọ của dao cắt nói riêng lẫn máy CNC nói chung.

Và nếu bạn đang phân vân không biết nên chọn đầu kẹp ER hoặc đầu kẹp SK cho máy CNC, hãy liên hệ ngay với TULOCTECH để được hỗ trợ tư vấn chi tiết tuỳ theo nhu cầu gia công thực tế nhé.

————–
