Ụ trước máy tiện CNC là gì? Cấu tạo và chức năng
Ụ trước máy tiện CNC là thuật ngữ dùng để chỉ nơi tập trung các cơ cấu quan trọng nhất phục vụ quá trình cắt gọt. Nơi đây được xem là đầu não của máy tiện, giúp đảm bảo độ chính xác, tính ổn định và hiệu suất vượt trội khi gia công. Vậy cụ thể ụ trước máy tiện CNC là gì? Chức năng của nó trong gia công thực tế là gì? Cùng tìm hiểu chi tiết trong bài viết dưới đây của TULOCTECH.
Ụ trước máy tiện CNC là gì?

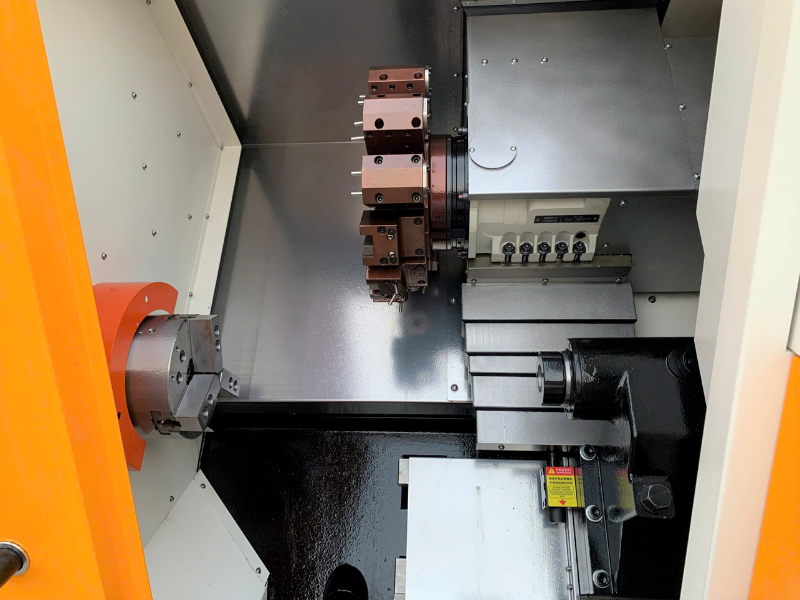

Ụ trước máy tiện CNC là bộ phận nằm ở phần đầu của máy, nó có nhiệm vụ giữ và truyền chuyển động quay cho trục chính. Tại vị trí trục chính sẽ kẹp mâm cặp, collet hoặc đồ gá dùng để cố định phôi trong quá trình gia công. Hiểu đơn giản thì mọi hoạt động thao tác cắt gọt trên máy tiện CNC đều sẽ bắt đầu từ ụ trước máy tiện CNC.
Về vị trí tổng thể, nó thường nằm cố định trên thân máy, ở phía bên trái theo hướng quan sát khi người vận hành đứng đối diện với máy. Đây là vị trí hợp lý giúp máy tiện CNC hoạt động bền bỉ và hiệu suất ngay cả khi vận hành gia công liên tục.

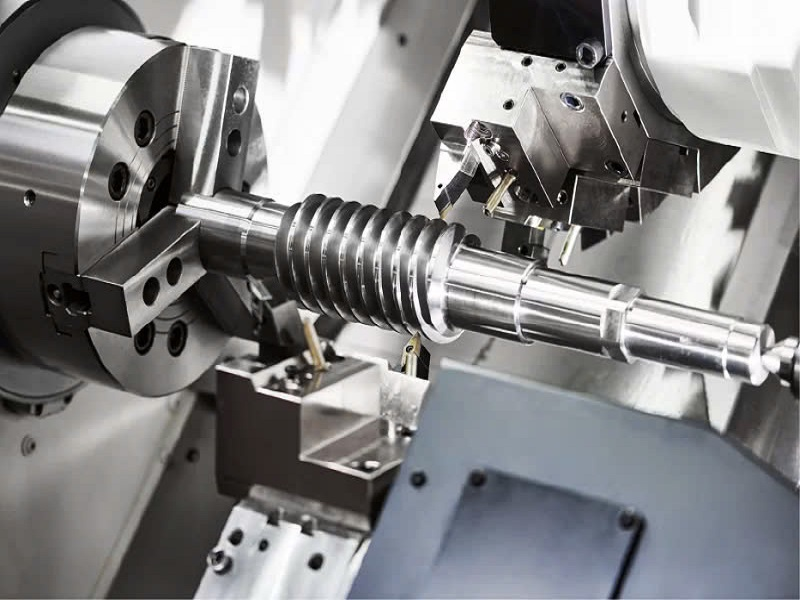

So với ụ sau hay bàn dao, ụ trước máy tiện có kết cấu phức tạp hơn, tích hợp nhiều chi tiết cơ khí và truyền động quan trọng. Với vai trò nền tảng là trung tâm chuyển động của máy tiện CNC, phần ụ trước luôn được các hãng sản xuất máy CNC đầu tư thiết kế và chế tạo rất kỹ lưỡng.
Cấu tạo ụ trước máy tiện CNC
Cấu tạo cơ bản của ụ trước máy tiện gồm các bộ phận như: thân ụ trước, trục chính, ổ trục, hệ truyền động, động cơ trục chính và các hệ thống cơ cấu bôi trơn, hệ thống làm mát.
Cụ thể vai trò của từng bộ phận như sau:
- Thân ụ trước: Phần thân ụ trước thường được ưu tiên làm từ vật liệu cứng, gang chất lượng cao hoặc hợp kim đặc biệt. Với khả năng giảm rung và có khả năng chịu lực tốt. Đây chính là nền tảng cơ học đảm bảo toàn bộ ụ trước hoạt động ổn định hiệu suất và bền bỉ lâu dài.
- Trục chính: Đây chính là bộ phận quan trọng nhất của ụ trước máy tiện. Trục chính có vai trò giữ và quay phôi với tốc độ cao, đảm bảo duy trì độ chính xác và độ đồng tâm.
- Ổ trục trục chính: Ổ trục bên trong ụ trước máy tiện thường được thiết kế với độ chính xác cao, thường là ổ bi hoặc ổ trượt. Những loại này giúp cho hệ thống trục chính quay mượt, giảm thiểu ma sát và duy trì độ ổn định.
- Hệ thống truyền động trục chính: Hệ truyền động trục chính có nhiệm vụ truyền động trực tiếp hoặc gián tiếp thông qua qua dây đai. Trong đó, truyền động trực tiếp có khả năng giúp tăng độ chính xác và giảm rung hiệu quả.
- Động cơ trục chính: Động cơ trục chính thường được tích hợp bên trong ụ trước máy tiện CNC. Trong đó, động cơ servo hoặc động cơ motor trục chính công suất lớn có khả năng giúp duy trì lực cắt ổn định. Chính sự kết hợp giữa động cơ và hệ thống trục chính là yếu tố ảnh hưởng trực tiếp đến hiệu suất gia công của máy.
- Hệ thống bôi trơn và làm mát: Để đảm bảo tuổi thọ, ụ trước máy tiện được trang bị hệ thống bôi trơn tự động và làm mát trục chính. Dầu bôi trơn giúp giảm ma sát, hạn chế mài mòn. Đây là chi tiết nhỏ nhưng đóng vai trò rất lớn trong vận hành lâu dài.
- Hệ thống cover bao che: Các phớt chắn dầu, vòng làm kín trong ụ trước máy tiện giúp ngăn bụi, phoi và dung dịch làm mát xâm nhập vào bên trong. Nhờ đó, các chi tiết quan trọng luôn được bảo vệ tối ưu trong môi trường gia công khắc nghiệt.
Chức năng của ụ trước máy tiện CNC
Ụ trước máy tiện CNC đảm nhiệm vai trò quan trọng trong việc vận hành máy CNC gia công hiệu suất và ổn định. Một số chức năng cụ thể như sau:
- Chức năng truyền chuyển động quay
Đây là chức năng chính của ụ trước máy tiện, giúp truyền chuyển động quay từ động cơ đến trục chính và phôi. Tốc độ quay dù lớn hay nhỏ, đều được điều khiển chính xác thông qua hệ điều khiển CNC. Đây cũng chính là yếu tố hàng đầu quyết định trực tiếp đến tốc độ cắt và chất lượng bề mặt gia công.
- Chức năng kẹp và giữ phôi
Ụ trước máy tiện đảm nhiệm việc kẹp chặt phôi trong suốt quá trình gia công. thông qua mâm cặp hoặc collet. Trên những máy tiện CNC chất lượng cao, độ chắc chắn của ụ trước giúp giảm thiếu tối đa tình trạng rung lắc.
- Chức năng đảm bảo độ đồng tâm
Độ đồng tâm giữa trục chính và phôi cũng phụ thuộc rất lớn vào chất lượng của ụ trước máy tiện. Trường hợp sử dụng ụ trước kém chất lượng, không chính xác, dễ khiến cho sản phẩm sai lệch kích thước, sai biên dạng, bề mặt kém chất lượng.
- Chức năng chịu tải và lực cắt
Trong quá trình tiện gia công tốc độ cao, lực cắt sẽ tác động trực tiếp lên trục chính và ụ trước. Nếu ụ trước cứng cáp kết hợp với kết cấu máy cứng vững giúp máy tăng khả năng chịu tải lớn, không gây biến dạng phôi. Đây là yếu tố rất quan trọng, nhất là khi gia công vật liệu cứng hoặc gia công cắt thô.
- Chức năng nâng cao độ chính xác gia công
Một ụ trước máy tiện chất lượng cao giúp giảm rung động, ổn định tốc độ quay và đảm bảo độ chính xác lặp lại. Nhờ đó, máy tiện CNC đáp ứng tốt các yêu cầu gia công chính xác và sản xuất hàng loạt.
- Chức năng hỗ trợ gia công tự động
Đối với các máy tiện CNC hiện đại, ụ trước thường được tích hợp hệ thống cảm biến, hệ thống encoder và hệ thống điều khiển thông minh. Những yếu tố này giúp máy CNC dễ dàng thực hiện gia công tự động hoá, nhờ đó giúp nâng cao hiệu suất sản xuất và giảm thiểu sự phụ thuộc vào tay nghề của KTV đứng máy.
TULOCTECH – Đơn vị cung cấp máy tiện CNC chất lượng cao, giá cạnh tranh
TULOCTECH là đơn vị chuyên cung cấp máy tiện CNC chất lượng cao, giá hợp lý và đáp ứng tốt nhu cầu gia công chính xác tại Việt Nam. Với dải sản phẩm đa dạng từ các dòng máy tiện tiêu chuẩn 3 trục, 5 trục… với nhiều thông số kỹ thuật và thông số khác nhau.
Đặc biệt, những dòng máy này đều được thiết kế với bộ phận ụ trước chất lượng cao, cứng cáp giúp duy trì độ chính xác, độ đồng tâm khi gia công tiện tốc độ cao. Các dòng máy được cấu hình với nhiều option phù hợp với thực tế sản xuất tại Việt Nam.
Bên cạnh cung cấp máy chất lượng cao, TULOCTECH cũng cung cấp dịch vụ kỹ thuật và hậu mãi chuyên nghiệp, hỗ trợ lắp đặt, đào tạo vận hành và bảo trì, bảo dưỡng định kỳ, giúp máy tiện CNC luôn hoạt động ổn định.
Ụ trước máy tiện CNC là bộ phận trung tâm, quyết định trực tiếp đến độ chính xác, độ bền và hiệu suất gia công của máy tiện CNC. Việc hiểu rõ khái niệm, cấu tạo và chức năng của ụ trước giúp người dùng khai thác tối đa năng lực thiết bị và đầu tư đúng đắn. Nếu bạn đang tìm kiếm máy tiện CNC chất lượng cao, ụ trước cứng vững, giá cạnh tranh, TULOCTECH chính là đối tác đáng tin cậy cho chiến lược sản xuất lâu dài.
————–
