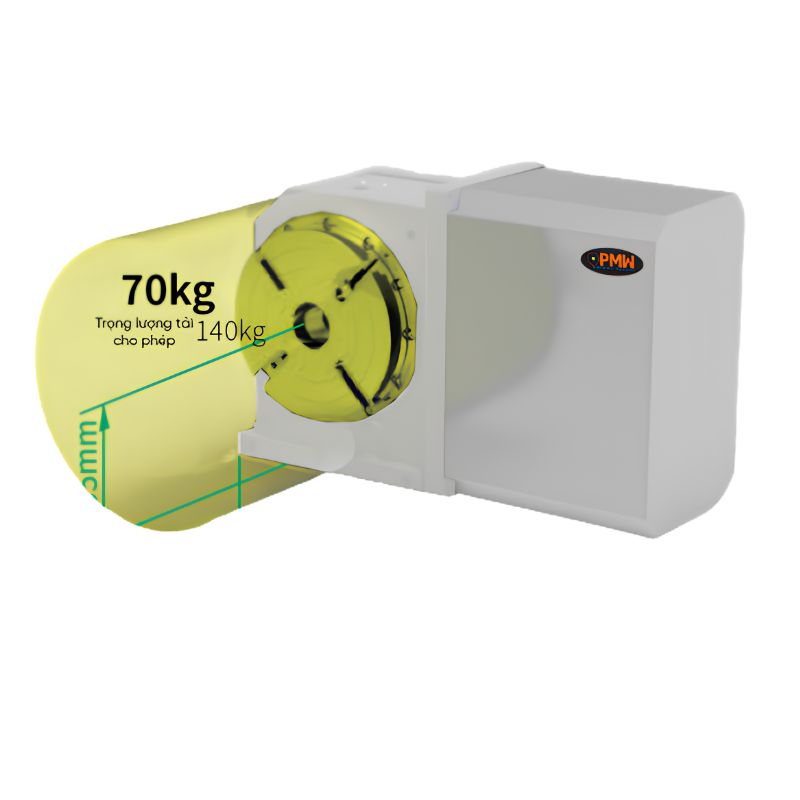

BÀN XOAY TRỤC 4 PMW P4C-170-B

Giá: Liên hệ

THÔNG TIN CHI TIẾT SẢN PHẨM

Mô tả
Đánh giá (0)

Bàn xoay trục 4 PMW P4C-170-B là giải pháp tối ưu giúp mở rộng khả năng gia công của máy CNC với chi phí đầu tư hợp lý, đồng thời đáp ứng yêu cầu về độ chính xác, độ cứng vững và độ ổn định trong quá trình vận hành.

Được thiết kế theo cơ cấu truyền động cam con lăn (Roller Cam) tiên tiến, PMW P4C-170-B mang đến khả năng định vị chính xác, loại bỏ độ rơ truyền động và duy trì độ chính xác trong thời gian dài. Sản phẩm phù hợp với nhiều dòng máy phay CNC hiện nay, đáp ứng hiệu quả nhu cầu gia công khuôn mẫu, linh kiện ô tô, điện tử, thiết bị y tế và cơ khí chính xác.

Mục Lục

Giới thiệu chung về bàn xoay trục 4 PMW P4C-170-B

PMW P4C-170-B là dòng bàn xoay trục 4 sử dụng cơ cấu truyền động cam con lăn, được phát triển nhằm mang lại độ chính xác cao, khả năng chịu tải lớn và tuổi thọ vận hành bền bỉ. So với cơ cấu bánh răng trục vít truyền thống, công nghệ cam con lăn giúp loại bỏ khe hở truyền động, giảm ma sát và duy trì độ chính xác ổn định ngay cả sau thời gian dài sử dụng.

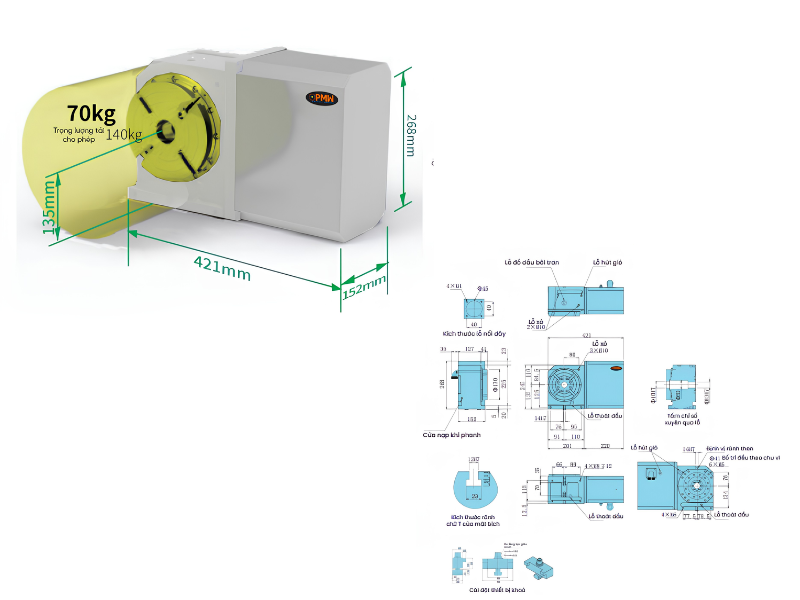

Bàn xoay có đường kính mâm Ø170 mm, chiều cao tâm 135 mm, thiết kế nhỏ gọn giúp dễ dàng lắp đặt trên nhiều trung tâm gia công CNC. Hệ thống khóa khí nén kết hợp tỷ số truyền 1:50 mang lại khả năng chia độ chính xác, phù hợp với các nguyên công khoan, phay, taro và gia công nhiều mặt trên cùng một lần gá đặt.

Ngoài ra, PMW P4C-170-B còn tương thích với nhiều hệ điều khiển CNC phổ biến như Fanuc, Mitsubishi và Syntec, giúp doanh nghiệp dễ dàng tích hợp vào dây chuyền sản xuất hiện có.

Thông số kỹ thuật

P4D-170-B
Đường kính mâm		mm	Φ170
Đường kính lỗ thông		mm	Φ46
Mô men phanh		N.m	110
Trọng lượng sản phẩm		kg	65
Chiều cao đến tấm lỗ		mm	135
Trọng lượng tải cho phép	Thẳng	kg	40
Trọng lượng tải cho phép	Thẳng + Đuôi	kg	80
Tải trọng cho phép (hệ thống không khóa)	Khi FXL phanh	N.m	300
	FXL	N.m	550
	Mô-men xoắn cắt liên tục	N.m	250
Phương pháp làm mát			Tự làm mát
Độ chính xác vị trí		arc sec	±10
Độ chính xác vị trí lặp lại		arc sec	4
Độ lệch trục của bàn làm việc		mm	0.015
Độ lệch tâm hướng tâm của bàn làm việc		mm	0.01
Độ phẳng của bàn làm việc		mm	0.01
Tính thẳng đứng của bàn làm việc lắp đặt thẳng đứng		mm	0.02

Ưu điểm

Ứng dụng công nghệ cam con lăn (Roller Cam) giúp loại bỏ độ rơ truyền động, nâng cao độ chính xác và độ cứng vững
Khả năng duy trì độ chính xác sau hàng triệu chu kỳ làm việc, giảm nhu cầu bảo trì và hiệu chỉnh cơ khí
Kết cấu nhỏ gọn, dễ dàng tích hợp trên nhiều trung tâm gia công CNC
Mô-men cắt lớn và khả năng chịu tải cao, phù hợp với nhiều loại vật liệu và điều kiện gia công
Hệ thống khóa khí nén giúp tăng độ ổn định khi gia công tải nặng
Tương thích với nhiều hệ điều khiển CNC phổ biến như Fanuc, Mitsubishi và Syntec.

Ứng dụng

Gia công khuôn mẫu: Gia công các bề mặt nghiêng, lỗ chia độ và biên dạng phức tạp với độ chính xác cao, giảm số lần gá đặt và nâng cao chất lượng bề mặt khuôn.
Gia công linh kiện ô tô: Phù hợp để gia công trục, bánh răng, mặt bích, vỏ hộp số và nhiều chi tiết yêu cầu chia độ chính xác trong ngành công nghiệp ô tô.
Gia công linh kiện điện tử và ngành 3C: Đáp ứng yêu cầu gia công các chi tiết có kích thước nhỏ, hình dạng phức tạp và yêu cầu độ chính xác cao trong sản xuất linh kiện điện tử.
Gia công thiết bị y tế: Ứng dụng trong gia công các chi tiết y tế có dung sai nhỏ, yêu cầu độ ổn định và chất lượng bề mặt cao.
Gia công cơ khí chính xác: P4C-170-B được sử dụng rộng rãi trong các doanh nghiệp cơ khí chính xác, trung tâm gia công CNC và dây chuyền sản xuất tự động, góp phần nâng cao năng suất, giảm thời gian gia công và tối ưu hiệu quả đầu tư.

TẬP ĐOÀN CÔNG NGHỆ TLT – NHÀ PHÂN PHỐI ĐỘC QUYỀN BÀN QUAY TRỤC THỨ 4&5 PMW

TẬP ĐOÀN CÔNG NGHỆ TLT đang là nhà phân phối độc quyền bàn quay trục điện thứ 4&5 PMW tại thị trường Việt Nam. Chúng tôi có hơn 16 năm hoạt động trong lĩnh vực phân phối máy CNC, phụ tùng thiết bị máy CNC, đã từng cung cấp sản phẩm cho hàng ngàn khách hàng và tạo dựng uy tín vững chắc trên thị trường.

Chọn lựa bàn xoay trục thứ 4 điện PMW P4C-170-B do TLT cung cấp, quý khách hoàn toàn yên tâm:

Cam kết chất lượng, chính hãng
Giá cả cạnh tranh
Mẫu mã đa dạng
Giao hàng nhanh chóng
Đáp ứng tốt nhu cầu khách hàng
Chính sách bảo hành 12 tháng
Đội ngũ kỹ thuật giàu kinh nghiệm
Thanh toán linh hoạt, trả góp đến 12 tháng.

Liên hệ với TẬP ĐOÀN CÔNG NGHỆ TLT để được tư vấn, giải đáp chi tiết hơn về giá bàn xoay trục 4 PMW P4C-170-B và các sản phẩm khác nhé!

————-
