Máy tiện CNC 2 trục chính – Đặc điểm, nguyên lý hoạt động

Máy tiện CNC 2 trục chính là dòng máy công cụ đang được sử dụng rất nhiều ở các đơn vị gia công cơ khí chính xác. Vậy máy tiện CNC 2 trục chính có đặc điểm gì? Nguyên lý hoạt động như thế nào?

Máy tiện CNC 2 trục chính là gì?

Máy tiện CNC 2 trục chính hay còn gọi là máy tiện CNC trục chính kép, giống như tên gọi loại máy này có 1 trục chính và 1 trục chính phụ. Trong đó, trục chính phụ có kích thước mâm cặp và công suất lỗ khoan giống trục chính nhưng có mã lực khác nhau.

• Trục chính là trục làm việc chính của máy tiện
• Trục chính phụ thường được gọi là trục đón hoặc trục quay sau và nằm ở bên phải trục chính, có thể cao hơn hoặc bằng trục chính.

Nguyên lý hoạt động của máy tiện CNC trục chính kép

Các loại máy tiện CNC có một trục chính cho phép thực hiện công việc từ một phía, còn máy tiện CNC trục chính kép hay còn gọi là 2 trục chính ( trục chính và trục phụ) một bộ phận có thể được gia công một phần trên trục chính, sau đó được chuyển sang trục chính phụ và thực hiện công việc bổ sung cho mặt còn lại theo cấu hình này.

Trục chính sẽ nằm ở bên trái, còn trục phụ bên phải và nằm đối diện nhau, cho phép một số loại chuyển giao diễn ra giữa các trục quay, giúp máy có thể xử lý các bộ phận gần như liên tục. Trục phụ thường được coi là kém hơn trục chính, vì khả năng khoan xuyên qua giảm, mâm cặp nhỏ hơn và ít mã lực hơn

Máy tiện CNC trục chính kép ngày nay có thể được tự động hóa rất đơn giản, chủ yếu là do chúng có nhiều bàn dao và trục xoay cùng một lúc. Máy tiện CNC trục chính kép có thể được tự động hóa rất đơn giản bằng cách thêm một bộ nạp thanh và sử dụng trục chính thứ hai để hoàn thiện bộ phận.

Để cho phép gia công lùi, trục chính thứ cấp có thể được thiết lập để tiếp cận chi tiết và tháo nó khỏi mâm cặp chính.

Máy tiện CNC 2 trục chính thực hiện được những công việc nào?

• Tiện thẳng
• Tiện côn
• Tạo rãnh ngoài
• Ren
• Khía
• Móc lỗ
• Khoan
• Doa
• Cắt

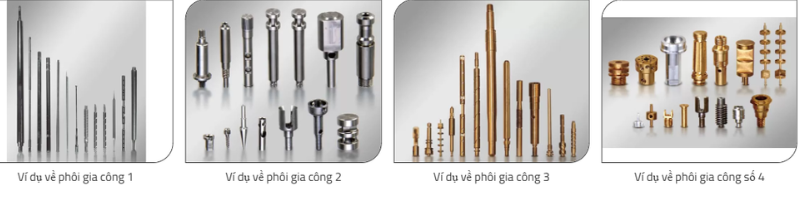

Máy tiện 2 trục chính có thể tạo ra nhiều hình dạng có tính đối xứng trục, như hình nón, hình trụ, đĩa hoặc sự kết hợp của các hình dạng đó. Một số trung tâm tiện thậm chí còn có khả năng tiện đa giác, sử dụng các công cụ xoay đặc biệt để tạo ra các hình dạng như hình lục giác dọc theo trục quay.

Vật liệu gia công máy tiện CNC trục chính kép khá đa dạng từ: nhôm, thép không gỉ, đồng, thau, thép hợp kim, hợp kim titan, đến nhựa

Xem thêm: Trục chính máy tiện CNC – Công dụng, cấu tạo, phân loại

Ưu điểm của máy tiện 2 trục chính

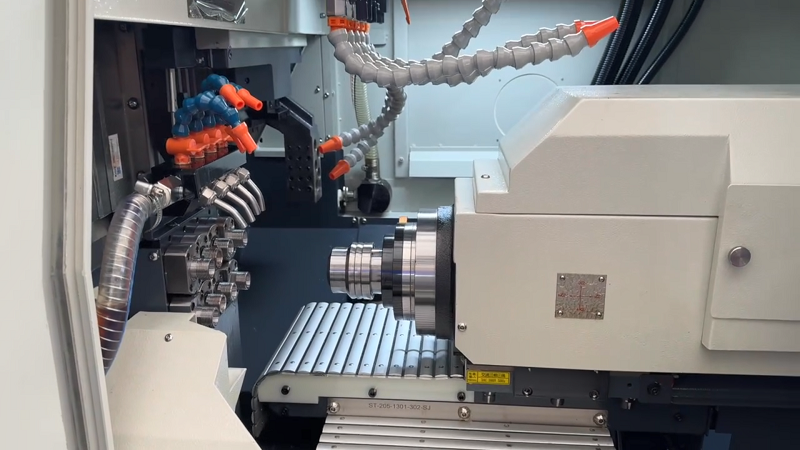

Cải thiện năng suất

Máy tiện CNC trục chính kép bằng cách tự động di chuyển các bộ phận từ mâm cặp này sang mâm cặp khác cho các quy trình thứ cấp, giảm thiểu việc xử lý linh kiện, từ đó sẽ giúp cải thiện năng suất, gia công sản phẩm nhanh chóng hơn. Thời gian gia công cho cùng một bộ phận ngắn hơn từ 4 đến 5 lần so với thời gian gia công trên máy tiện một trục chính (tùy thuộc vào độ phức tạp của bộ phận).

Thích hợp gia công hàng loạt

Những máy này có thể được sử dụng kết hợp với việc nạp và lấy chi tiết bằng rô-bốt hoặc với máy cấp phôi để chạy các chi tiết hàng loạt, mà không cần giám sát nhằm tăng năng suất đáng kể.

Gia công đa mặt

Gia công trên cả hai mặt bằng cách sử dụng các nguyên công phụ như khoan và tarô trên cả hai mặt theo trục hoặc các mặt hướng tâm, cùng với các mặt khác, nhờ khả năng chuyển bộ phận của chúng.

Đảm bảo chất lượng sản phẩm

Không cần phải chuyển một bộ phận từ máy này sang máy khác để thực hiện các hoạt động phụ tiếp theo, dòng máy này xử lý các sản phẩm đảm bảo độ chính xác cao, tính nhất quán của bộ phận cũng được tăng lên, nhờ đó hạn chế tối đa lượng phế phẩm xuất hiện.

Tiết kiệm chi phí

Sự kết hợp của các tùy chọn này trong một máy duy nhất giúp gia công nhiều trục chính trở thành lựa chọn lý tưởng để sản xuất nhanh chóng và tiết kiệm chi phí các bộ phận có độ chính xác cao cỡ nhỏ đến trung bình với khối lượng trung bình đến cao.

Giảm đầu tư nhiều máy

Có thể thực hiện các nhiệm vụ thường được thực hiện bởi hai hoặc ba máy trên một, giúp giảm thời gian cần thiết để sản xuất triệt để một bộ phận nhất định.

Xem thêm: Phân biệt máy tiện đứng CNC & máy tiện ngang CNC – Sự khác nhau

TOP 4 dòng máy tiện trục chính kép Dual-spindle CNC lathe chất lượng cao

Dưới đây là một số model máy tiện trục chính kép thương hiệu Taikan được nhiều doanh nghiệp tin dùng:

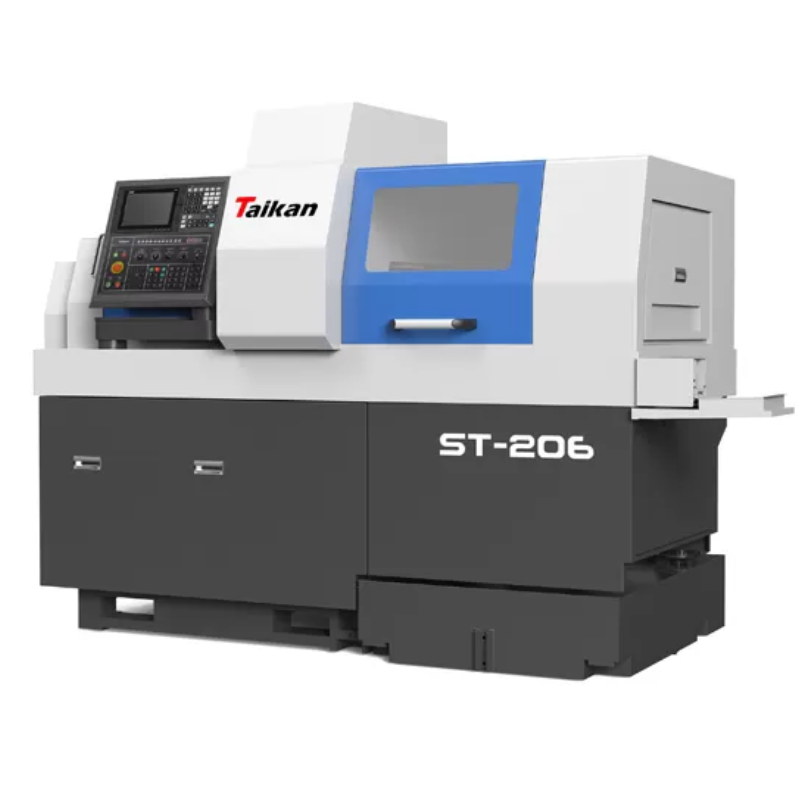

Máy tiện CNC Taikan HST-206

Taikan HST-206 là một trong những model máy tiện đùn CNC Taikan chất lượng cao, được thiết kế với kết cấu cứng vững cùng hệ điều khiển CNC hiện đại, mang đến khả năng gia công ổn định, độ chính xác cao và đáp ứng tốt các yêu cầu sản xuất liên tục trong môi trường công nghiệp.

Đặc biệt, với thiết kế hệ thống trục chính kép cho phép gia công nhiều chi tiết trong cùng một lần gá. Với 6 trục công cụ với tốc độ quay xử lý phôi lên đến 32m/phút, giúp giảm thời gian và tăng năng suất sản xuất, độ chính xác lặp lại ±0.003mm, đáp ứng tiêu chuẩn của ngành khuôn mẫu và linh kiện chính xác

Thông số

• Đường kính gia công tối đa: Ø20 mm
• Chiều dài gia công tối đa: 240 mm
• Tốc độ trục chính: 8000rpm
• Tốc độ di chuyển nhanh (m/phút): Y1/X2: 32, X1/Y2: 20, Z1/Z2: 24

Máy tiện CNC Taikan HST-266

Máy tiện CNC Taikan HST-266 là model nổi bật của dòng Swiss-Type (máy tiện đùn kiểu Thuỵ Sỹ). Dòng này chuyên gia công linh kiện nhỏ, tinh xảo, sản xuất số lượng lớn với yêu cầu độ chính xác khắt khe. Phiên bản 2 trục chính, 6 trục giúp tối ưu chu trình gia công, rút ngắn thời gian cycle và nâng cao năng suất tổng thể.

Thông số

• Đường kính gia công tối đa: Ø26 mm
• Chiều dài gia công tối đa: 240 mm
• Hệ thống điều khiển: Hệ thống Mitsubishi M80LA
• Tốc độ di chuyển nhanh: Y1/X2: 32 m/phút, X1/Y2: 20 m/phút, Z1/Z2: 24 m/phút

Máy tiện CNC Taikan HST-326

HST-326 là model máy tiện đùn chính xác cao với thiết kế trục chính kép và tích hợpthêm 6 trục phụ. Đặc biệt, được phát triển thứ cấp hệ thống Mitsubishi với khả năng bù nhiệt độ hiệu quả.

Thông số

• Đường kính gia công tối đa: Ø38 mm
• Chiều dài gia công tối đa: 240 mm
• Lỗ xuyên trục chính: 40 mm
• Hệ điều khiển: Hệ thống Mitsubishi M80LA
• Tốc độ trục chính: 8.000 rpm

Máy tiện CNC Taikan HST-386

HST-386 là dòng máy tiện Swiss-type CNC cao cấp của Taikan, được thiết kế chuyên biệt để gia công các chi tiết có đường kính nhỏ, chiều dài lớn với độ chính xác cao. Máy được trang bị trục chính kép, 6 trục điều khiển tuyến tính cùng hệ điều khiển Mitsubishi M80LA, cho phép thực hiện đồng thời nhiều nguyên công như tiện, khoan, phay và taro trong một chu trình gia công.

Thông số

• Tối đa đường kính gia công: Ø 38mm
• Tối đa chiều dài gia công: 240mm
• Lỗ xuyên trục chính:Ø 40mm
• Hệ thống điều khiển: Mitsubishi m80la
• Tốc độ trục chính: 8,000 rpm

Vì sao nên mua máy tiện CNC 2 trục chính tại TLT?

Tập đoàn Công nghệ TLT hiện đang là nhà phân phối duy nhất máy CNC Taikan tại Việt Nam, trong đó có các dòng máy tiện CNC 2 trục chính.  Chúng tôi có hơn 16 năm kinh nghiệm trong lĩnh vực phân phối máy CNC, cam kết luôn đảm bảo tốt nhất quyền lợi của khách hàng.

• Cam kết 100% hàng chính hãng
• Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
• Bảo hành 24 tháng đối với tất cả các dòng máy CNC Taikan
• Áp dụng chính sách trả góp đến 12 tháng cho máy mới giúp khách hàng giảm áp lực tài chính
• Dịch vụ bảo hành bảo dưỡng uy tín, chuyên nghiệp
• Luôn hỗ trợ tốt nhất, nhanh chóng nhất cho khách hàng
• Quy tụ đội ngũ kỹ thuật viên giàu kinh nghiệm, chuyên môn cao
• Chi phí hợp lý
• Mẫu mã đa dạng cho khách hàng lựa chọn.

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy tiện CNC 2 trục chính hãy liên hệ với TLT nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.

————
