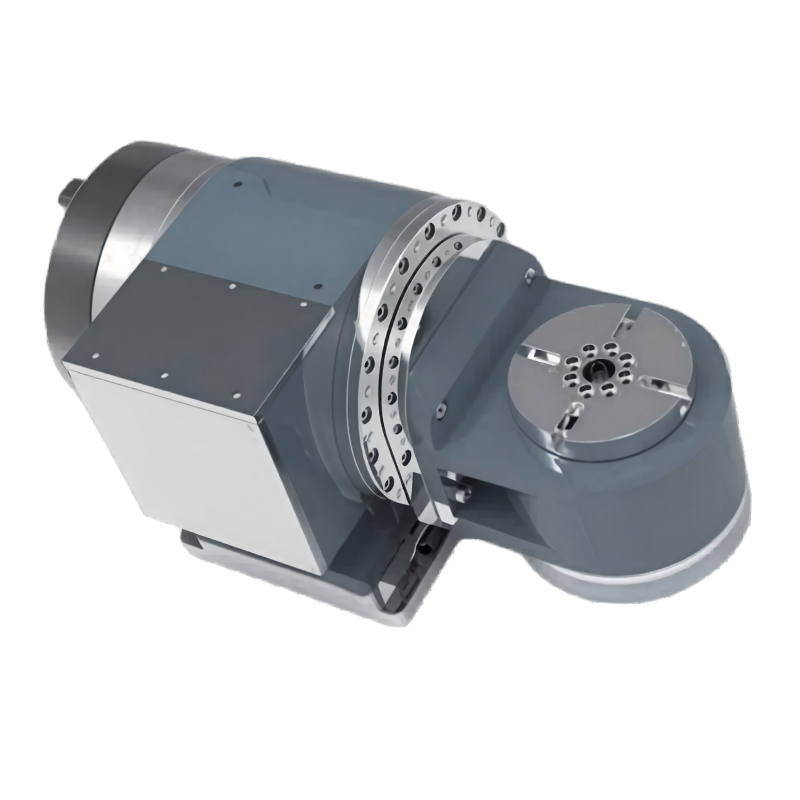

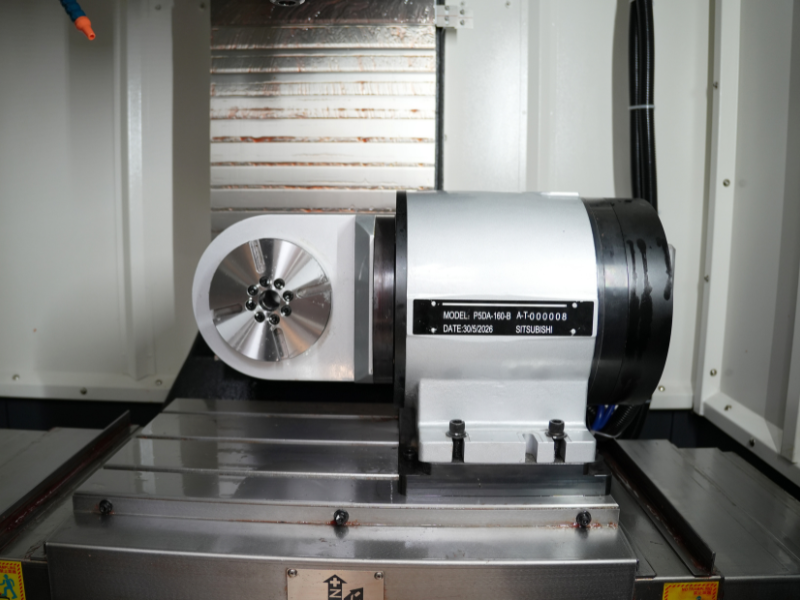

Bàn xoay trục 5 điện PMW P5DA-160-B

Bàn xoay trục 5 điện PMW P5DA-160-B là giải pháp tối ưu dành cho các doanh nghiệp gia công cơ khí chính xác đang có nhu cầu nâng cấp trung tâm gia công CNC lên khả năng gia công 5 trục. Sở hữu công nghệ truyền động trực tiếp (DDR), kết hợp bộ mã hóa độ chính xác cao và hệ thống khóa khí nén ổn định, P5DA-160-B mang đến khả năng định vị chính xác, vận hành linh hoạt và nâng cao hiệu suất gia công.

Giới thiệu chung

Bàn xoay trục 5 điện PMW P5DA-160-B thuộc dòng bàn xoay 5 trục cao cấp của PMW, được thiết kế nhằm đáp ứng yêu cầu gia công đa mặt trên cùng một lần gá đặt. Với cấu trúc cánh tay đơn (Single Arm) kết hợp công nghệ truyền động trực tiếp DDR cho cả trục nghiêng (A) và trục quay (C), sản phẩm giúp giảm đáng kể sai số truyền động, nâng cao độ chính xác và cải thiện chất lượng bề mặt sau gia công.

Khác với các bàn xoay sử dụng hộp giảm tốc truyền thống, P5DA-160-B ứng dụng động cơ truyền động trực tiếp, giúp loại bỏ độ rơ cơ khí, tăng tốc độ phản hồi và đảm bảo chuyển động mượt mà trong suốt quá trình gia công. Đồng thời, hệ thống khóa khí nén với mô-men khóa lớn giúp tăng độ cứng vững khi cắt gọt, hạn chế rung động và duy trì độ ổn định ngay cả khi gia công các vật liệu có độ cứng cao.

Bên cạnh đó, sản phẩm còn được trang bị bộ mã hóa có độ phân giải cao, cho phép định vị chính xác đến từng phần nghìn độ, đáp ứng yêu cầu gia công các chi tiết có dung sai nghiêm ngặt. Vỏ bàn xoay được đúc bằng gang có thành phần kim loại đặc biệt, giúp tăng khả năng hấp thụ rung động, nâng cao tuổi thọ thiết bị và đảm bảo hiệu suất vận hành ổn định trong thời gian dài.

Thông số kỹ thuật

P5DA-160-B
Kích cỡ	Lỗ thông bàn làm việc		mm	Φ28
	Chiều cao tâm xoay trục nghiêng		mm	200
	Đường kính bàn làm việc		mm	160
	Đường kính quay tối đa của phôi		mm	220
	Chiều cao trục nghiêng – chiều cao đĩa		mm	235
	Khe chữ T		mm	12H7
Đã khóa/Trạng thái bị khóa	Mô-men xoắn khóa	Trục nghiêng	Nm	200
		Trục quay	Nm	120
	Phương pháp khóa	Trục nghiêng		Áp suất không khí
		Trục quay		Áp suất không khí
	Áp lực khóa	Trục nghiêng	Mpa	0.6
		Trục quay	Mpa	0.6
Thông số động cơ	Góc tối thiểu		Deg	0.001
	Tốc độ tối đa của bàn làm việc	Trục nghiêng	RPM	200
		Trục quay	RPM	500
	Trọng lượng	( Không có đế)	Kg	130
	Tải trọng cho phép theo phương thẳng đứng của bàn làm việc		Kg	25
	Tải trọng ngang cho phép của bàn làm việc		Kg	40
	Phương pháp làm mát trục nghiêng			Tự làm mát
	Phương pháp làm mát trục quay			Tự làm mát
	Mô-men xoắn định mức	Trục nghiêng	Nm	223
		Trục quay	Nm	24
	Mô-men xoắn cực đại	Trục nghiêng	Nm	459
		Trục quay	Nm	133
Sự chính xác	Độ chính xác vị trí	Trục nghiêng	arc sec	±8
		Trục quay	arc sec	±8
	Độ chính xác vị trí lặp lại	Trục nghiêng	arc sec	5
		Trục quay	arc sec	5
	Góc nghiêng		Deg	±120

Ưu điểm nổi bật

Công nghệ truyền động trực tiếp DDR nâng cao hiệu suất gia công

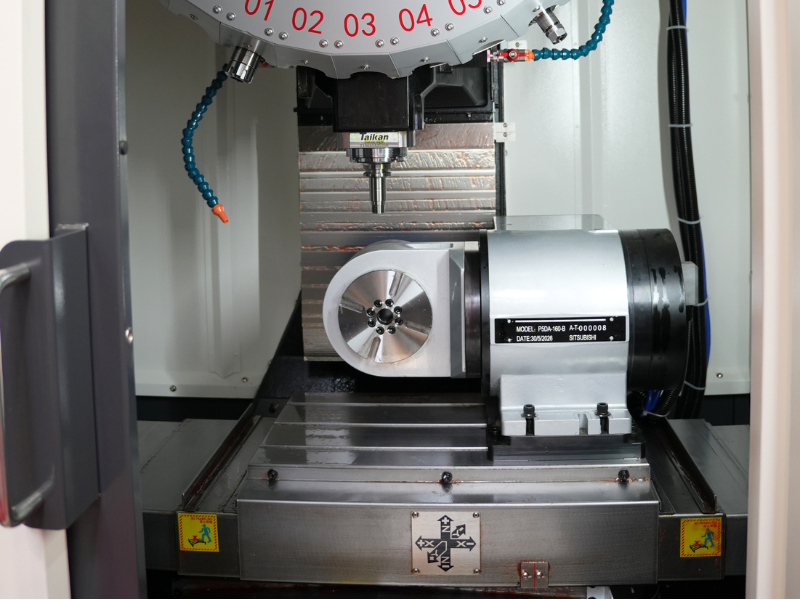

PMW P5DA-160-B sử dụng động cơ truyền động trực tiếp (Direct Drive Rotary) cho cả hai trục, giúp loại bỏ các cơ cấu truyền động trung gian như bánh răng hay đai truyền.

Độ chính xác định vị cao đáp ứng gia công chi tiết phức tạp

Với độ chính xác định vị ±8 arcsec và độ lặp lại chỉ 5 arcsec, P5DA-160-B đáp ứng tốt các yêu cầu gia công có dung sai nghiêm ngặt. Giúp doanh nghiệp nâng cao chất lượng sản phẩm, giảm tỷ lệ phế phẩm và đảm bảo tính đồng nhất giữa các chi tiết.

Hệ thống khóa khí nén tăng độ cứng vững

Bàn xoay được trang bị hệ thống khóa khí nén độc lập cho cả trục nghiêng và trục quay với áp suất làm việc 0.6 MPa. Khi khóa, bàn xoay tạo lực giữ chắc chắn, hạn chế rung động trong quá trình cắt gọt và giúp duy trì độ chính xác ngay cả khi gia công vật liệu cứng hoặc cắt với tải lớn.

Thiết kế nhỏ gọn, tối ưu không gian làm việc

Thiết kế cánh tay đơn giúp mở rộng không gian gia công, tạo điều kiện thuận lợi cho việc tiếp cận nhiều góc cắt khác nhau mà vẫn giảm nguy cơ va chạm giữa dao, phôi và trục chính. Điều này đặc biệt hữu ích khi gia công các chi tiết có biên dạng phức tạp.

Tương thích với nhiều hệ thống CNC

PMW P5DA-160-B có khả năng tích hợp với nhiều hệ điều khiển CNC phổ biến, giúp doanh nghiệp dễ dàng nâng cấp máy phay CNC hiện có lên khả năng gia công 5 trục mà không cần thay đổi toàn bộ dây chuyền sản xuất.

Kết cấu gang chất lượng cao, vận hành bền bỉ

Thân bàn xoay được chế tạo từ vật liệu gang có độ cứng cao, giúp tăng khả năng hấp thụ rung động, hạn chế biến dạng nhiệt và duy trì độ ổn định trong suốt quá trình vận hành. Đây là yếu tố quan trọng giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.

Ứng dụng của bàn xoay trục 5 điện PMW P5DA-160-B

• Gia công linh kiện ô tô: Bàn xoay cho phép gia công nhiều mặt trên cùng một lần gá đặt, phù hợp với các chi tiết động cơ, hộp số, cụm truyền động và các linh kiện yêu cầu độ chính xác cao trong ngành công nghiệp ô tô.
• Gia công khuôn mẫu: Khả năng xoay và nghiêng linh hoạt giúp dao cắt tiếp cận các bề mặt cong, hốc sâu và biên dạng 3D phức tạp, góp phần nâng cao chất lượng bề mặt khuôn và giảm thời gian gia công.
• Gia công linh kiện điện tử và ngành 3C: P5DA-160-B đáp ứng yêu cầu gia công các chi tiết có kích thước nhỏ, hình dạng phức tạp và dung sai nghiêm ngặt, phù hợp với lĩnh vực điện tử, thiết bị thông minh và sản xuất linh kiện chính xác.
• Gia công hàng không và thiết bị y tế: Nhờ khả năng định vị chính xác cùng độ ổn định cao, sản phẩm đáp ứng yêu cầu gia công các chi tiết có hình học phức tạp trong ngành hàng không, thiết bị y tế và các lĩnh vực đòi hỏi tiêu chuẩn kỹ thuật khắt khe.
• Gia công cơ khí chính xác: Bàn xoay PMW P5DA-160-B được ứng dụng rộng rãi trong các doanh nghiệp cơ khí chính xác, trung tâm gia công CNC và dây chuyền sản xuất tự động, góp phần nâng cao năng suất, giảm thời gian gá đặt và tối ưu hiệu quả đầu tư.

TẬP ĐOÀN CÔNG NGHỆ TLT – NHÀ PHÂN PHỐI ĐỘC QUYỀN BÀN QUAY TRỤC THỨ 4&5 PMW

TẬP ĐOÀN CÔNG NGHỆ TLT đang là nhà phân phối độc quyền bàn quay trục điện thứ 4&5 PMW tại thị trường Việt Nam. Chúng tôi có hơn 16 năm hoạt động trong lĩnh vực phân phối máy CNC, phụ tùng thiết bị máy CNC, đã từng cung cấp sản phẩm cho hàng ngàn khách hàng và tạo dựng uy tín vững chắc trên thị trường.

Chọn lựa bàn xoay trục thứ 5 điện PMW P5DA-160-B do TLT cung cấp, quý khách hoàn toàn yên tâm:

• Cam kết chất lượng, chính hãng
• Giá cả cạnh tranh
• Mẫu mã đa dạng
• Giao hàng nhanh chóng
• Đáp ứng tốt nhu cầu khách hàng
• Chính sách bảo hành 12 tháng
• Đội ngũ kỹ thuật giàu kinh nghiệm
• Thanh toán linh hoạt, trả góp đến 12 tháng.

Liên hệ với TẬP ĐOÀN CÔNG NGHỆ TLT để được tư vấn, giải đáp chi tiết hơn về giá bàn xoay trục thứ 5 điện PMW P5DA-160-B và các sản phẩm khác nhé!

————-
