Cấu tạo tủ điện máy tiện CNC chi tiết từ A-Z

Cấu tạo tủ điện máy tiện CNC là một trong những bộ phận quan trọng trên máy tiện CNC, được ví như bộ não trung tâm điều khiển toàn bộ các thao tác vận hành của máy. Những model máy tiện CNC hiện đại sẽ có hệ thống tủ điện chất lượng, linh kiện “xịn” và vận hành hiệu quả.

Tủ điện máy tiện CNC là gì?

Việc hiểu rõ cấu tạo tủ điện máy tiện CNC là kiến thức đặc biệt cần thiết với những người quản lý, chủ xưởng sản xuất hoặc các doanh nghiệp chuyên gia công tiện cơ khí chính xác nói chung.

Bởi vì có rất nhiều xưởng sản xuất thường chỉ quan tâm đến phần cơ chứ không quan tâm đến phần điện. Đến khi máy phát sinh lỗi, sự cố sẽ rất khó xử lý nhanh do không nắm rõ cấu tạo tủ điện máy tiện CNC. Hậu quả là dẫn đến chẩn đoán sai, sửa chữa sai cách hoặc thay thế linh kiện không cần thiết.

Do đó, việc hiểu rõ cấu tạo của tủ điện máy tiện CNC sẽ giúp doanh nghiệp chủ động hơn trong bảo trì, sửa chữa, đánh giá chất lượng máy tiện cũng như chọn lựa dịch vụ kỹ thuật uy tín.

Dưới đây là một số thông tin quan trọng bạn cần tìm hiểu và nắm vững:

Khái niệm tủ điện máy tiện CNC

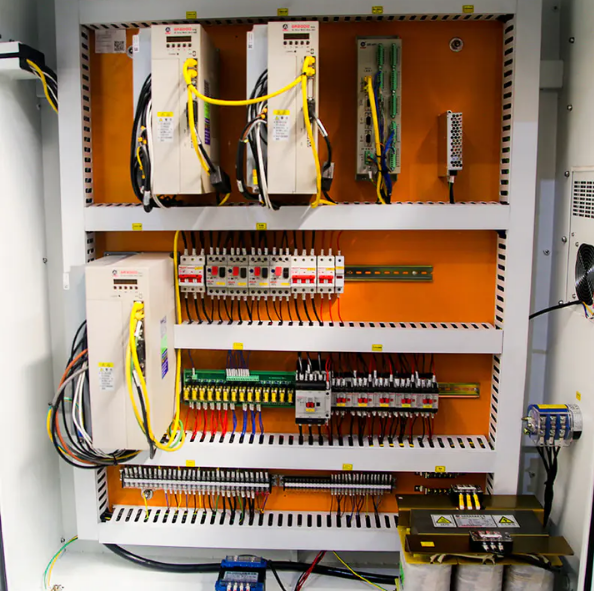

Tủ điện máy tiện CNC là nơi tập hợp tất cả các thiết bị điện & điện tử cần có trên một chiếc máy tiện CNC, có nhiệm vụ điều khiển, cấp nguồn điện, bảo vệ và đồng thời thực hiện giám sát toàn bộ hoạt động vận hành của máy tiện CNC. Từ các chuyển động trục, tốc độ trục chính, hoạt động của hệ thống bơm, hệ thống làm mát, bôi trơn… đều được điều khiển thông qua tủ điện.

Cắt nghĩa đơn giản hơn, thì cấu tạo tủ điện máy tiện CNC sẽ quyết định việc máy có chạy ổn định hay không, có đảm bảo độ  chính xác hay không và có duy trì được sự ổn định và bền bỉ trong môi trường sản xuất khắc nghiệt hay không.

Vai trò của tủ điện máy tiện CNC

Tủ điện không chỉ đơn thuần là nơi chứa hệ thống linh kiện liên quan đến điện, mà nó còn là nơi quyết định khả năng vận hành của máy tiện CNC. Một chiếc tủ điện chất lượng cao, được thiết kế đúng chuẩn sẽ giúp giảm thiểu các sự cố phát sinh ngoài ý muốn như các lỗi servo, giảm nhiễu, lỗi vận hành do điều khiển… Từ đó giúp tăng tuổi thọ cho tủ điện nói riêng và toàn bộ máy CNC nói chung.

XEM THÊM: Quy trình bảo dưỡng máy tiện CNC đơn giản, dễ thực hiện

Cấu tạo tủ điện máy tiện CNC chi tiết

Cấu tạo tủ điện máy tiện CNC cơ bản được chia làm 4 nhóm chính là: hệ thống cấp nguồn, hệ thống điều khiển,hệ thống truyền động (servo) và hệ thống giám sát. Mỗi nhóm bộ phận sẽ đảm nhiệm chức năng khác nhau, nhưng đồng thời vẫn có khả năng phối hợp linh hoạt với các bộ phận khác để duy trì tính đồng bộ và ổn định của máy tiện CNC.

Chi tiết từng bộ phận trong cấu tạo tủ điện máy tiện CNC:

1. Phần vỏ tủ điện

Đây là nền tảng bao che bên ngoài giúp bảo vệ toàn bộ hệ thống điện bên trong, trong thuật ngữ chuyên ngành còn được gọi là cover máy tiện CNC. Với phần vỏ được làm từ chất liệu thép sơn tĩnh điện, có khả năng chống nhiễm điện, chống ẩm, chống bụi và đặc biệt là tự tản nhiệt tốt.

Thiết kế phần vỏ tủ điện càng chất lượng và đảm bảo đạt chuẩn bao nhiêu, sẽ giúp bảo vệ hiệu quả các linh kiện bên trong bấy nhiêu. Bởi trong quá trình gia công tiện, sẽ có rất nhiều tác nhân làm ảnh hưởng đến tủ điện như dầu cắt gọt, bụi kim loại, môi trường nhiệt độ cao trong xưởng…

2. Nguồn cấp chính

Nguồn cấp chính là bộ phận đầu tiên phải nhắc đến trong cấu tạo tủ điện máy tiện CNC. Với thiết kế nguồn điện 3 pha được đưa vào tủ điện thông qua mạng lưới đến aptomat tổng và cấp cho toàn bộ hệ thống.

Những hệ thống tủ điện thiết kế nguồn đúng chuẩn sẽ giúp duy trì nguồn điện áp ổn định, giảm thiểu tối đa các sự cố về sụt áp gây ảnh hưởng đến hệ thống điều khiển CNC, servo.

3. Aptomat và thiết bị đóng cắt

Aptomat tổng và aptomat ngách cũng là một trong những bộ phận quan trọng nằm trong cấu tạo tủ điện máy tiện CNC. Đảm nhiệm vai trò đóng ngắt nguồn điện và bảo vệ toàn bộ hệ thống khi phát sinh sự cố quá tải.

4. Bộ nguồn

Bộ nguồn switching có nhiệm vụ chuyển đổi điện áp cao xuống các mức điện áp thấp hơn. Các mức phổ biến  như 24VDC, 12VDC phù hợp với hệ thống PLC, cảm biến, relay cũng như hệ điều khiển…

5. Hệ điều khiển CNC

Hệ điều khiển CNC chính là bộ phận quan trọng nhất – nơi tiếp nhận và xử lý các chương trình gia công tiện từ đơn giản đến phức tạp, phát ra tín hiệu điều khiển trục cũng như giao tiếp với người vận hành.

Một số hệ điều hành máy CNC được sử dụng phổ biến hiện nay như FANUC, Mitsubishi hoặc Siemens… Mỗi dòng sẽ có các thế mạnh về cấu hình khác nhau nhằm đáp ứng những nhu cầu gia công sản xuất khác nhau.

6. PLC

PLC là bộ phận đảm nhiệm vai trò điều khiển các chức năng hỗ trợ trên máy tiện CNC một cách logic. Chẳng hạn như hệ thống bơm dầu, hệ thống làm mát, điều khiển cửa an toàn, mâm cặp, ụ động…

7. Servo Drive và Servo Motor

Servo drive là thành phần cực kỳ quan trọng trong cấu tạo tủ điện máy tiện CNC. Có nhiệm vụ điều khiển các trục X, Z và các trục phụ cũng như nhận tín hiệu từ hệ điều khiển CNC thực hiện các yêu cầu liên quan, đảm bảo độ chính xác gia công.

8. Biến tần trục chính

Biến tần trục chính giúp điều khiển tốc độ quay trục chính linh hoạt, tiết kiệm năng lượng tối đa và bảo vệ động cơ. Bên trong cấu tạo tủ điện máy tiện CNC, biến tần chất lượng sẽ giúp cho trục chính vận hành mượt mà, giảm rung lắc và duy trì tính ổn định khi gia công, đặc biệt là đối với các thao tác cắt nặng.

9. Biến áp

Có nhiệm vụ bảo vệ tủ điện cũng như các bộ phận bên trong khỏi tình trạng dừng hoạt động đột ngột do quá tải hoặc bị ngắn mạch.

10. Các bộ phận khác

• Relay và contactor là các bộ phận trung gian bên trong cấu tạo tủ điện máy tiện CNC, có nhiệm vụ đóng cắt tải và bảo vệ hệ thống mạch điều khiển.
• Hệ thống quạt làm mát giúp duy trì nhiệt độ gia công ổn định, hệ thống lọc gió giúp giảm bụi và dầu cắt xâm nhập vào tủ điện.
• Hệ thống tiếp địa và chống nhiễu thực hiện xả nhiễu cũng như đảm bảo an toàn điện và giảm lỗi điều khiển.

ĐỪNG BỎ QUA: Gói bảo dưỡng định kỳ máy tiện CNC tại TULOCTECH hiệu quả, giá tốt

Tủ điện máy tiện CNC hoạt động như thế nào?

Tương tự như những bộ phận khác, tủ điện máy tiện CNC cũng có nguyên lý hoạt động cụ thể. Ban đầu, khi được cấp nguồn, điện sẽ được đưa vào bên trong tủ điện thông qua aptomat tổng, sau đó phân phối điện áp đến các nhánh nhỏ như hệ điều khiển CNC và servo.

Toàn bộ quá trình cấp điện áp này được diễn ra bên trong tủ điện, kín kẽ và an toàn, đảm bảo tính ổn định cho các thao tác vận hành tiếp theo.

Chẳng hạn như:

• Xử lý lệnh gia công, phân tích và truyền động phù hợp với từng lệnh. Đảm bảo máy tiện CNC vận hành đồng bộ, các trục chuyển động chính xác theo từng xung điều khiển.
• Giám sát và bảo vệ toàn bộ quá trình gia công nhờ hệ thống PLC và hệ thống cảm biến. Nếu phát hiện sự cố quá tải, các sự cố an toàn hoặc quá nhiệt, tủ điện sẽ tự kích hoạt cơ chế bảo vệ, cho dừng máy ngay lập tức.

Những lưu ý quan trọng khi bảo trì tủ điện máy tiện CNC

Để đảm bảo tủ điện máy tiện CNC vận hành hiệu suất và đảm bảo an toàn, người dùng cần lưu ý thực hiện một số quan trọng sau đây:

• Vệ sinh tủ điện định kỳ: Việc này nhằm loại bỏ bụi bẩn và dầu cắt tích tụ lâu ngày bên trong tủ điện, khắc phục trạng thái hoạt động của một số bộ phận bên trong, hạn chế tình trạng quá nhiệt và không gây chập cháy linh kiện. Khuyến nghị của NSX là nên vệ sinh định kỳ 3-6 lần/tháng tuỳ từng môi trường gia công.
• Kiểm tra quạt làm mát: Kiểm tra định kỳ sẽ giúp đánh giá hiệu suất hoạt động của quạt làm mát và có phương án khắc phục ngay khi có bất thường.
• Kiểm tra nguồn điện tổng: Nguồn điện tổng yếu cũng là một trong những nguyên nhân hàng đầu ảnh hưởng đến hiệu suất chung của máy tiện CNC. Do đó, cần kiểm tra định kỳ để khắc phục lỗi nguồn yếu trước khi nó phát sinh thành lỗi lớn.
• Không tự ý thay đổi cấu hình điện: Tuyệt đối không được tự ý thay thế linh kiện hoặc các mối nối kỹ thuật vì có thể sẽ gây ra các sự cố ngoài ý muốn. Nếu cần phải nhờ sự hỗ trợ của đội ngũ kỹ thuật viên CNC chuyên nghiệp.
