Chu trình tiện ren cung tròn G35 là gì? Hướng dẫn thực hiện

Chu trình tiện ren cung tròn G35 là một lệnh đặc biệt, được sử dụng trong các trường hợp gia công ren trên bề mặt cong hoặc biên dạng phức tạp. Để có thể hiểu và sử dụng đúng lệnh tiện ren này, người vận hành cần tìm hiểu kỹ về cách hoạt động và ứng dụng của nó.

Chu trình tiện ren cung tròn G35 dùng để làm gì?

Chu trình tiện ren cung tròn G35 là một trong những lệnh quan trọng trong lập trình tiện CNC. Được dùng để gia công ren trên các bề mặt cong như cung tròn, mặt cầu hoặc các biên dạng không tuyến tính.

Đây cũng chính là điểm khác biệt chính so với các chu trình tiện ren thông thường như G32 hay G76, vốn chỉ áp dụng cho gia công chi tiết đường thẳng.

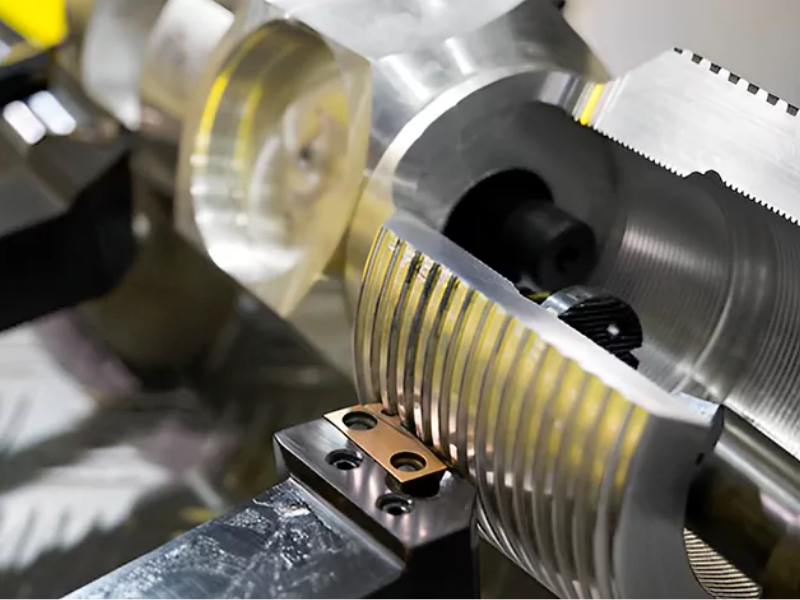

Trong thực tế sản xuất, gia công tiện ren cung tròn G35 được dùng khi chi tiết yêu cầu ren nằm trên bề mặt cong hoặc có hình dạng phức tạp. Những dạng ren này không thể gia công bằng phương pháp tiện ren truyền thống, buộc phải sử dụng chu trình tiện G35 để đảm bảo đúng biên dạng thiết kế.

Ưu điểm lớn của chu trình này chính là khả năng kết hợp giữa nội suy cung tròn (tương tự G02) và đồng bộ bước ren theo trục chính. Nhờ đó giúp dao di chuyển theo quỹ đạo cong nhưng vẫn giữ chính xác bước ren trong suốt quá trình gia công.

Ngoài ra, chu trình tiện ren G35 còn cho phép gia công ren nhiều đầu mối thông qua tham số Q (góc lệch pha). Nhờ đó, người lập trình có thể kiểm soát vị trí bắt đầu của từng mối ren trên cùng một biên dạng cong.

Trong gia công cơ khí chính xác, lệnh G35 thường được ứng dụng cho các chi tiết đặc biệt như ren trên mặt cầu, ren trên bề mặt côn cong, hoặc các chi tiết truyền động yêu cầu biên dạng ren phức tạp.

XEM THÊM: LIST MÁY TIỆN CNC CHẤT LƯỢNG CAO, GIA CÔNG TIỆN PHỨC TẠP HIỆU QUẢ

Hướng dẫn cách thực hiện chu trình tiện ren cung tròn G35

Để sử dụng hiệu quả chu trình tiện ren cung tròn G35, người lập trình cần hiểu rõ cấu trúc lệnh và ý nghĩa từng tham số.

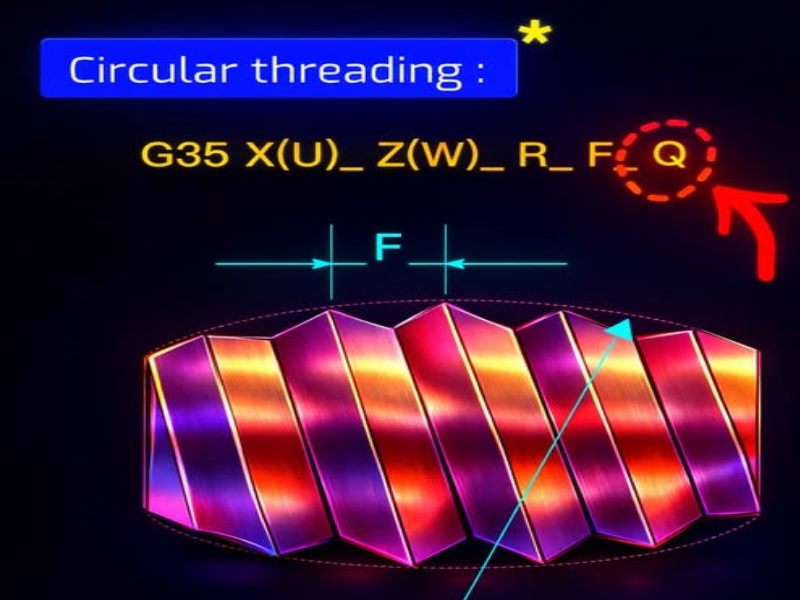

Cú pháp cơ bản bao gồm các tham số như X, Z, U, W, R, I, K, F và Q. Đây đều là những tham số quan trọng, ảnh hưởng trực tiếp đến hình dạng và bước ren.

Trong đó:

• X và Z là tọa độ điểm kết thúc của cung ren theo hệ tọa độ tuyệt đối. Nếu sử dụng U và W, đây sẽ là giá trị tương đối so với điểm bắt đầu
• Tham số R trong chu trình tiện ren G35 dùng để xác định bán kính cung tròn. Tuy nhiên, trong nhiều trường hợp, nên sử dụng I và K để xác định tâm cung chính xác hơn
• I và K là tọa độ tâm cung tròn tính từ điểm bắt đầu, giúp kiểm soát chính xác biên dạng
• F là bước ren, được tính theo hành trình tiến dao trong một vòng quay trục chính
• Q là tham số xác định góc lệch bắt đầu ren, thường được sử dụng khi gia công ren nhiều đầu mối.

Giá trị của Q trong tiện ren cung tròn G35 nằm trong khoảng từ 0 đến 360 độ. Điều này cho phép kiểm soát vị trí bắt đầu của từng mối ren

Ví dụ, khi cần gia công ren 2 đầu mối, người lập trình có thể sử dụng Q = 180° để tạo sự lệch pha giữa hai mối ren

Khi lập trình, cần đảm bảo đồng bộ giữa tốc độ trục chính và bước tiến dao để tránh sai lệch bước ren. Ngoài ra, cần kiểm tra quỹ đạo dao trước khi chạy thực tế để đảm bảo chu trình gia công vận hành chính xác.

Những điều cần lưu ý khi thực hiện chu trình tiện ren cung tròn G35

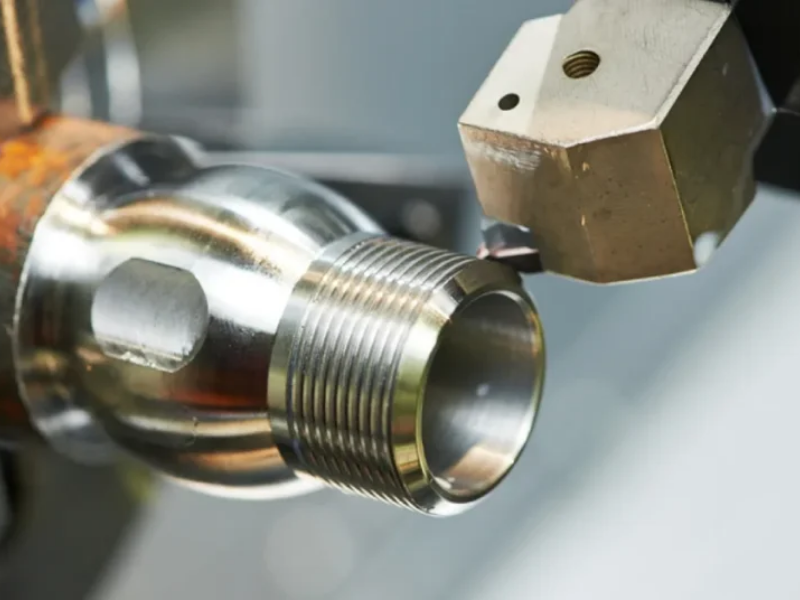

Khi thực hiện chu trình tiện ren cung tròn G35, có một số lưu ý quan trọng giúp đảm bảo hiệu quả gia công và hạn chế phát sinh lỗi:

• Ưu tiên sử dụng I và K thay vì R để xác định tâm cung. Điều này giúp tăng độ chính xác trong quá trình lập trình
• Do quỹ đạo dao là đường cong, nên khi thực hiện lệnh tiện G35 cần có hệ thống servo và trục chính hoạt động ổn định
• Tốc độ cắt cần được điều chỉnh hợp lý khi sử dụng. Không nên thiết lập thông số gia công quá nhanh vì có thể gây sai số tại các đoạn cong
• Cần kiểm tra khả năng đáp ứng của máy để đảm bảo toàn bộ chu trình gia công ren cung tròn G35 được thực hiện mượt mà, giảm sai số
• Đối với ren nhiều đầu mối, cần tính toán chính xác tham số Q để đảm bảo các mối ren không bị chồng lấn khi sử dụng gia công
• Cần lựa chọn dao tiện ren phù hợp để đảm bảo chất lượng bề mặt
• Việc mô phỏng chương trình trước khi chạy thực tế là rất cần thiết để tránh lỗi
• Người vận hành cần có kinh nghiệm và hiểu rõ nguyên lý hoạt động để khai thác tối đa hiệu quả

Chu trình tiện ren cung tròn G35 là một lệnh nâng cao trong lập trình CNC, cho phép gia công ren trên các bề mặt cong với độ chính xác cao. Việc nắm vững cách thực hiện gia công tiện ren cung tròn G35 sẽ giúp mở rộng khả năng gia công và nâng cao hiệu suất sản xuất.
