Đầu kẹp dao khoan CNC là gì? Công dụng & phân loại

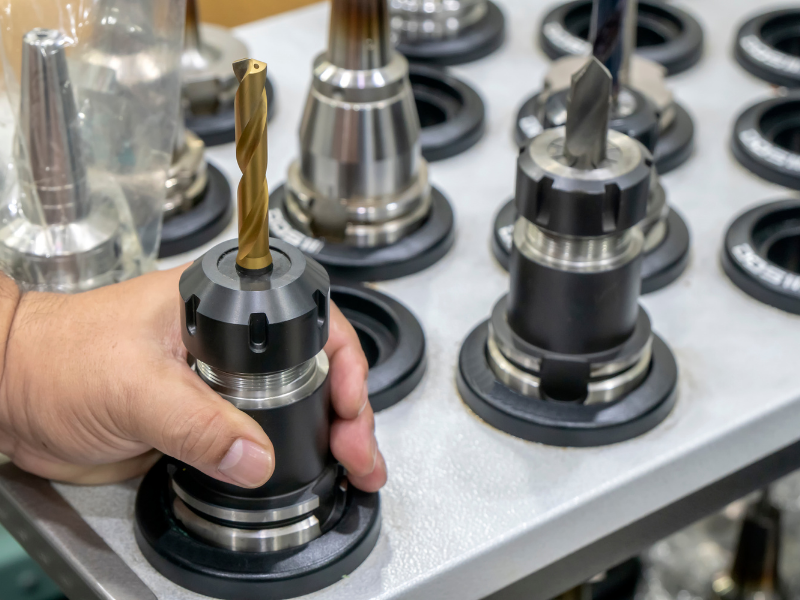

Đầu kẹp dao khoan CNC là thiết bị quan trọng dùng để kết nối trục chính và dao khoan, cố định dao chắc chắn trên máy. Nhờ đó, giúp quá trình gia công diễn ra ổn định, giảm thiểu rung động và đảm bảo độ chính xác cho lỗ khoan. Cùng TLT tìm hiểu chi tiết hơn về công dụng, phân loại các dòng bầu kẹp dao khoan CNC phổ biến nhất hiện nay.

Đầu kẹp dao khoan CNC là gì?

Đầu kẹp dao khoan CNC là một trong những phụ kiện không thể thiếu khi gia công trên các dòng máy CNC hiện đại. Đây là bộ phận giúp cố định dao khoan chắc chắn, đảm bảo quá trình gia công diễn ra ổn định, hạn chế rung động và tăng độ chính xác khi khoan lỗ CNC.

Trong thực tế, đầu kẹp dao khoan CNC còn được gọi với nhiều tên khác nhau như: Tool holder CNC, đầu kẹp dao, bầu kẹp dao, đầu kẹp collet… Tuỳ theo từng tiêu chuẩn máy và loại dao được sử dụng, mỗi dòng đầu kẹp sẽ có cấu tạo và những ứng dụng khác nhau.

Hiện nay, các dòng đầu kẹp dao khoan CNC thường được sử dụng trên nhiều dòng máy CNC hiện đại như:

• Máy phay CNC tốc độ cao
• Trung tâm gia công CNC
• Máy khoan taro CNC
• Máy CNC 5 trục

THAM KHẢO NGAY: LIST TOOL HOLDER PMW CHẤT LƯỢNG CAO, GIÁ TỐT NHẤT THỊ TRƯỜNG

Công dụng của đầu kẹp dao khoan CNC

Trong gia công cơ khí chính xác, nhất là khi gia công tốc độ cao hoặc gia công trên máy CNC 5 trục, sử dụng đầu kẹp dao khoan CNC đem lại nhiều công dụng như:

• Cố định dao khoan chắc chắn, hạn chế tình trạng rung lắc dao trong quá trình gia công
• Đảm bảo độ đồng tâm giữa dao và trục chính máy CNC, giảm rung động khi khoan tốc độ cao
• Tăng độ chính xác kích thước và vị trí lỗ khoan
• Nâng cao chất lượng bề mặt gia công
• Hạn chế gãy dao, lệch dao và mòn dao sớm
• Tăng tuổi thọ dao cắt và trục chính của máy CNC
• Hỗ trợ thay dao nhanh, tối ưu thời gian sản xuất
• Phù hợp cho nhiều loại dao như dao khoan, dao phay, dao taro CNC
• Giúp hệ thống gia công CNC vận hành ổn định và hiệu quả hơn.

Phân loại các dòng đầu kẹp dao khoan CNC phổ biến

Cũng như các loại dao khác, đầu kẹp dao khoan CNC cũng được phân loại dựa trên 2 tiêu chí chính là tiêu chuẩn chuôi côn và cơ chế kẹp.

1. Phân loại dựa theo tiêu chuẩn chuôi côn

Dựa vào chuẩn chuôi côn, đầu kẹp BT (BT Taper) được chia làm nhiều 3 loại chính gồm:

Đầu kẹp BT (BT Taper) / biến thể BBT

Đầu kẹp BT (30/40/50) là dòng đầu kẹp dao khoan CNC phổ biến nhất hiện nay trên, được ứng dụng phổ biến trên các dòng máy phay CNC, khoan và taro CNC, các dòng trung tâm gia công… Chính vì vậy, đầu kẹp dao khoan trên các máy này có ưu điểm là độ cứng vững cao, dễ thay dao, giá thành hợp lý.

Ngoài BT tiêu chuẩn, hiện nay nhiều doanh nghiệp còn sử dụng phiên bản cao hơn đó là BBT (30/40/50) nhằm tăng khả năng tiếp xúc hai mặt, giúp gia công ổn định hơn ở tốc độ cao.

Đầu kẹp HSK (Hollow Shank Taper)

HSK là dòng tool holder CNC cao cấp chuyên dùng cho các yêu cầu gia công tốc độ cao, đòi hỏi độ chính xác hoặc khi gia công trên máy CNC 5 trục. Ưu điểm của loại đầu kẹp này chính là thiết kế tối ưu về cấu tạo, độ đồng tâm cao, cứng vững và thay dao nhanh.

Đây cũng là lý do vì sao dòng đầu kẹp dao khoan CNC này được ứng dụng phổ biến trong nhiều lĩnh vực như chế tạo khuôn mẫu, hàng không, linh kiện điện tử…

Đầu kẹp CAT (CAT Taper)

Đầu kẹp CAT là tiêu chuẩn holder phổ biến tại thị trường Mỹ, hầu hết được sử dụng trên các dòng máy công nghiệp, trung tâm gia công lớn, công suất cao. Với thế mạnh về kết cấu chắc chắc, khả năng chịu tải lớn nên phù hợp ứng dụng cho các gia công nặng.

Tuy nhiên tại thị trường Việt Nam, đầu kẹp BT vẫn phổ biến hơn CAT do khả năng tương thích cao với nhiều dòng máy CNC châu Á.

2. Phân loại dựa theo cơ chế kẹp

Đầu kẹp Collet (ER Collet Chuck)

Đây là dòng đầu kẹp dao khoan CNC được sử dụng phổ biến nhất hiện nay. Dòng này không chỉ có thể kẹp được nhiều kích thước dao khác nhau (dao khoan, dao phay ngón, dao taro…), mà còn dễ dàng thay collet, mức giá hợp lý dễ đầu tư.

Đầu kẹp dao phay ngón (End Mill Holder)

End Mill Holder là dòng bầu kẹp chuyên dùng cho các nhu cầu khoan phá thô, gia công tải nặng, nhờ thiết kế phần khóa cứng mũi khoan bằng vít bên hông ngón. Bên cạnh đó, với lực kẹp chắc chắn, dao có khả năng chịu được lực cắt lớn, hạn chế rung lắc trong quá trình gia công.

Tuy nhiên khả năng đồng tâm thường không cao bằng đầu kẹp collet hoặc đầu kẹp thuỷ lực.

Đầu kẹp nhiệt (Shrink-Fit Holder)

Đầu kẹp nhiệt là dòng đầu kẹp dao khoan cao cấp hoạt động theo nguyên lý gia nhiệt cho đầu kẹp, giãn nở lỗ kẹp, khi đưa dao vào sẽ co lại để siết chặt dao. Ưu điểm của loại đầu kẹp này chính là độ đồng tâm cao, giảm rung hiệu quả nên phù hợp cho các nhu cầu gia công tốc độ cao.

Đầu kẹp thủy lực (Hydraulic Chuck)

Hydraulic Chuck là một trong những loại đầu kẹp dao khoan CNC chuyên dụng, dựa trên nguyên lý dùng áp suất dầu để kẹp dao. Đây là giải pháp được nhiều doanh nghiệp lựa chọn nhờ vào khả năng chống rung tốt, tăng tuổi thọ dao cắt và đảm bảo độ chính xác.

Đầu kẹp thủy lực đặc biệt phù hợp cho các nhu cầu gia công tinh, khoan lỗ chính xác, gia công tốc độ cao, yêu cầu độ bóng cao… Hiện nay, nhiều xưởng cơ khí chính xác ưu tiên sử dụng đầu kẹp thuỷ lực để đảm bảo chất lượng gia công chính xác, ổn định.

Các tiêu chí chọn lựa đầu kẹp dao khoan CNC

Để dễ dàng chọn lựa được loại đầu kẹp dao khoan CNC phù hợp với nhu cầu sử dụng, người dùng cần nắm vững các tiêu chí quan trọng sau đây:

• Xác định rõ nhu cầu gia công ngay từ đầu, yêu cầu độ chính xác, loại vật liệu cần gia công, loại trục chính… để chọn lựa loại đầu kẹp dao khoan phù hợp
• Ưu tiên chọn những loại đầu kẹp dai có độ đồng tâm cao, sẽ giúp giảm rung hiệu quả, tăng độ chính xác gia công lỗ khoan và cải thiện chất lượng bề mặt gia công
• Cân nhắc kỹ lưỡng đến khả năng chịu lực của đầu kẹp dao, nhất là khi dùng trên các loại máy CNC có tốc độ trục chính lớn
• Tốt nhất nên chọn mua đầu kẹp dao ở những thương hiệu uy tín, chất lượng cao và có bảo hành rõ ràng, hỗ trợ kỹ thuật tận tâm.

Trên đây là những thông tin chi tiết về đầu kẹp dao khoan CNC, từ công dụng, phân loại cho đến các tiêu chí chọn lựa. Hi vọng những thông tin trong bài viết này sẽ giúp ích cho Quý bạn đọc, nếu có nhu cầu mua Tool holder PMW hoặc các sản phẩm CNC khác, hãy liên hệ ngay với Tập đoàn Công nghệ TLT nhé!

————-
