Encoder CNC là gì? Cấu tạo và Ứng dụng

Encoder CNC là bộ phận quan trọng trên máy CNC, giúp máy có thể xác định chính xác vị trí, tốc độ và hướng chuyển động của các trục. Nếu không có encoder hoặc encoder hoạt động không chính xác, máy CNC có thể gặp các hiện tượng như sai vị trí, mất bước, báo lỗi servo hoặc gia công không đúng kích thước. Vì vậy, việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách sử dụng encoder đúng cách đều là những kiến thức quan trọng kỹ thuật viên CNC cần biết.

Encoder CNC là gì?

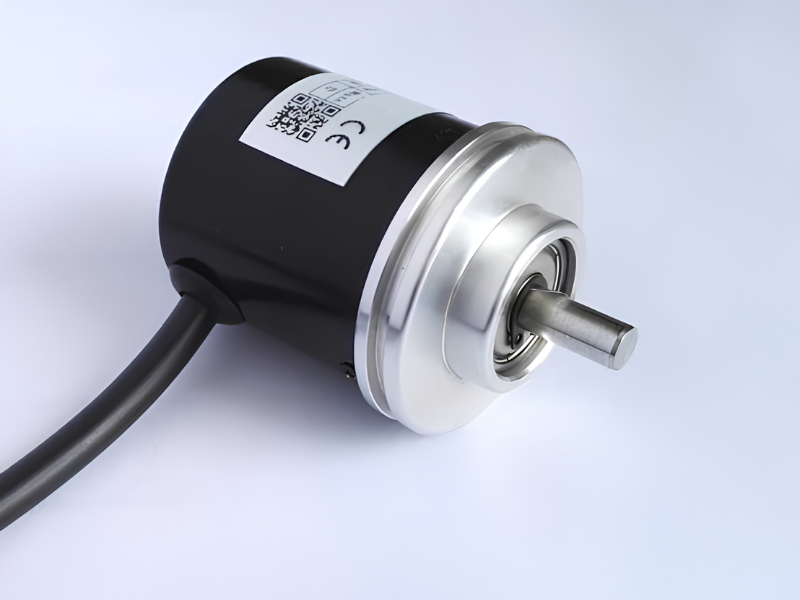

Encoder CNC là thiết bị cảm biến dùng để đo và phản hồi thông tin về vị trí, tốc độ quay hoặc hướng quay của động cơ và các cơ cấu chuyển động trên máy CNC. Dữ liệu từ encoder sẽ được gửi về bộ điều khiển CNC hoặc bộ điều khiển servo để tạo thành hệ thống điều khiển vòng kín (Closed-loop Control).

Nói một cách đơn giản, encoder hoạt động giống như một “người giám sát”, liên tục theo dõi xem động cơ đã quay bao nhiêu, đang quay theo hướng nào và tốc độ bao nhiêu. Nhờ đó, bộ điều khiển có thể điều chỉnh tín hiệu điều khiển một cách chính xác để đưa trục máy đến đúng vị trí mong muốn.

Encoder đóng vai trò vô cùng quan trọng trong hệ thống CNC hiện đại:

• Xác định chính xác vị trí của các trục X, Y, Z, C, A hoặc B
• Đo tốc độ quay của động cơ servo
• Xác định chiều quay của động cơ
• Hỗ trợ đồng bộ hóa chuyển động giữa nhiều trục
• Giúp hệ điều khiển thực hiện nội suy chính xác
• Phát hiện sai lệch vị trí và thực hiện hiệu chỉnh tự động
• Đảm bảo độ chính xác và độ lặp lại của máy CNC.

Hầu hết các dòng máy CNC hiện nay như máy phay CNC, máy tiện CNC, máy CNC 5 trục, khoan và trung tâm gia công tốc độ cao… đều sử dụng encoder để điều khiển và vận hành servo.

HOT: LIST MÁY CNC CHẤT LƯỢNG CAO, GIÁ TỐT BEST SELLER TẠI TLT

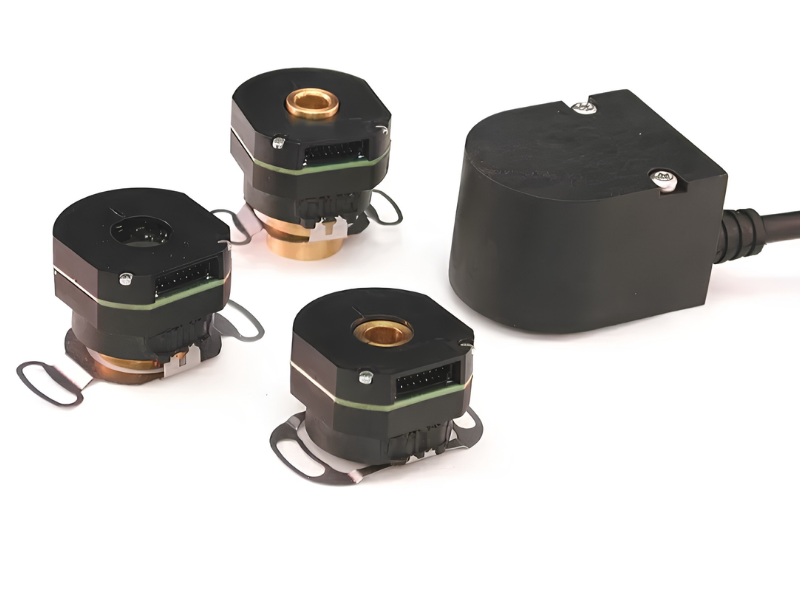

Phân loại encoder CNC

Trong thực tế, encoder được chia thành nhiều loại khác nhau, bao gồm:

1. Encoder gia tăng (Incremental Encoder)

Đây là loại phổ biến nhất, với các đặc điểm như phát ra các xung khi trục quay, bộ điều khiển đếm số xung để xác định vị trí, giá thành tương đối thấp nhờ cấu tạo đơn giản.

Tuy nhiên, dòng này có nhược điểm là dễ mất thông tin vị trí khi mất nguồn và cần phải thực hiện thiết lập quy trình về Home sau khi khởi động máy.

2. Encoder tuyệt đối (Absolute Encoder)

Loại encoder này lưu giữ thông tin vị trí tuyệt đối của trục. Ưu điểm của dòng này là không mất vị trí khi mất điện, khởi động nhanh, độ chính xác cao và phù hợp với nhiều dòng máy CNC hiện đại. Nhược điểm của dòng này là có cấu tạo phức tạp nên giá thành cũng cao hơn.

Cấu tạo của encoder CNC

Mặc dù có nhiều chủng loại khác nhau, nhưng một encoder CNC cơ bản sẽ bao gồm các bộ phận chính sau đây:

• Trục encoder: Đây là bộ phận kết nối trực tiếp với động cơ hoặc cơ cấu truyền động. Khi động cơ quay, trục encoder sẽ quay theo và truyền chuyển động đến đĩa mã hóa
• Đĩa mã hóa (Code Disk):  Đĩa mã hóa thường được làm bằng thủy tinh hoặc kim loại có khắc các vạch hoặc mã nhị phân. Khi đĩa quay, các vạch này sẽ tạo ra tín hiệu để cảm biến đọc và chuyển thành dữ liệu vị trí
• Bộ phát tín hiệu: Đối với encoder quang học, bộ phát tín hiệu thường là đèn LED phát ra ánh sáng đi qua đĩa mã hóa
• Bộ thu tín hiệu: Bộ thu sử dụng cảm biến quang điện để nhận ánh sáng sau khi đi qua đĩa mã hóa. Nhờ đó, tín hiệu ánh sáng sẽ được chuyển đổi thành tín hiệu điện.
• Mạch xử lý tín hiệu: Mạch điện tử bên trong encoder có nhiệm vụ xử lý tín hiệu từ cảm biến, tạo xung đầu ra, mã hoá dữ liệu vị trí, gửi tín hiệu đến servo hoặc bộ điều khiển CNC
• Lớp vỏ bảo vệ: Vỏ encoder được thiết kế kín để chống bụi, dầu và hơi ẩm. Đây là yếu tố rất quan trọng trong môi trường gia công cơ khí, nơi có nhiều phoi kim loại và dung dịch làm mát.

Ứng dụng của Encoder CNC trong thực tế ngành CNC

Nhờ khả năng phản hồi chính xác và mã hóa chuyển động cơ học thành tín hiệu điện, Encoder CNC được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Robot học: Mỗi khớp của robot công nghiệp đều chứa một bộ mã hóa tuyệt đối để cung cấp phản hồi chính xác về vị trí của cánh tay robot
• Gia công CNC: Bộ mã hóa trên động cơ servo cung cấp phản hồi vị trí cho các trục của máy
• Hệ thống băng tải: Bộ mã hóa gia tăng được sử dụng để theo dõi tốc độ của băng tải
• Máy in và máy vẽ: Bộ mã hóa điều khiển vị trí đầu in để cho ra kết quả chính xác cao
• Dây chuyền lắp ráp ô tô: Bộ mã hóa đồng bộ hóa robot và băng tải để sản xuất xe chính xác
• Thiết bị y tế: Bộ mã hóa hỗ trợ các hệ thống hình ảnh và phẫu thuật robot.

Những điều cần lưu ý để sử dụng encoder CNC tránh bị lỗi

Mặc dù encoder có độ tin cậy cao, đem lại hiệu quả về gia công nhưng nếu sử dụng không đúng cách vẫn có thể phát sinh lỗi và gây dừng máy. Do đó, cần lưu ý một số vấn đề sau đây để tránh phát sinh sự cố:

• Encoder quang học rất nhạy với bụi bẩn, nên cần đảm bảo dung dịch làm mát không chảy vào khu vực encoder và thường xuyên vệ sinh định kỳ khu vực lắp đặt
• Tránh tác động lực mạnh lên trục encoder vì có thể làm cong trục encoder, hỏng ổ bi và gây sai lệch tín hiệu
• Kiểm tra dây cáp định kỳ do dây tín hiệu encoder thường hoạt động trong môi trường rung động liên tục
• Thực hiện về gốc đúng quy trình, thực hiện lệnh Home sau khi khởi động máy
• Cần kiểm tra encoder và hệ thống truyền động ngay để tránh những sự cố nghiêm trọng trong quá trình gia công
• Bảo dưỡng định kỳ máy CNC, xây dựng kế hoạch kiểm tra kỹ lưỡng các bộ phận, đặc biệt là encoder CNC bằng cách vệ sinh, đo tín hiệu, kiểm tra độ rung hoặc thay thế encoder khi có dấu hiệu suy giảm.

Encoder CNC là một trong những thành phần quan trọng nhất của hệ thống điều khiển chuyển động trên máy CNC. Thiết bị này giúp phản hồi chính xác vị trí, tốc độ và hướng quay của động cơ, từ đó đảm bảo máy hoạt động ổn định và đạt độ chính xác cao.
