Hệ thống khí nén máy tiện CNC có chức năng gì?

Hệ thống khí nén máy tiện CNC là bộ phận quan trọng không thể thiếu trên máy tiện CNC. Nó đóng vai trò chính trong việc đảm bảo quá trình gia công diễn ra ổn định, chính xác với tính tự động hoá cao. Bài viết dưới đây của TLT sẽ giúp quý bạn đọc hiểu rõ về cấu tạo, ưu điểm cũng như những lưu ý quan trọng khi sử dụng vận hành hệ thống khí nén của máy tiện CNC.

Hệ thống khí nén máy tiện CNC là gì?

Hệ thống khí nén máy tiện CNC là bộ phận tập hợp các thiết bị sử dụng khí nén để thực hiện các chuyển động phụ trợ trên máy tiện CNC. Hệ thống này giúp máy hoạt động linh hoạt, tự động và chính xác hơn trong quá trình gia công.

Trong thực tế, hệ thống khí nén được sử dụng để thực hiện các nhiệm vụ điều khiển kẹp phôi, mở đóng cửa an toàn, thổi phoi, làm sạch bề mặt gia công và hỗ trợ các cơ cấu khác vận hành hiệu quả.

Với thiết kế tối ưu áp suất ổn định và khả năng phản hồi nhanh, hệ thống khí nén giúp tối ưu thời gian gia công, giảm thiểu can thiệp thủ công và duy trì độ chính xác ổn định của máy.

Hệ thống khí nén hoạt động dựa trên nguyên lý nén khí từ máy nén. Sau đó sẽ phân phối đến các cơ cấu chấp hành thông qua bộ phận van điều khiển. Quá trình này được đảm bảo diễn ra liên tục và đồng bộ với chương trình CNC.

So với các hệ thống truyền động khác trên máy tiện, hệ thống khí nén có ưu điểm là khả năng phản ứng nhanh, gọn nhẹ, vận hành hiệu suất cao.

XEM NGAY: Hệ thống làm mát máy tiện CNC là gì? Cấu tạo và nguyên lý hoạt động

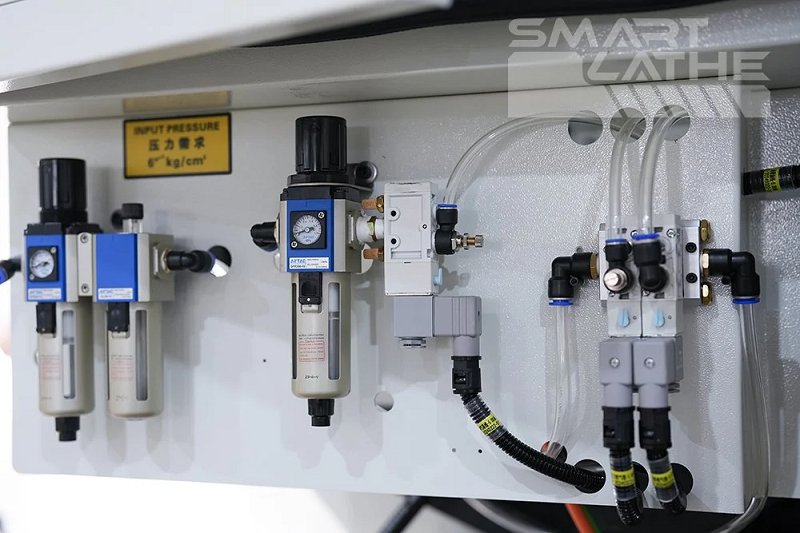

Cấu tạo của hệ thống khí nén máy tiện CNC

Hệ thống khí nén có cấu tạo từ nhiều bộ phận khác nhau. Mỗi bộ phận có nhiệm vụ riêng nhưng vẫn duy trì khả năng vận hành đồng bộ và hiệu suất.

Một hệ thống khí nén được tích hợp trên máy tiện CNC tiêu chuẩn thường bao gồm:

Nguồn tạo khí nén

Nguồn tạo khí chính là máy nén khí được bố trí khoa học trên máy tiện. Nó có nhiệm vụ đảm bảo lưu lượng và áp suất luôn được ổn định trong suốt quá trình gia công.

Bộ lọc khí

Bộ lọc khí (thuật ngữ tiếng Anh gọi là FRL) cũng là thành phần quan trọng trong hệ thống khí nén máy tiện. Nó có nhiệm vụ giúp làm sạch và ổn định nguồn khí trước khi đưa vào hệ thống máy tiện CNC. Đồng thời, hỗ trợ loại bụi, nước và tạp chất bên trong khí nén.

Van điều khiển khí nén

Van khí nén là bộ phận có nhiệm vụ điều khiển hướng đi, lưu lượng cũng như thời điểm cấp khí trong hệ. Van  này thường được điều khiển bằng tín hiệu điện từ PLC.

Nhờ hệ thống van chính xác, hệ thống khí nén có thể đáp ứng nhanh các lệnh điều khiển trong quá trình gia công.

Cơ cấu chấp hành khí nén

Cơ cấu chấp hành hay còn được gọi là thiết bị sử dụng. Có cấu tạo bao gồm xy lanh khí, kẹp khí và các bộ phận chuyên sử dụng trực tiếp khí nén bên trong hệ thống. Đây là nơi sẽ sử dụng và chuyển đổi năng lượng khí nén thành các chuyển động cơ học.

Nhờ đó,các xy lanh khí sẽ kẹp phôi, đẩy chi tiết hoặc đóng mở cơ cấu phụ trợ, tăng tính tự động hoá và giảm các thao tác thủ công.

Ưu điểm và vai trò của hệ thống khí nén

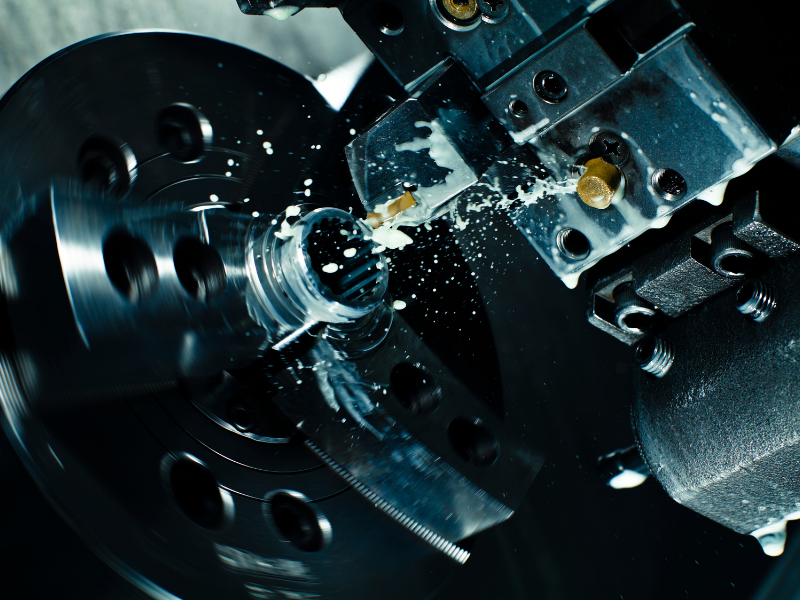

Hệ thống khí nén sở hữu nhiều ưu điểm vượt trội, góp phần quan trọng giúp máy tiện CNC vận hành hiệu suất. Nhờ đó mà trên hầu hết các dòng máy tiện CNC hiện đại đều được trang bị hệ thống này.

Dưới đây là một số vai trò nổi bật của hệ thống khí nén được tích hợp trên máy tiện CNC.

Kẹp chặt phôi

Hệ thống khí nén sẽ điều khiển các xi lanh đóng mở mâm cặp chuẩn xác với tốc độ phù hợp. Đảm bảo lực kẹp ổn định, giữ phôi an toàn và tăng hiệu quả gia công.

Thay dao tự động

Khí nén cung cấp nguồn năng lượng hiệu quả giúp cơ cấu thay dao vận hành tự động chính xác. Không chỉ giúp giảm thời gian dừng máy mà còn nâng cao năng suất sản xuất, nhất là trong sản xuất hàng loạt.

Làm sạch khu vực gia công

Sử dụng khí nén để thổi phoi kim loại và bụi bẩn ra khỏi vùng gia công một cách dễ dàng. Ngoài ra, hệ thống mâm cặp và dao cắt cũng được làm sạch, đảm bảo độ chính xác và bảo vệ các chi tiết linh kiện hiệu quả.

Điều khiển hệ thống cơ cấu chấp hành

Đồng thời, hệ thống khí nén còn giúp vận hành các van, xy lanh để thực hiện nhiệm vụ đẩy phôi, cửa máy tự động, bộ phận cấp phôi, tạo nên quy trình tiện tự động hoàn toàn và chính xác.

Nhiệm vụ bôi trơn và làm mát

Hệ thống khí nén hỗ trợ hệ thống bôi trơn tự động bằng dầu khí, từ đó giúp giảm ma sát, kéo dài tuổi thọ và làm mát giảm nhiệt tại vùng cắt hiệu quả.

Tăng mức độ tự động hóa

Nhờ có bộ hệ thống khí nén, các thao tác như kẹp phôi, nhả phôi hay thổi phoi đều được thực hiện tự động hoàn toàn, giảm sự phụ thuộc vào con người.

Cần lưu ý gì để hệ thống khí nén máy tiện CNC hoạt động hiệu quả?

Để hệ thống khí nén được tích hợp trên máy tiện CNC hoạt động ổn định và bền bỉ, người vận hành cần tuân thủ nhiều nguyên tắc kỹ thuật quan trọng.

• Đảm bảo sử dụng nguồn khí nén chất lượng cao, sạch, khô và không lẫn tạp chất
• Kiểm tra áp suất định kỳ và điều chỉnh lại cho phù hợp theo khuyến nghị của nhà sản xuất đểs máy tiện CNC vận hành trơn tru và tránh lỗi đột ngột
• Kiểm soát áp suất tốt giúp hệ thống khí nén phát huy tối đa hiệu suất
• Bảo dưỡng và thay thế linh kiện định kỳ, giúp giảm thiểu các rủi ro sự cố dừng máy, đảm bảo duy trì độ tin cậy và tuổi thọ của máy

Hệ thống khí nén máy tiện CNC không chỉ hỗ trợ vận hành, mà còn đóng vai trò quan trọng trong tự động hóa và tối ưu chi phí sản xuất. Việc khai thác đúng cách giúp doanh nghiệp nâng cao năng lực cạnh tranh.giữ vai trò không thể thiếu trong vận hành máy tiện CNC hiện đại.
