Hướng dẫn cách lấy tâm cho mũi khoan, mũi doa trên máy tiện CNC
Lấy tâm cho mũi khoan và mũi doa trên máy tiện CNC là bước cực kỳ quan trọng. Vì bước này sẽ quyết định trực tiếp đến độ chính xác của lỗ, độ đồng tâm và tuổi thọ dụng cụ cắt.
Bài viết dưới đây, TLT sẽ hướng dẫn bạn các cách lấy tâm phổ biến, chính xác và dễ áp dụng nhất trên máy tiện CNC.
Vì sao phải lấy tâm mũi khoan, mũi doa trên máy tiện CNC?
Trong gia công CNC, nếu lấy tâm cho mũi khoan, mũi doa trên máy tiện CNC sai, chi tiết có thể bị lệch lỗ, rung dao, mòn dao nhanh hoặc thậm chí hỏng phôi.
- Đảm bảo lỗ khoan/doa đồng tâm với trục quay
- Tăng độ chính xác kích thước và vị trí lỗ
- Giảm rung động, hạn chế gãy mũi khoan, mũi doa
- Tăng tuổi thọ dụng cụ cắt và chất lượng bề mặt gia công
- Tránh lỗi lệch tâm, côn lỗ, oval lỗ
- Đặc biệt với các chi tiết yêu cầu độ chính xác cao, bước lấy tâm gần như là bắt buộc.
Hướng dẫn cách lấy tâm cho mũi khoan, mũi doa trên máy tiện CNC
Cách lấy tâm cho mũi khoan, mũi doa trên máy tiện CNC sẽ được thực hiện với những bước cơ bản như sau:
Bước 1: Lắp dao và holder lên đài dao
- Lắp ổ dao lên đài dao, siết chặt bu lông cố định.
- Lắp holder vào ổ dao và siết chặt vít kẹp.
- Ở bước này chưa có tọa độ tâm X0.
- Di chuyển đài dao đến vị trí tương đối ngang tâm mâm cặp.
- Kẹp một cán dao thẳng (cán giả) vào holder để dùng làm cán rà tâm (chưa vội lắp mũi khoan hoặc mũi doa).
Bước 2: Gắn đồng hồ so để rà thẳng
Đây là bước không thể bỏ qua khi lấy tâm cho mũi khoan, mũi doa trên máy tiện CNC.

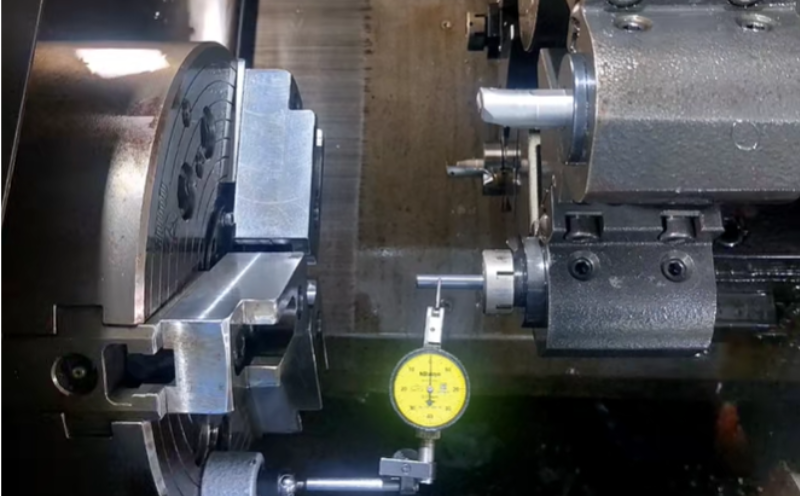

- Gắn đồng hồ so lên mâm cặp.
- Đặt đầu kim đồng hồ đúng giữa đỉnh cán rà.
- Chỉnh kim đồng hồ về vạch 0 (khoảng vị trí 12 giờ).
- Đảm bảo đồng hồ so vuông góc, không nghiêng, không lệch.
Bước 3: Rà thẳng theo trục Z và kiểm tra theo trục X
- Di chuyển trục Z qua lại để kiểm tra độ thẳng theo chiều cao – thấp.
- Nếu kim đồng hồ dao động → chỉnh vít trí và holder cho đến khi kim ổn định.
- Sau đó tiếp tục kiểm tra độ thẳng theo chiều di chuyển của trục X.
- Mục tiêu: khi chạy Z hoặc X, kim đồng hồ không dao động hoặc dao động rất nhỏ.
Bước 4: Rà tròn để lấy đúng tâm
- Đặt đầu kim đồng hồ lên đỉnh cán rà.
- Quay mâm cặp bằng tay, quan sát kim đồng hồ quay tròn quanh cán rà.
- Trước tiên, chỉnh theo trục X để hai bên cân nhau.

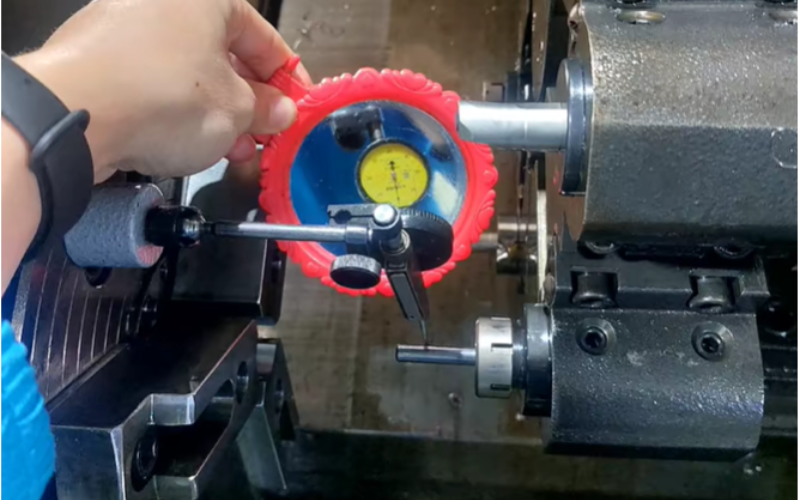

- Nếu khó quan sát, có thể dùng gương nhỏ để nhìn kim đồng hồ, tránh phải cúi đầu vào máy.
- Sau khi X đã cân, tiếp tục chỉnh cao – thấp bằng vít chỉnh để mặt trên và dưới cân nhau.
- Phía dưới thường khó nhìn → tiếp tục dùng gương để quan sát.
- Sau khi chỉnh xong, di chuyển trục Z lại để kiểm tra lần nữa, đảm bảo không bị lệch.
- Cuối cùng, quay mâm cặp một vòng hoàn chỉnh để kiểm tra lại độ đồng đều.
Bước 5: Set tọa độ tâm X0 cho dao

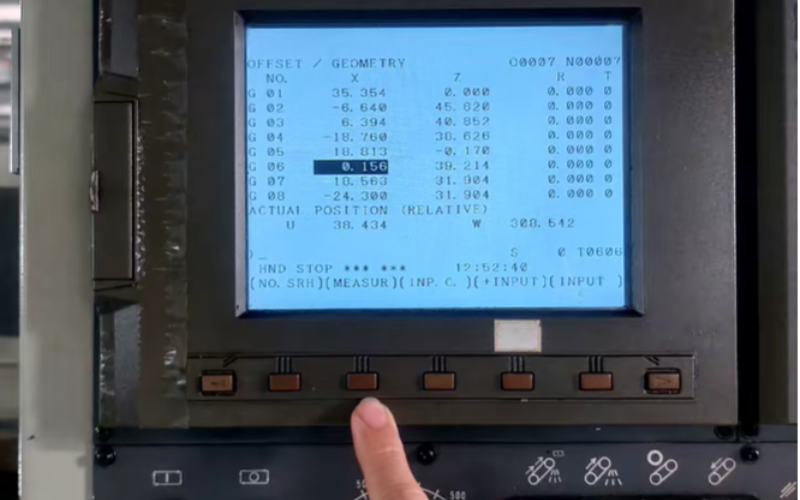

- Khi đã cân tâm chuẩn, nhấn Offset.
- Chọn đúng vị trí dao đang dùng để lấy tâm.
- Nhập X0, sau đó nhấn Measure → Lúc này dao đã có tọa độ tâm X0.
Bước 6: Kiểm tra lại bằng MDI
- Cho dao về vị trí an toàn.
- Chuyển sang chế độ MDI, nhập lệnh:
- G0 T0606 X0
- Nhấn Insert, chuyển G0 về chế độ giảm tốc, nhấn Start.
- Dao sẽ chạy về đúng tâm X0.
Bước 7: Kiểm tra tâm lần cuối khi lấy tâm cho mũi khoan, mũi doa trên máy tiện CN
- Di chuyển trục Z lại gần mâm cặp.
- Gắn lại đồng hồ so lên mâm cặp để kiểm tra tâm lần nữa.
- Nếu đã đúng → cho dao về vị trí an toàn, lắp mũi khoan hoặc mũi doa.
- Nếu chưa đúng → chỉnh lại nhẹ, nhập lại X0 và nhấn Measure lần nữa.
- Sau khi lắp mũi khoan/mũi doa, tiếp tục dùng MDI chạy về X0 để kiểm tra tâm lần cuối trước khi gia công.
Lưu ý quan trọng khi lấy tâm cho mũi khoan, mũi doa trên máy tiện CNC
Cách lấy tâm mũi khoan và mũi doa trên máy tiện CNC không quá phức tạp nhưng đòi hỏi sự tỉ mỉ. Chỉ cần thực hiện đúng quy trình từ rà thẳng, rà tròn đến nhập offset, người vận hành có thể đảm bảo dụng cụ luôn nằm chính giữa trục quay, giúp lỗ đạt độ chính xác cao, bề mặt đẹp và tăng tuổi thọ dao.
Nếu làm quen tay, toàn bộ quá trình chỉ mất vài phút nhưng có thể tránh được rất nhiều lỗi trong sản xuất.Tuy nhiên, khi bên cạnh thực hiện đúng cách lấy tâm cho mũi khoan, mũi doa trên máy tiện CNC bạn cũng cần chú ý những việc sau:
- Nên dùng MDI để kiểm tra tâm, vì điều kiện chạy MDI giống với khi chạy chương trình thực tế, đảm bảo tâm dao chuẩn nhất khi gia công.
- Luôn thao tác chậm, cẩn thận khi rà tâm để tránh va chạm dao và mâm cặp.
