Máy phay CNC là gì? Tại sao nên trang bị máy phay CNC?

Máy phay CNC hiện tại được sử dụng rất phổ biến trong quá trình gia công các chi tiết máy chính xác, gia công khuôn mẫu… hầu như các xưởng cơ khí và nhà máy hiện nay đều được trang bị máy này nhằm giảm thiểu chi phí nhân công, tăng cường độ chính xác của sản phẩm trong sản xuất hàng loạt. Tuy nhiên trước khi mua chúng ta nên tìm hiểu qua về cấu tạo cũng như các lưu ý khi lựa chọn và sử dụng máy phay CNC.

Tìm hiểu máy phay CNC là gì?

Máy phay CNC MORISEIKI SV50/40
Máy phay CNC MORISEIKI SV50/40

Máy phay CNC là một loại máy móc gia công cơ khí thông dụng tại các công xưởng, từ quy mô nhỏ đến quy mô lớn trên toàn quốc. Máy phay CNC là loại máy được áp dụng công nghệ hiện đại CNC (Computer Numerical Control) – điều khiển tự động bằng máy tính thông minh.

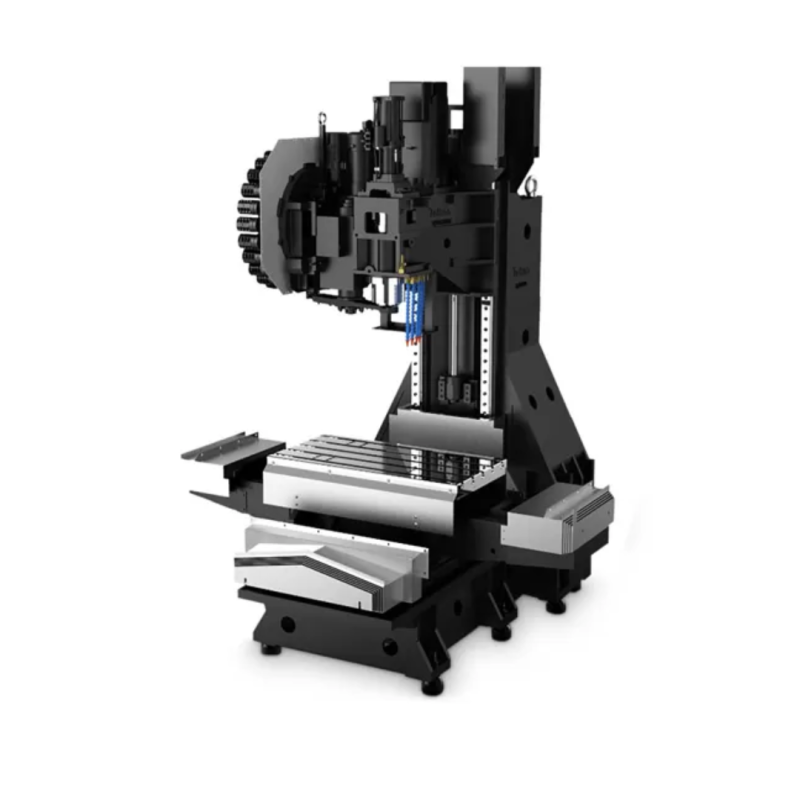

Cấu tạo của máy phay CNC

1. Thân máy: Thân máy đóng vai trò là chân đế của toàn bộ máy nơi các bộ phận khác nhau được gắn vào nó. Nói chung rất cứng chắc về cấu trúc, thân máy được đúc bằng gang cường lực.

2. Băng máy phay có băng bi ( thanh trượt vuông ) và băng bản ( băng cơ ), băng bản thì cứng vững hơn, bền hơn băng bi và chịu tải trọng lớn hơn nhiều. Máy phay CNC sử dụng vitme bi có độ chính xác cao, không bị rơ như vitme thường

3. Bàn máy: Cấu tạo bằng thép đúc có rãnh T để kẹp phôi

4. Ổ dao: Lưu trữ các loại dao cụ chờ trong quá trình gia công. Nó có cánh tay để thực hiện việc thay dao tự động vào trục chính

5. Trục chính: Thực hiện chuyển động quay tròn của dao . Với máy có thay dao tự động hay dùng loại đầu phay BT, đầu phay NT là loại dùng thanh ren phía trên hay dùng với máy phay cnc không có hệ thống thay dao tự động, nói chung không tiện lợi bằng đầu phay BT

5. Bảng điều khiển CNC: Trung tâm lưu trữ của máy, bảng điều khiển CNC lưu trữ tất cả các chương trình và hướng dẫn CNC, thực hiện các thao tác vận hành máy tại bảng này.

6. Động cơ truyền động : Động cơ truyền động giúp di chuyển bàn máy và tạo chuyển động quay của dao cụ, do đó điều khiển toàn bộ máy. Động cơ AC Servo có nắp phía sau màu đỏ thì đời cao hơn là loại động cơ DC Servo nắp vàng.

Khi chọn máy phay CNC thì chúng ta dựa vào vùng làm việc của máy, loại băng trượt , khả năng thay dao tự động , tốc độ trục chính tối đa. Ngoài ra cần phải chú ý tới phiên bản hệ điều hành và dung sai của máy cũng là điều rất quan trọng

Hiện tại máy phay CNC chủ yếu là hàng Nhật bãi, hệ điều khiển phổ biến là Fanuc, Mazack, Okuma… tuy nhiên chúng ta nên lựa chọn máy hệ Fanuc từ OM trở lên là tốt nhất tại vì có sẵn linh kiện thay thế khi hỏng hóc, khả năng nội suy 3D khá mượt.

Ví dụ về thông số kĩ thuật máy phay như sau :

Model: Hamai 3VS
Year: 1989
Control system: Fanuc OMC
Country of origin: Japan
Number of axis: 3
X axis travel: 400 mm
Y axis travel: 600 mm
Z axis travel: 520 mm
Spindle speed: 6000 rpm
Tool storage capacity: 12 pcs
ATC: Yes
Machine weight: 4.5 ton
Dimension (LxWxH): 2.8×3.2×3.0 m

Các loại dụng cụ cắt thông dụng

Dụng cụ cắt trên máy phay CNC được chia làm nhiều loại, tùy thuộc vào mục đích gia công để có sự lựa chọn phù hợp

  • Dụng cụ gia công lỗ : Mũi khoan tâm , mũi khoan ruột gà, mũi vát mép , mũi ta ro và mũi doa ….
  • Dao phay : Bao gồm dao phay ngón, dao phay mặt đầu , dao phay ren….
  • Máy phay CNC thường có 3 trục trục X , trục Y và trục Z. Quy ước là Trục Z dọc theo đường tâm của dao, trục X nằm ngang và trục Y nằm dọc theo bàn máy, phương và chiều như hình vẽ.
  • Các điểm không “0“ và điểm chuẩn trên máy CNC
  • MCS ( Machine coordinate system ) : Điểm gốc máy
  • WCS ( Workpiece coordinate system) : Điểm gốc phôi.
  • Thiết bị kẹp phôi trên máy phay cnc chủ yếu dùng đồ gá vạn năng như ê tô hoặc vấu kẹp. Cơ cấu kẹp có thể tự động hóa bằng xi lanh khí nén hoặc thủy lực

Công dụng của máy phay CNC

Sau đây, chúng tôi sẽ giới thiệu cho các bạn về công dụng của máy phay CNC:
– Công dụng chủ yếu của máy phay là dùng để phay, cắt gọt, khoan,… một cách tỉ mỉ và chính xác.
– Máy phay CNC có khả năng cắt gọt nhiều chi tiết máy khác nhau và cắt gọt được nhiều chi tiết cùng một lúc nhưng vẫn đảm bảo được chất lượng sản phẩm.
– Ngoài ra, máy phay CNC cũng có công dụng để đo khoảng cách với độ chính xác cao.

Ưu điểm của máy phay CNC

máy phay CNC cũ của Nhật Bản

– Máy phay CNC có tốc độ cắt nhanh và độ chính xác rất cao. Điều đó giúp cho việc gia công tiết kiệm được thời gian.
– Dao cắt của máy phay CNC có thể cắt được các đường thẳng, ngang, tròn, di chuyển đa dạng nên cắt được nhiều chi tiết đa dạng khác nhau, từ đơn giản đến phức tạo.
– Máy phay CNC có thể hoạt động một cách liên tục mà vẫn đảm bảo được độ chính xác.

 Ứng dụng của máy phay CNC

Máy phay CNC đáp ứng được rất nhiều nhu cầu của con người nên nó cũng được ứng dụng và thực tế trong đời sống. Các ứng dụng của máy phay CNC là:
– Gia công, cắt gọt các sản phẩm theo khuôn đúc theo nhu cầu của khách hàng.
– Được ứng dụng vào ngành gia công và sản xuất đồ gia dụng cho con người.
– Được ứng dụng ở trong các công ty, xưởng máy chuyên chế tạo các phụ tùng, chi tiết máy.
– Có thể cắt gọt, phay các vật dụng từ gỗ và được ứng dụng trong ngành chế biến đồ gỗ. Nó cũng giúp người điều khiển trong việc chạm khắc các hoạ tiết, các chi tiết gỗ.
Sơ đồ kết cấu của máy phay CNC.
