Máy tiện 5 trục CNC: Công dụng và Ứng dụng

Máy tiện 5 trục CNC là gì?

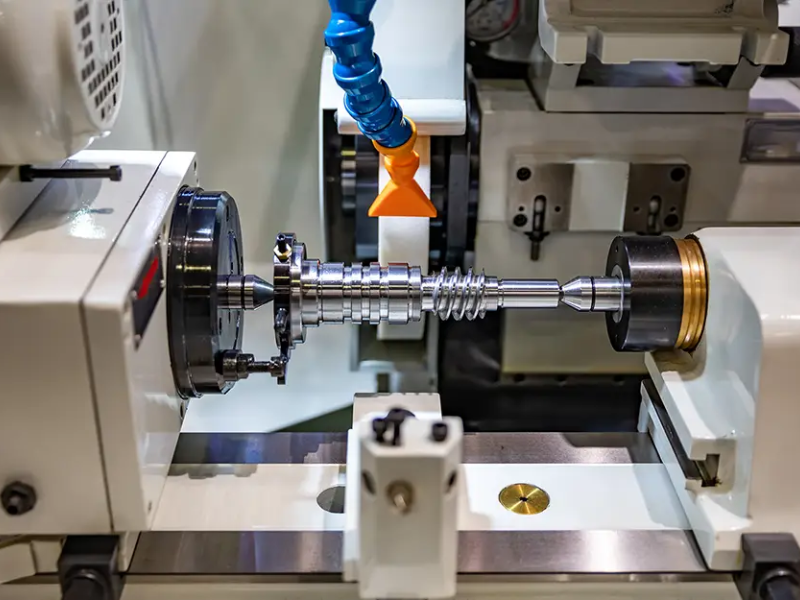

Máy tiện CNC 5 trục là dòng máy công cụ CNC hiện đại, với thiết kế tối ưu, có khả năng gia công 5 trục đồng thời nhờ các trục tịnh tiến và trục quay. Khác với máy tiện CNC truyền thống chủ yếu gia công theo hai trục chính X/Z, máy tiện 5 trục CNC được bổ sung thêm các trục chuyển động phụ để giúp dao có thể dễ dàng thay đổi góc tiếp cận linh hoạt hơn.

Đối với máy tiện 5 trục CNC sẽ bao gồm hệ thống 5 trục sau:

• Trục X: Di chuyển dao theo phương ngang
• Trục Y: Di chuyển dao theo phương vuông góc
• Trục Z: Di chuyển theo chiều dài phôi
• Trục A/B hoặc C: Trục quay hỗ trợ thay đổi góc gia công

Các trục này sẽ phối hợp đồng thời để máy thực hiện nhiều nguyên công như tiện, phay, khoan, taro, các góc nghiêng, biên dạng phức tạp… chỉ trong 1 lần gá phôi. Vừa giúp giảm thao tác thủ công, rút ngắn thời gian sản xuất vừa đảm bảo độ chính xác giữa các vị trí gia công.

ĐỪNG BỎ QUA: LIST MÁY TIỆN CNC BEST SELLER CHẤT LƯỢNG CAO, GIÁ TỐT DO TLT CUNG CẤP

Cấu tạo của máy tiện CNC 5 trục

Máy tiện 5 trục có cấu tạo tương tự máy tiện CNC thông thường nhưng được bổ sung thêm các cơ cấu điều khiển và hệ thống hỗ trợ để thực hiện gia công đa hướng. Dưới đây là các bộ phận chính của máy tiện CNC 5 trục:

1. Hệ thống trục chuyển động

Đây được xem là bộ phận quan trọng nhất quyết định trực tiếp đến khả năng gia công 5 trục. Hệ thống trục bao gồm:

• Trục X, Y, Z giúp dao di chuyển theo các hướng tuyến tính
• Trục quay A/B/C giúp thay đổi góc tiếp xúc giữa dao và phôi

Cả 5 trục sẽ kết hợp với nhau và vận hành đồng bộ, cùng thời điểm để gia công các bề mặt với yêu cầu biên dạng phức tạp, nhiều góc khó…

2. Trục chính máy tiện

Trục chính máy tiện có nhiệm vụ kẹp giữ phôi, truyền công suất cho dao cắt gọt, tạo chuyển động quay cho chi tiết. Hầu hết các dòng máy tiện 5 trục sẽ được trang bị trục chính công suất cao, tốc độ quay lớn nhằm đáp ứng các yêu cầu gia công chính xác và tốc độ cao.

3. Ổ dao

Ổ dao hay còn được gọi là cụm đầu dao chính là nơi lắp đặt các dụng cụ cắt. Tùy theo thiết kế của từng loại máy, ổ dao có thể chứa số lượng dao và các loại dao khác nhau. Chẳng hạn như dao tiện trong, dao tiện ngoài, dao phay, dao taro, mũi khoan…

Bên cạnh đó, hệ thống dao còn được tích hợp công nghệ thay dao tự động (ATC) với khả năng thay dao tự động giúp máy thực hiện nhiều công đoạn liên tục mà không cần dừng máy.

4. Hệ thống điều khiển CNC

Bộ điều khiển CNC là trung tâm xử lý toàn bộ hoạt động của máy CNC. Với nhiệm vụ đọc hiểu chương trình gia công, điều khiển các chuyển động trục, kiểm soát tốc độ cắt và tối ưu đường chạy dao.

Các hệ điều hành thông dụng nhất hiện nay gồm: Fanuc, Mitsubishi, Siemens, GSK…

5. Hệ thống thay dao tự động

Một số dòng máy tiện 5 trục được tích hợp bộ thay dao tự động giúp rút ngắn thời gian chuyển đổi dao, tăng năng suất gia công và đáp ứng tốt các nhu cầu gia công sản xuất hàng loạt.

Nguyên lý hoạt động của máy tiện 5 trục CNC

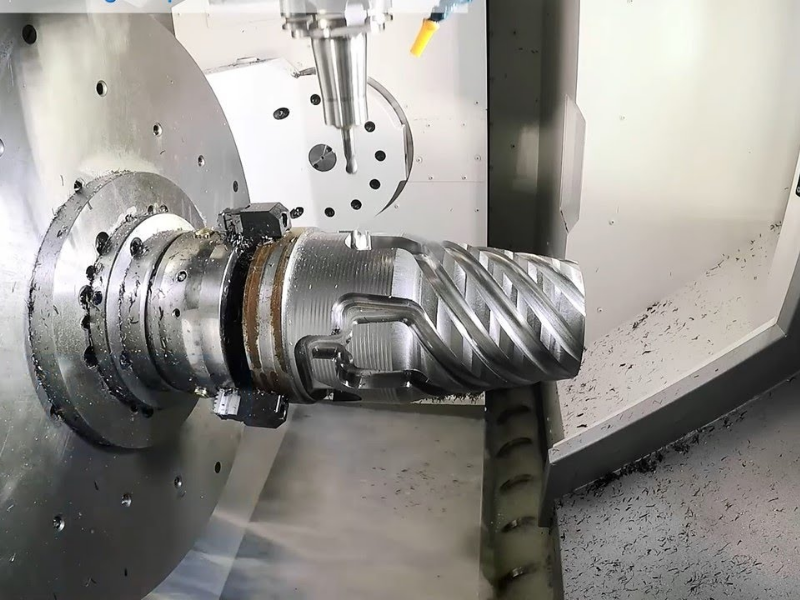

Máy tiện CNC 5 trục hoạt động dựa theo chương trình lập trình được tạo từ phần mềm CAM hoặc nhập trực tiếp vào bộ điều khiển CNC. Quá trình vận hành cơ bản gồm các bước sau đây:

Bước 1: Thiết lập chương trình gia công

Kỹ thuật viên xây dựng chương trình CNC dựa trên bản vẽ chi tiết, xác định các thông số gồm quỹ đạo dao, tốc độ cắt, chiều sâu cắt và các thông số gia công liên quan.

Bước 2: Gá đặt phôi và chuẩn bị dao cụ

Phôi được cố định trên mâm cặp hoặc thiết bị đồ gá chuyên dụng, sau đó lắp dao cụ vào các vị trí tương ứng trên cụm đầu dao.

Bước 3: Vận hành chính thức

Khi chương trình được kích hoạt, hệ thống CNC sẽ điều khiển theo lệnh để trục chính quay phôi, dao di chuyển theo 3 trục X/Y/Z và các trục quay thay đổi góc tiếp xúc. Nhờ đó mà dao có thể tiếp cận phôi từ nhiều hướng, tạo ra các biên dạng phức tạp với độ chính xác cao.

Bước 4: Kiểm tra và hoàn thiện sản phẩm

Sau khi gia công, sản phẩm được kiểm tra kích thước, độ chính xác và chất lượng bề mặt trước khi đưa vào công đoạn tiếp theo.

Ứng dụng của máy tiện 5 trục CNC trong sản xuất thực tế

Nhờ khả năng gia công linh hoạt và độ chính xác cao, máy tiện 5 trục CNC được ứng dụng rộng rãi trong nhiều ngành công nghiệp, sản xuất cơ khí như:

• Ngành cơ khí chính xác: Máy được sử dụng để gia công các chi tiết như trục tròn, chi tiết dạng tròn xoay, các linh kiện máy móc, bộ phận cơ khí phức tạp…
• Ngành chế tạo khuôn mẫu: các khuôn ép nhựa, khuôn đúc, chi tiết có bề mặt cong… nhờ khả năng điều chỉnh góc dao linh hoạt đễ tiếp cận các góc khuôn khó
• Ngành hàng không và ô tô: Đây là những ngành đặc thù yêu cầu gia công chi tiết với độ chính xác cao, kết cấu phức tạp, vật liệu khó… Các chi tiết thường gặp như bộ phận truyền động, chi tiết động cơ…
• Ngành sản xuất linh kiện điện tử: Máy được ứng dụng để gia công các chi tiết nhỏ yêu cầu độ chính xác cao như linh kiện máy, chi tiết dung sai nhỏ, chi tiết khuôn…

TLT – Nhà phân phối máy tiện CNC 5 trục hiện đại, giá dễ đầu tư

Tập đoàn Công nghệ TLT với hơn 16 năm trong lĩnh vực cung cấp các giải pháp máy CNC chất lượng cao, chúng tôi tự tin khi là đơn vị phân phối các dòng máy tiện 5 trục CNC hiện đại, đáp ứng nhu cầu đa dạng của doanh nghiệp sản xuất.

Các dòng máy tiện CNC do TLT cung cấp được lựa chọn với thế mạnh ứng dụng công nghệ tiên tiến, độ chính xác cao, khả năng vận hành ổn định và phù hợp với nhiều ngành công nghiệp.

Khi lựa chọn máy tiện 5 trục CNC tại TLT, khách hàng có thể hoàn toàn yên tâm:

• Hàng chính hãng, nguyên team nguyên kiện
• Chính sách bảo hành uy tín
• Vận chuyển và lắp đặt tận nơi
• Hỗ trợ kỹ thuật chuyên nghiệp, lắp đặt và hướng dẫn vận hành chi tiết
• Hỗ trợ trả góp với chính sách linh hoạt, thủ tục nhanh
• Hợp đồng đầy đủ, rõ ràng.

Liên hệ ngay với Tập đoàn Công nghệ TLT để được tư vấn chi tiết về các dòng máy tiện 5 trục CNC phù hợp với nhu cầu sản xuất của doanh nghiệp nhé!

————–
