Máy tiện CNC 4 trục là gì? Đặc điểm và ứng dụng phổ biến

Máy tiện CNC 4 trục là loại máy công cụ hiện đại, được thiết kế để gia công những chi tiết mà máy 2 trục, 3 trục không thể làm được, cũng như không đáp ứng hiệu quả như mong muốn. Trong bài viết dưới đây, chúng tôi sẽ giúp bạn hiểu hơn về dòng sản phẩm này. Cùng tham khảo nhé!

Máy tiện CNC 4 trục là gì?

Máy tiện CNC là loại chuyên dùng để gia công cắt, tạo hình vật liệu. Khi hoạt động, vật liệu hoặc bộ phận được kẹp và quay bởi trục chính, còn dụng cụ cắt hoạt động trên vật liệu, được gắn và di chuyển trong trục khác nhau. Đồng thời, loại máy này được điều khiển bằng hệ thống máy tính, có 2, 3, 4, 5 hoặc 6 trục và dụng cũ được đặt ở vị trí cố định ở tháp pháo 8 đến 24 dao.

Như tên gọi của mình, máy tiện CNC 4 trục sẽ có 4 trục bao gồm  X, Y, Z và trục A. Trong đó, trục A này có tác dụng gia công đồng đều và tự động lật vật liệu. Dòng máy này được thiết kế để gia công những chi tiết mà máy tiện CNC 2 trục, 3 trục không thực hiện được.

Trong đó:

– Trục X – Chuyển động từ trái sang phải, vuông góc với trục của phôi ( Tất cả máy tiện CNC đều có)

– Trục Z –  Chuyển động dọc lên xuống,  được sử dụng khi các lỗ được khoan vào tâm của cổ phiếu và cũng là một trong những trục máy tiện truyền thống.

– Trục A –  Trục A. Trục A trong máy tiện có khả năng xoay 180 độ quanh trục gốc X.

– Trục Y – Điều này đề cập đến chuyển động vuông góc với trục của phôi bằng công cụ trực tiếp hoặc đầu phay riêng biệt và hoạt động cùng với trục C để phay các rãnh, các tính năng phẳng và lỗ khoan lệch tâm so với trục x và z .

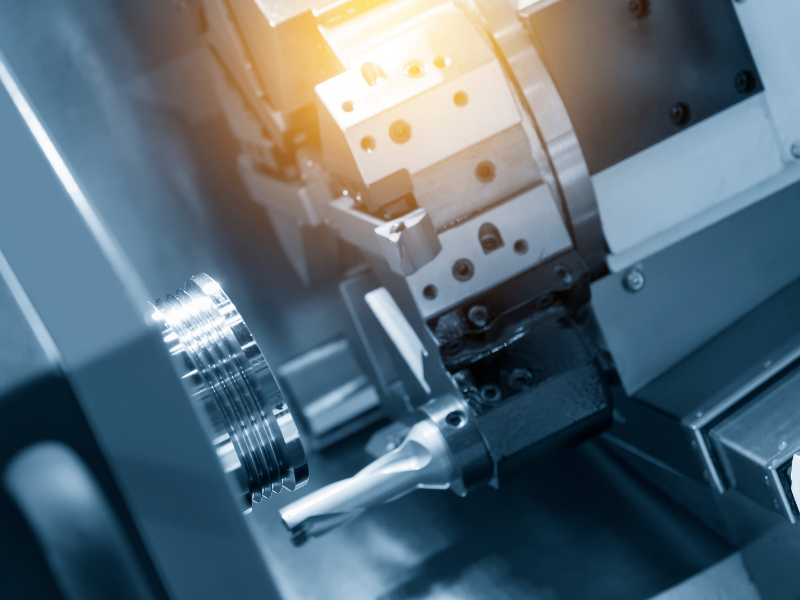

Ứng dụng của máy tiện CNC 4 trục

Đa số doanh nghiệp hiện nay sử dụng máy tiện CNC 4 trục để khắc trên vật liệu cong, cắt liên tục và không liên tục. Phôi có khả năng tự động lật để máy thực hiện thao tác bỏ vật liệu cả 2 phía, thực hiện các thao tác gia công với mức độ khó cao hơn.

Tiện 4 trục đặc biệt hữu ích để gia công các bộ phận phức tạp như bánh răng. Trong trường hợp bánh răng, trục Z đóng vai trò là trục định hướng, di chuyển từng răng vào vị trí rồi dừng lại, cho phép dao cắt quay trục A đi qua cho đến khi hoàn thành răng. Sau đó, bánh răng được đưa vào đúng vị trí để cắt răng tiếp theo, v.v.

Một số máy tiện CNC 4 trục được lắp các ổ dao ở cả hai đầu trục chính, cho phép gia công cả hai đầu phôi cùng một lúc. Điều này đặc biệt hữu ích khi gia công các chi tiết dài như trục trục cho mục đích ô tô.

Hiện nay, máy tiện 4 trục có thể cung cấp các bộ phận cho bất kỳ mục đích sử dụng công nghiệp nào bao gồm dầu khí , hàng không vũ trụ , ô tô , xây dựng, dụng cụ y tế , v.v.

Các bộ phận gia công được bằng máy tiện CNC 4 trục

• Năng lượng (gió, dầu, khí đốt)
• Nhẫn
• Tay áo
• Ôtô
• Bộ phận truyền động
• Trục cam
• Ly hợp
• Bộ phận lái
• Bánh răng
• Hàng không vũ trụ
• Linh kiện động cơ
• Các thành phần kết cấu và phụ kiện
• Bộ phận hạ cánh
• Khớp nối

Xem thêm: 99+ mẫu máy tiện CNC HOT nhất hiện nay

Ưu điểm của máy tiện CNC 4 trục

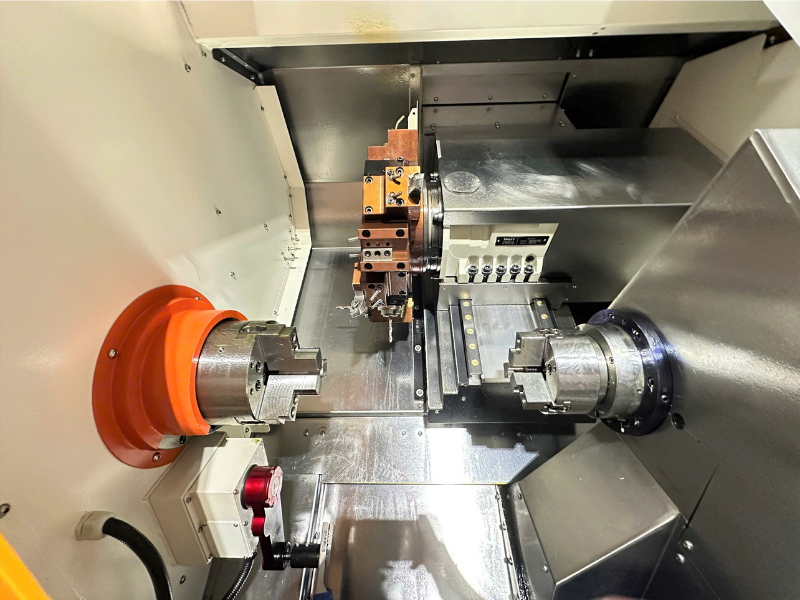

Cắt linh hoạt

Máy tiện 4 trục cho phép thực hiện các vết cắt trên mọi bề mặt của phôi. Nói cách khác, có thể cắt các khe, rãnh hoặc thiết kế ở mặt trước, mặt sau, mặt trên, mặt dưới và mỗi bên của một bộ phận.

Gia công nhanh

Thực tế là một máy CNC 4 trục có thể hoạt động như một trung tâm tiện và máy nghiền, cắt giảm số lượng máy móc cần thiết. Bạn không còn cần phải cắt hình trụ ở trung tâm tiện, sau đó chuyển nó sang máy nghiền để hoàn thành thiết kế. Mọi thứ có thể được thực hiện ở một nơi, dưới dạng gia công liên tục hoặc gia công theo chỉ mục. Điều này làm giảm thời gian sản xuất, tiết kiệm tiền và giảm lãng phí.

Gia công các chi tiết phức tạp

Khi máy tiện 4 trục được kết hợp với phần mềm CAM mạnh mẽ, các thiết kế phức tạp có thể được gia công nhanh chóng và chính xác. Điều này hữu ích cho gia công tùy chỉnh và tạo mẫu nhanh. Máy 4 trục hiệu suất cao có thể cắt các thiết kế với dung sai +/- 0,01mm, tùy thuộc vào bộ phận và vật liệu.

Giá máy tiện CNC 4 trục bao nhiêu tiền?

Trên thực tế, giá máy tiện CNC 4 trục không có một con số cố định chính xác, mà phụ thuộc vào nhiều yếu tố như thương hiệu, cấu hình, hành trình gia công, mức độ tự động hóa….

• Đối với các dòng máy cơ bản hoặc phục vụ gia công đơn giản, giá có thể dao động khoảng 600 – 800 triệu VNĐ
• Với các dòng máy công nghiệp tiêu chuẩn, giá thường nằm trong khoảng 800 triệu – 2 tỷ VNĐ (tuỳ cấu hình và hãng)
• Với các dòng cao cấp, đa trục, có trục Y, trục phụ, tự động hóa cao, giá có thể lên đến 2 – 5 tỷ VNĐ hoặc cao hơn

Đặc biệt, các dòng máy tiện CNC 4 trục PMW (MSY) thường thuộc phân khúc trung và cao cấp, nên giá cụ thể thường liên hệ báo giá trực tiếp do cấu hình tùy chọn theo nhu cầu khách hàng.

TOP 3 máy tiện CNC 4 trục bán chạy nhất hiện nay

Hiện nay, Tập đoàn Công nghệ TLT là nhà phân phối độc quyền thương hiệu máy tiện CNC PMW tại Việt Nam. Đây là một trong những thương hiệu nổi tiếng với các dòng máy tiện CNC chất lượng cao, hiện đại.

Đối với dòng máy tiện CNC 4 trục, có 3 model nổi bật nhất bao gồm:

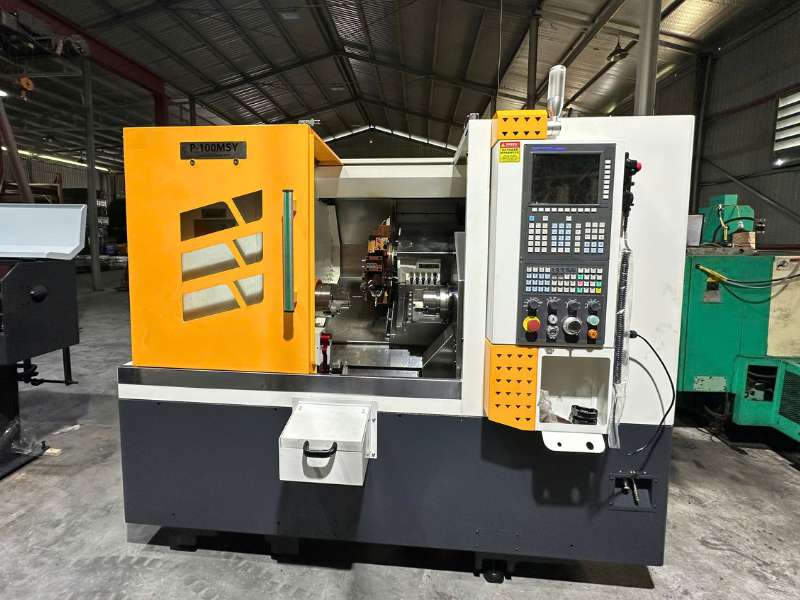

Máy tiện CNC PMW P-100MSY

Dòng máy tiện CNC cỡ nhỏ & trung, phù hợp gia công chi tiết chính xác với chi phí đầu tư hợp lý.

• Thuộc phân khúc phổ thông, giá tốt dễ đầu tư
• Tích hợp trục Y + trục chính phụ (4 trục)
• Gia công đa dạng chi tiết trục, đĩa, ren, rãnh
• Phù hợp xưởng vừa và nhỏ, sản xuất linh kiện

Máy tiện CNC PMW P-200MSY

Dòng này phù hợp với các doanh nghiệp cần máy tiện CNC 4 trục công suất cao, sản xuất liên tục

• Nâng cấp về độ cứng vững và công suất
• Gia công ổn định các chi tiết kích thước lớn
• Tích hợp tự động hóa cao hơn
• Hiệu suất tốt trong sản xuất hàng loạt

Máy tiện CNC PMW P-C500KMSY

Đây là model máy tiện CNC 4 trục cao cấp của PMW, giúp doanh nghiệp tối đa hiệu suất và vận hành bền bỉ.

• Dòng cao cấp, tích hợp nhiều trục đồng thời
• Khả năng gia công phức tạp, đa nguyên công
• Độ chính xác cao, phù hợp ngành ô tô, hàng không…
• Tối ưu cho dây chuyền sản xuất tự động

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy tiện CNC 4 trục hãy liên hệ với Tập đoàn Công nghệ TLT nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.

————–
