Máy tiện CNC có trục C là gì? Ứng dụng, đặc điểm

Máy tiện CNC có trục C là gì? Ứng dụng như thế nào và đặc điểm ra sao là điều mà nhiều người quan tâm, cũng như mong muốn được câu trả lời chi tiết nhất. Hãy cùng tham khảo bài viết dưới đây để hiểu hơn về dòng sản phẩm này bạn nhé!

Máy tiện CNC có trục C là gì?

Máy tiện CNC có trục C là loại máy tiện CNC ngoài trục X-Z cơ bản còn được bổ sung thêm 1 trục C hay còn gọi là trục phay. Với trục C này, máy tiện sẽ có thêm chức năng phay kết hợp tiện, ngoài ra còn có thể khoan và doa, nên sẽ đáp ứng đa dạng hơn nhu cầu gia công của khách hàng.

Xem thêm: Top 99+ máy tiện CNC siêu HOT tại Tập đoàn Công nghệ TLT

Đặc điểm của máy tiện CNC có trục C

Trục C cho phép gia công bề mặt và bề mặt bên của phôi hình trụ trên các máy có trục quay để lắp phôi (ví dụ: máy tiện hoặc máy phay có bàn xoay). Phôi được di chuyển bởi trục quay hoặc trục chính (trục C) và dụng cụ được truyền động (ví dụ: dao phay) bởi hai trục tịnh tiến X (hoặc Y) và Z.

Trục C thường có mặt ở máy tiện CNC 3 trục, 5 trục và 6 trục. Trong đó:

• Máy tiện CNC 3 trục

Bên cạnh trục X và Z cơ bản, trục C và hệ thống công cụ được thêm vào. Điều này cho phép bộ phận được định vị để thực hiện các nguyên công phay, doa và tarô tiêu chuẩn. Có thể thực hiện các hoạt động phay xoắn ốc liên quan đến vòng quay đồng bộ chậm của bộ phận. Trong các máy như vậy, một Tháp pháo thứ hai được thêm vào máy tiện CNC 3 trục (ví dụ: T2-2T). Những máy như vậy sau đó sẽ có 2 trục ở mỗi tháp pháo (tháp trên và tháp dưới) cộng với trục C trên trục xoay. Điều này cho phép sử dụng 2 công cụ cùng lúc trên một chi tiết, do đó giảm đáng kể thời gian chu kỳ.

• Máy tiện CNC 5 trục

Máy tiện CNC 5 trục có trục X, Y, Z, có thể chọn hai trong số ba trục quay (A, B, C) để sử dụng. Các trục A, B và C thực hiện xoay 180° quanh các trục X, Y và Z tương ứng.

• Máy tiện CNC 6 trục

Máy tiện CNC 6 trục bao gồm 2 x trục C (trục chính và trục phụ); 2 x Tháp pháo (tháp trên và dưới, mỗi tháp có 2 trục tuyến tính); 1 x trục Y ở tháp pháo phía trên; 1 x Trục chính thứ hai có thể di chuyển về phía trục chính để lấy chi tiết.

Ưu điểm của máy tiện CNC có trục C

Máy tiện CNC có trục C ra đời đã tạo nên bước đột phá trong ngành gia công cơ khí chính xác và mang lại rất nhiều ưu điểm nổi bật như:

• Trục phay được tích hợp trong máy tiện CNC giúp các đơn vị giảm được chi phí đầu tư nhiều máy móc và từ đó sẽ tiết kiệm được diện tích mặt bằng.
• Có thể gia công vật liệu đòi hỏi độ sâu, chi tiết cao và phức tạp
• Với ưu điểm là chỉ gá phôi 1 lần mà vẫn gia công được nhiều của chi tiết, tiện kết hợp khoan, doa, phay. Nhờ vậy sẽ giảm được thời gian thiết lập, định vị và gá phôi, tăng năng suất gia công
• Nhờ sự hỗ trợ của trục C trong máy tiện, chất lượng bề mặt hoàn thiện sẽ cao hơn.
• Cải thiện độ chính xác gia công và đảm bảo sản phẩm chất lượng đầu ra đồng nhất, có tính thẩm mỹ cao.

Ứng dụng của máy tiện CNC có trục C

Với thế mạnh về gia công tối ưu nhờ khả năng định vị và điều khiển chuyển động quay chính xác của trục chính, máy tiện CNC có trục C cho phép thực hiện đồng thời các nguyên công tiện, phay, khoan, taro và gia công biên dạng phức tạp chỉ trong một lần gá đặt.

Đặc biệt, dòng máy này phù hợp để gia công các chi tiết dạng trục ngắn, phôi dạng đĩa, mặt bích và nhiều sản phẩm có yêu cầu cao về độ đồng tâm cũng như độ chính xác vị trí. Ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất như:

• Thiết bị y tế: Gia công các chi tiết có kích thước nhỏ, độ chính xác cao như khớp nối, dụng cụ phẫu thuật, linh kiện thiết bị y tế
• Hàng không vũ trụ: Chế tạo các linh kiện có biên dạng phức tạp, yêu cầu dung sai nghiêm ngặt và độ ổn định cao
• Phụ tùng ô tô, xe máy: Gia công trục, bánh răng, mặt bích, puly, moay-ơ và nhiều linh kiện truyền động
• Cơ khí chế tạo máy: Sản xuất các chi tiết máy, đồ gá, linh kiện tự động hóa và thiết bị công nghiệp
• Ngành điện – điện tử: Gia công vỏ thiết bị, đầu nối, linh kiện kim loại có độ chính xác cao
• Gia công khuôn mẫu: Thực hiện các nguyên công khoan, phay và taro trên chi tiết khuôn ngay trên máy tiện, giúp rút ngắn quy trình sản xuất.

Địa chỉ bán máy tiện CNC uy tín và chất lượng

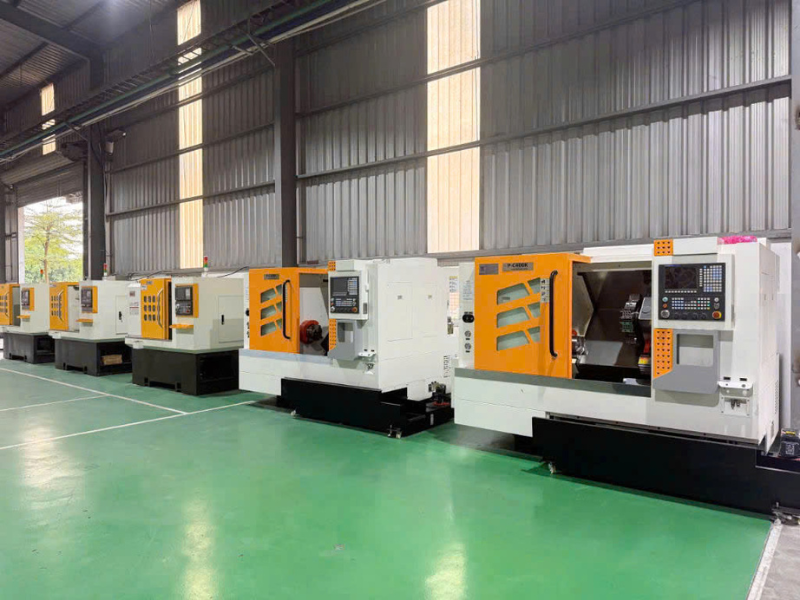

Tập đoàn Công nghệ TLT được thành lập từ năm 2010 đang là đơn vị hàng đầu trong lĩnh vực phân phối máy CNC, cung cấp giải pháp tự động hóa, phụ tùng – thiết bị đi kèm và dịch vụ kỹ thuật máy CNC tại Việt Nam. Với hơn 16 hoạt động, TLT tự hào khi được hàng ngàn đơn vị gia công cơ khí chính xác tin tưởng lựa chọn và tin tưởng trao cơ hội đồng hành trong quá trình nâng cao năng lực sản xuất.
