Máy tiện CNC siêu lớn – Đặc điểm, Phân loại & Ứng dụng

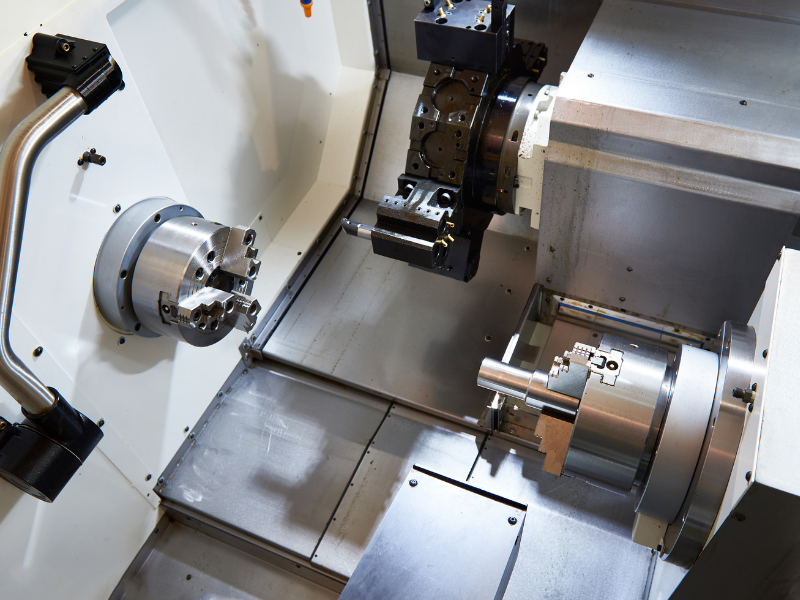

Máy tiện CNC siêu lớn không chỉ sở hữu kích thước vượt trội, mà còn được thiết kế với kết cấu siêu cứng vững, công suất lớn và khả năng gia công ổn định đối với những chi tiết có trọng lượng cao. Máy vận hành dựa trên công nghệ CNC hiện đại, giúp doanh nghiệp nâng cao độ chính xác gia công, tối ưu năng suất…
Khái niệm máy tiện CNC siêu lớn
Máy tiện CNC siêu lớn là dòng máy tiện điều khiển số được thiết kế để gia công các chi tiết có kích thước, đường kính hoặc trọng lượng lớn vượt trội, hơn hẳn khả năng xử lý của các dòng máy tiện CNC thông thường.
Tùy theo từng nhà sản xuất và cấu hình máy, dòng máy này có thể đáp ứng khả năng gia công các phôi có chiều dài lớn, đường kính lớn, trọng lượng nặng, kết cấu phức tạp và yêu cầu cao về độ chính xác cũng như độ ổn định.
Về nguyên lý hoạt động, máy tiện siêu lớn cũng hoạt động tương tự như máy tiện thông thường. Máy thực hiện quá trình gia công dựa trên các chuyển động quay của phôi và chuyển động cắt của dao. Trong đó, mọi chuyển động đều được điều khiển chính xác theo chương trình đã được lập trình sẵn thông qua hệ điều khiển CNC.
Tuy nhiên, điểm khác biệt quan trọng nằm ở quy mô và kết cấu của máy. Để xử lý các chi tiết có kích thước lớn, máy cần được thiết kế với:
- Băng máy có độ cứng vững cao
- Hệ thống dẫn hướng chịu tải lớn
- Trục chính công suất cao
- Mâm cặp kích thước lớn
- Hệ thống truyền động mạnh mẽ
- Khả năng chịu tải phôi lớn
- Hành trình các trục dài
Kết cấu máy càng lớn thì yêu cầu về khả năng kiểm soát rung động, độ ổn định nhiệt và độ chính xác trong quá trình vận hành càng trở nên quan trọng.

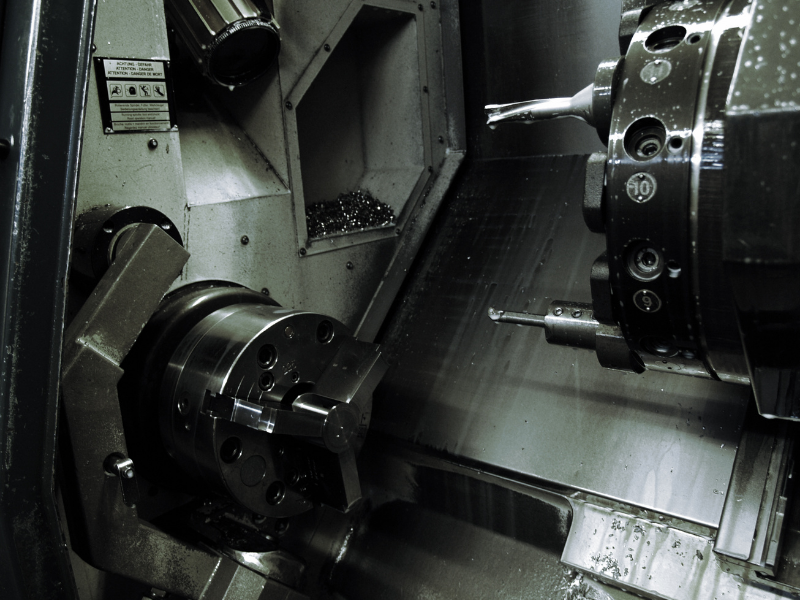

Điểm khác biệt giữa máy tiện CNC siêu lớn và máy tiện CNC tiêu chuẩn
Mặc dù cùng hoạt động dựa trên nguyên lý gia công tiện CNC, máy tiện CNC siêu lớn và máy tiện CNC tiêu chuẩn có sự khác biệt đáng kể về kết cấu, khả năng gia công và phạm vi ứng dụng.
Kích thước vùng gia công
Đây là điểm khác biệt đầu tiên và dễ nhận thấy nhất. Trong khi máy tiện CNC tiêu chuẩn chỉ dùng để gia công các chi tiết có kích thước nhỏ và trung bình, thì máy tiện CNC siêu lớn lại phù hợp cho những nhu cầu gia công phôi có đường kính lớn, chiều dài lớn và khối lượng lớn.
Khả năng chịu tải
Máy tiện CNC siêu lớn thường sở hữu kết cấu thân máy cứng vững, băng máy lớn, nặng, hệ thống dẫn hướng có khả năng chịu tải cao, trục chính công suất lớn cho gia công các chi tiết có khối lượng lớn… Với khả năng chịu tải cao giúp máy duy trì độ ổn định trong suốt quá trình gia công, đặc biệt khi thực hiện cắt gọt với lực cắt lớn.
Công suất và mô-men xoắn
Các chi tiết lớn thường yêu cầu lực cắt cao hơn so với các chi tiết có kích thước nhỏ. Vì vậy, máy tiện siêu lớn thường được trang bị hệ thống truyền động có công suất lớn, mô-men xoắn cao, khả năng vận hành ổn định trong điều kiện tải nặng…
Độ cứng vững của kết cấu
Độ cứng vững ảnh hưởng trực tiếp đến chất lượng bề mặt và độ chính xác của chi tiết. Ở máy tiện siêu lớn, kết cấu thân máy được thiết kế nhằm hạn chế rung động trong quá trình gia công.
Các yếu tố như: kích thước băng máy, thiết kế thân máy, hệ thống ray dẫn hướng, kết cấu ụ dao và hả năng hấp thụ rung động… đều phải được tính toán để đảm bảo độ ổn định khi gia công phôi lớn.
Chi phí đầu tư và vận hành
So với máy tiện CNC tiêu chuẩn, máy tiện CNC siêu lớn thường yêu cầu mức đầu tư cao hơn. Bên cạnh giá máy, doanh nghiệp cũng cần tính đến các yếu tố như diện tích nhà xưởng, nền đủ cứng để lắp đặt, hệ thống điện, thiết bị nâng hạ phôi, chi phí vận hành, chi phí bảo trì…
Do đó, việc lựa chọn máy cần được dựa trên nhu cầu sản xuất thực tế, kích thước sản phẩm và định hướng phát triển lâu dài của doanh nghiệp.
Phân loại máy tiện CNC siêu lớn
Máy tiện CNC siêu lớn có thể được phân loại dựa trên kết cấu, phương thức gá phôi và tuỳ theo yêu cầu gia công.
Máy tiện CNC ngang siêu lớn
Máy tiện CNC ngang là cấu hình phổ biến trong ngành gia công cơ khí. Dòng máy này được thiết kế với băng máy dài và có khả năng gia công các chi tiết có chiều dài lớn. Chẳng hạn như trục dài, trục truyền động, trục máy công nghiệp, trục thiết bị thuỷ điện…
Tuỳ từng thiết kế, máy có thể được trang bị thêm ụ động để hỗ trợ các chi tiêt dài, giúp hạn chế tình trạng rung động hoặc gây biến dạng phôi trong quá trình gia công. Vì đối với những phôi có chiều dài đặc biệt lớn, doanh nghiệp cần đặc biệt quan tâm đến khả năng chống võng và phương án gá đỡ phôi phù hợp.
Máy tiện CNC đứng siêu lớn
Máy tiện CNC đứng, hay còn được gọi là máy tiện đứng, đặc biệt phù hợp với những chi tiết có đường kính lớn và trọng lượng cao. Khác với máy tiện ngang, phôi được đặt trên bàn quay theo phương ngang. Điều này mang lại lợi thế lớn khi gá đặt những chi tiết nặng.
Một số ứng dụng phổ biến của máy tiện CNC đứng siêu lớn như các chi tiết mặt bích cỡ lớn, vành răng, vỏ thiết bị công nghiệp, chi tiết dạng đĩa, các chi tiết có đường kính lớn nhưng chiều dài không quá lớn…
Với các phôi có trọng lượng cao, cấu hình tiện đứng giúp quá trình gá đặt và định vị thuận lợi hơn trong nhiều trường hợp.
Máy tiện siêu lớn đa nhiệm
Đây là dòng máy được phát triển theo xu hướng tích hợp nhiều nguyên công trên cùng một thiết bị. Bên cạnh khả năng tiện, máy có thể được tích hợp thêm trục Y, trục C để thực hiện các nguyên công khác như phay, khoan, taro… trên cùng một máy.
Việc hoàn thành nhiều nguyên công trong cùng một lần gá mang lại nhiều lợi ích như: giảm thời gian sản xuất, hạn chế sai số gá đặt, đảm bảo độ chính xác và tối ưu quy trình gia công. Nhất là đối với các chi tiết lớn và phức tạp, việc giảm số lần gá đặt đặc biệt quan trọng vì quá trình di chuyển và định vị phôi thường mất nhiều thời gian và đòi hỏi thiết bị nâng hạ chuyên dụng.
Ứng dụng của máy tiện CNC siêu lớn
Nhờ khả năng gia công các chi tiết có kích thước và trọng lượng lớn, máy tiện siêu lớn được ứng dụng trong nhiều ngành công nghiệp quan trọng.
Ngành sản xuất thiết bị công nghiệp
Máy tiện CNC siêu lớn được sử dụng để gia công nhiều bộ phận của máy móc công nghiệp như: trục máy, vỏ thiết bị, mặt bích, bánh đà, các chi tiết truyền động… Đây đều là các chi tiết yêu cầu độ cứng vững cao và khả năng làm việc trong môi trường công nghiệp khắc nghiệt.
Ngành năng lượng
Trong lĩnh vực năng lượng, nhiều thiết bị có kích thước lớn đòi hỏi hệ thống máy gia công chuyên dụng. Máy tiện CNC lớn có thể tham gia gia công các bộ phận quan trọng dùng cho thiết bị điện, thuỷ điện, năng lượng tái tạo, hệ thống tua-bin hoặc các chi tiết truyền động công suất lớn…
Ngành dầu khí
Ngành dầu khí sử dụng nhiều thiết bị và chi tiết cơ khí có kích thước lớn, yêu cầu cao về độ bền và khả năng chịu tải. Máy tiện CNC siêu lớn có thể được ứng dụng trong gia công các chi tiết dùng trong ngành dầu khí như mặt bích công nghiệp, trục thiết bị, van kích htước lớn, chi tiết phục vụ đường ống…
Các lĩnh vực khác
- Ngành đóng tàu và hàng hải
- Ngành sản xuất máy móc hạng nặng
- Sản xuất máy xây dựng, thiết bị khai thác và máy công nghiệp.
Các tiêu chí chọn lựa máy tiện CNC siêu lớn phù hợp với nhu cầu sản xuất
Máy tiện CNC siêu lớn là khoản đầu tư có giá trị cao, vì vậy doanh nghiệp cần đánh giá kỹ trước khi lựa chọn. Dưới đây là một số yếu tố quan trọng cần xem xét khi có nhu cầu đầu tư máy tiện siêu lớn như:
- Kích thước phôi lớn nhất cần gia công
- Đường kính tiện tối đa
- Chiều dài gia công
- Trọng lượng phôi
- Loại vật liệu gia công
- Độ chính xác yêu cầu
- Sản lượng sản xuất
- Các nguyên công cần thực hiện
- Khả năng mở rộng trong tương lai
Bên cạnh các tiêu chí về thông số kỹ thuật của máy, doanh nghiệp cũng cần quan tâm đến năng lực cung cấp dịch vụ tư vấn, kỹ thuật lắp đặt của đơn vị cung cấp. Đối với các dòng máy CNC kích thước lớn, quá trình từ khảo sát nhu cầu, lựa chọn cấu hình máy, chuẩn bị mặt bằng để phục vụ cho việc lắp đặt đến vận hành đều cần được tính toán kỹ lưỡng.
Với kinh nghiệm trong lĩnh vực cung cấp giải pháp máy móc và công nghệ gia công cơ khí, Tập đoàn Công nghệ TLT luôn hướng đến việc tư vấn giải pháp phù hợp nhất với nhu cầu sản xuất thực tế của từng doanh nghiệp. Thay vì chỉ lựa chọn máy dựa trên kích thước hoặc giá thành, doanh nghiệp cần xác định đúng yêu cầu gia công để lựa chọn cấu hình có khả năng đáp ứng lâu dài.
Liên hệ ngay với chúng tôi khi có nhu cầu đầu tư máy tiện CNC siêu lớn để được hỗ trợ tư vấn và nhận báo giá tốt nhất nhé!
————
