Panme cơ khí là gì? Công dụng & Hướng dẫn sử dụng
Panme cơ khí là thiết bị đo kiểm kích thước chi tiết nhằm đảm bảo sản phẩm hoàn thiện đạt đúng yêu cầu kỹ thuật. Với cấu tạo chắc chắn, nguyên lý hoạt động đơn giản và độ chính xác vượt trội, panme cơ khí được ứng dụng trong nhiều lĩnh vực như gia công CNC, chế tạo máy, khuôn mẫu và kiểm tra chất lượng sản phẩm.
Panme cơ khí là gì?

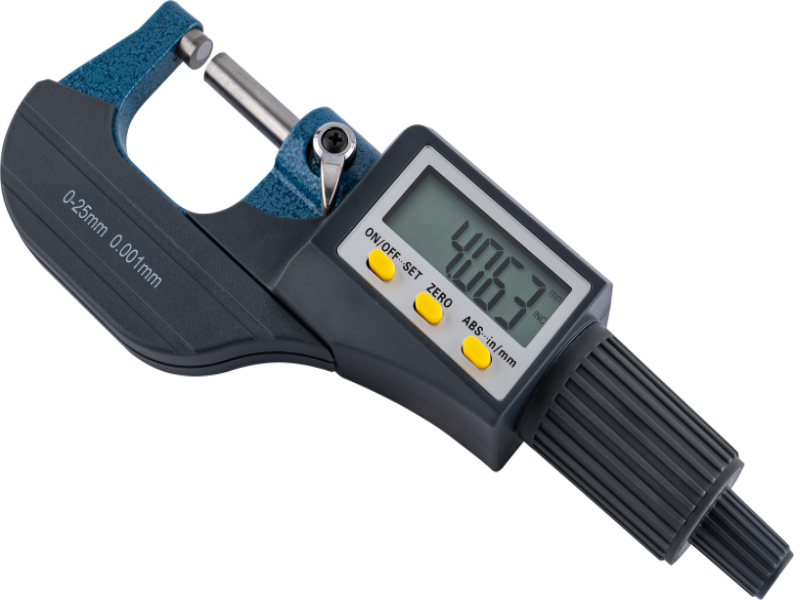

Panme cơ khí (thuật ngữ tiếng Anh là Mechanical Micrometer) là một loại dụng cụ dùng để đo kích thước bên ngoài, bên trong hoặc chiều sâu của các chi tiết gia công. Trong gia công CNC, panme cơ khí thường được dùng để kiểm tra sản phẩm sau khi gia công, giúp kỹ thuật viên đánh giá độ chính xác và điều chỉnh thông số máy khi cần thiết.
So với thước cặp chỉ có thể đo kiểm kích thước ở mức tương đối, panme sử dụng cơ cấu vít me với độ chính xác cao để chuyển đổi các chuyển động quay thành chuyển động tịnh tiến. Đảm bảo bất kỳ sai lệch nào dù là rất nhỏ xuất hiện trên bề mặt chi tiết cũng đều được phát hiện.
Panme cơ khí thường có độ chính xác phổ biến khoảng 0.01mm. Một số loại chuyên dụng đặc thù cho các ngành cơ khí chính xác cao thì độ chính xác khoảng 0.001 mm.
Thiết bị đo kiểm panme thường được sử dụng để kiểm tra độ dày của vật liệu, đường kính ngoài của trục, kích thước chi tiết cơ khí, chiều sâu rãnh hoặc bậc, đường kính trong của lỗ…
Cấu tạo của panme cơ khí
Cấu tạo của panme cơ khí tương đối đơn giản, nhưng mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo độ chính xác khi đo đạc.
Các bộ phận chính của panme cơ khí gồm:
Khung panme
Đây là bộ phận chính với nhiệm vụ chịu lực và liên kết tất cả các chi tiết của panme với nhau. Phần khung có kết cấu chắc chắn, chống biến dạng tốt và duy trì độ ổn định trong suốt quá trình đo kiểm.
Mỏ đo cố định (Đầu đo tĩnh)
Mỏ đo cố định chính là phần tiếp xúc là phần tiếp xúc trực tiếp với một phía của chi tiết cần đo. Bộ phận này thường được chế tạo từ các loại vật liệu có độ cứng cao, nhằm đảm bảo độ phẳng, duy trì độ chính xác và chống mài mòn.
Trục đo động
Trục đo động là bộ phận có nhiệm vụ di chuyển ra vào thông qua chuyển động quay của ống xoay. Bộ phận này kết hợp với mỏ đo cố định để kẹp và đo kích thước chi tiết.
Vít me
Đây được xem là bộ phận quan trọng nhất của panme, độ chính xác của vít me quyết định trực tiếp đến sai số của đo của dụng cụ. Khi xoay ống xoay, vít me sẽ biến chuyển động quay thành chuyển động tịnh tiến của trục đo.
Ống chuẩn
Ống chuẩn còn được gọi là ống bao, là nơi chứa thang đo chính của panme. Trên bộ phận này thường có vạch chia milimet và vạch chia phần trăm milimet. Dựa vào vị trí các vạch này để đọc kết quả đo một cách chính xác.
Núm xoay cóc
Núm xoay cóc giúp tạo lực đo ổn định khi tiếp xúc với chi tiết. Công dụng của bộ phận này là hạn chế tình trạng siết mạnh làm biến dạng chi tiết đo, đảm bảo kết quả đo chính xác hơn.
Khóa hãm
Khóa hãm dùng để cố định vị trí trục đo sau khi đo, giúp người dùng dễ dàng đọc kết quả mà không bị thay đổi kích thước.
HOT: LIST MÁY TIỆN CNC TAIKAN VÀ PMW BEST SELLER TẠI TLT ĐƯỢC NHIỀU DOANH NGHIỆP TIN DÙNG

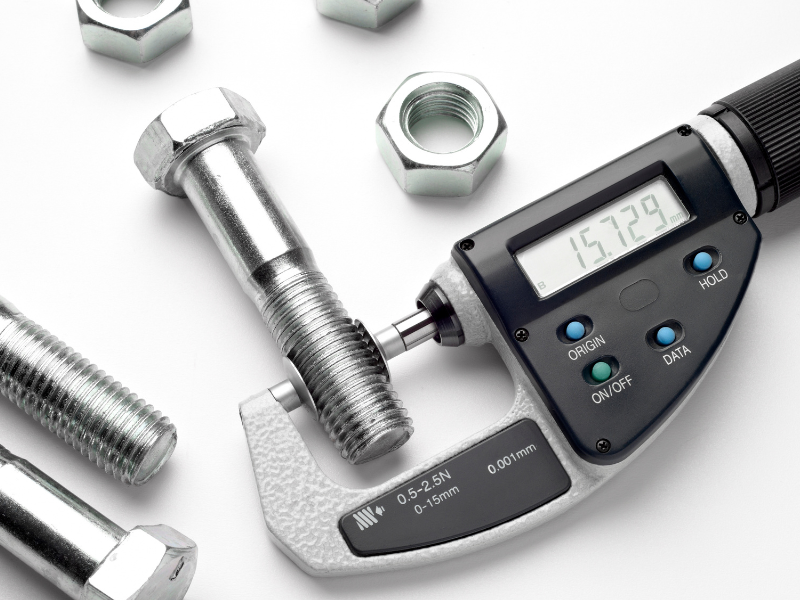

Phân loại các dòng panme cơ khí thông dụng
Hiện nay, trên thị trường có rất nhiều loại panme cơ khí, được phân chia dựa theo mục đích sử dụng:
1. Panme đo ngoài
Đây là loại phổ biến nhất, dùng để đo kích thước bên ngoài của chi tiết. Thường được ứng dụng để đo chiều dày vật liệu, đo đường kính trục, kiểm tra kích thước chi tiết tiện CNC như trục kim loại, chi tiết dạng trụ, vòng bi…
2. Panme đo trong
Panme đo trong được thiết kế để đo kích thước bên trong của các chi tiết dạng lỗ hoặc rãnh. Thường ứng dụng trong đo đường kính lỗ, kiểm tra kích thước lòng chi tiết và đo các khe hở lắp ráp.
3. Panme đo sâu
Panme đo sâu được dùng để kiểm tra chiều sâu của các chi tiết có rãnh, bậc, lỗ khoan…
4. Panme đo ren
Panme đo ren là loại chuyên dụng dùng để kiểm tra kích thước ren ngoài, đường kính ren, bước ren và đảm bảo độ chính xác khi gia công ren…
Hướng dẫn sử dụng panme cơ khí chi tiết nhất
Để đảm bảo kết quả đo chính xác, người dùng cần thực hiện đúng quy trình sử dụng panme.
Bước 1: Kiểm tra panme trước khi đo
Trước khi sử dụng cần kiểm tra bề mặt đo có sạch hay không, phần trục đo có hoạt động trơn tru không, vạch chia có mờ không… Nếu phát hiện bụi bẩn, dầu tích tụ trên bề mặt phải vệ sinh sạch sẽ để tránh làm ảnh hưởng đến kết quả đo.
Bước 2: Điều chỉnh panme về vị trí ban đầu
Đóng nhẹ hai mặt đo lại để kiểm tra điểm 0. Nếu hai mặt đo tiếp xúc nhưng vạch đo không về đúng vị trí 0, cần hiệu chỉnh trước khi sử dụng.
Bước 3: Đặt chi tiết vào giữa hai mặt đo
Đặt chi tiết cần đo giữa mỏ đo cố định và trục đo động. Đảm bảo sao cho chi tiết nằm vuông góc với 2 mặt đo để giảm sai số.
Bước 4: Xoay núm cóc để tạo lực đo ổn định
Xoay núm cóc từ từ cho đến khi hai mặt đo tiếp xúc nhẹ với chi tiết. Không nên siết quá mạnh vì có thể làm biến dạng chi tiết, dẫn đến sai kết quả đo.
Bước 5: Đọc kết quả đo
Kết quả đo chính xác được xác định dựa trên vạch chia trên ống chuẩn hoặc vạch chia trên ống xoay. Sau khi đọc, có thể sử dụng khóa hãm để cố định kết quả đo (nếu cần).
Cách lưu trữ và bảo quản panme cơ khí hiệu quả
Để duy trì độ chính xác và kéo dài tuổi thọ của panme cơ khí, sau mỗi lần sử dụng cần phải lưu trữ và bảo quản đúng cách theo các bước sau:

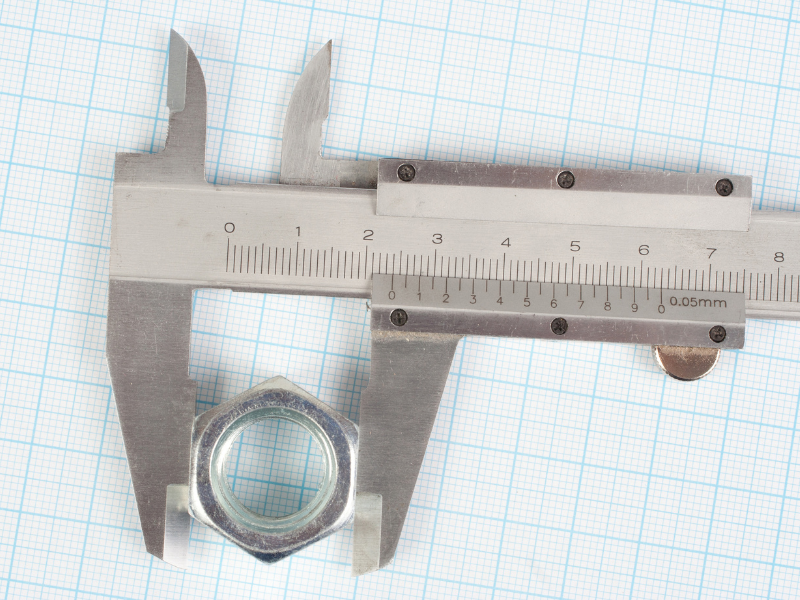

Vệ sinh sau khi sử dụng
Sau mỗi lần đo cần phải lau sạch bụi bẩn, loại bỏ dầu, phoi kim loại và làm sạch bề mặt đo. Nhất là đối với những môi trường gia công cơ khí chính xác CNC, bụi kim loại có thể ảnh hưởng đến độ chính xác của dụng cụ.
Bảo quản trong hộp chuyên dụng
Không nên để panme trực tiếp trên bàn máy hoặc khu vực có độ ẩm cao. Thay vào đó nên đặt trong hộp, cất gọn để tránh va đập, tránh tiếp xúc với môi trường có hóa chất ăn mòn.
Bôi trơn định kỳ
Các bộ phận chuyển động như vít me và trục đo cần được bôi trơn định kỳ để đảm bảo chuyển động ổn định, mượt mà.
Kiểm tra và hiệu chuẩn định kỳ
Sau thời gian sử dụng, panme có thể bị sai lệch do va đập, sử dụng sai cách hoặc hao mòn vít me… Do đó, người dùng cần phải thường xuyên kiểm tra, hiệu chuẩn định kỳ để đảm bảo độ chính xác khi đo.
Panme cơ khí là dụng cụ có khả năng đo chính xác, cấu tạo bền bỉ và cách sử dụng đơn giản, giúp kỹ thuật viên kiểm soát tốt kích thước chi tiết, hạn chế sai số và nâng cao chất lượng sản xuất. Do đó, hãy chọn lựa đúng loại panme và sử dụng, bảo quản đúng cách để giúp thiết bị luôn duy trì độ chính xác trong thời gian dài.
