Mẹo tái sử dụng G-code trong Mastercam cực hiệu quả

Tái sử dụng G-code trong Mastercam là một trong những mẹo hiệu quả giúp tối ưu thời gian lập trình. Từ đó, giúp nâng cao năng suất và giảm chi phí sản xuất đối với các xưởng gia công cơ khí chính xác, nhất là những đơn vị thường xuyên gia công chi tiết lặp lại hoặc sản xuất hàng loạt.

Khái niệm tái sử dụng G-code trong Mastercam

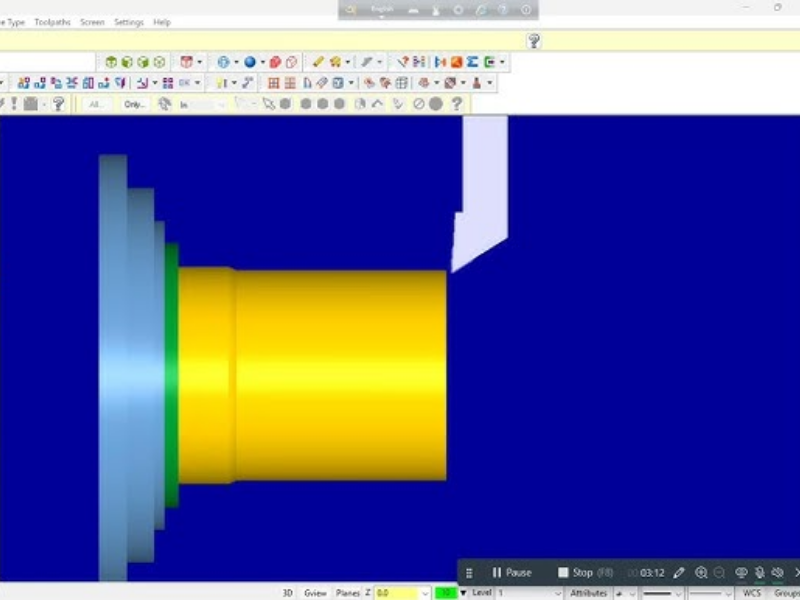

Trong lập trình CNC, việc tái sử dụng G-code trong chương trình lập trình Mastercam là một trong những phương pháp tận dụng lại các đoạn mã G-code hoặc chương trình gia công đã được lập trình trước đó để áp dụng cho các chi tiết mới có cấu trúc tương tự.

Thay vì phải lập trình lại toàn bộ từng lệnh từ đầu, lập trình viên có thể tận dụng lại chương trình cũ, sau đó chỉnh sửa một số thông số như kích thước, tọa độ hoặc chiều sâu cắt để phù hợp với chi tiết mới cần gia công.

Đây chính là ưu điểm lớn nhất của phương pháp này không chỉ giúp tiết kiệm thời gian mà còn hạn chế sai sót lập trình.

Trong thực tế sản xuất CNC, rất nhiều doanh nghiệp đã ứng dụng phương pháp này, nhằm tối ưu quy trình lập trình CAM, đồng thời nâng cao hiệu quả vận hành máy CNC. Tuỳ từng nhu cầu gia công, việc tái sử dụng G-code có thể được áp dụng cho các nguyên công trên máy phay CNC như khoan lỗ, phay mặt, taro hoặc gia công các chi tiết có biên dạng tương đồng.

Đặc biệt, đối với sản xuất hàng loạt, tái sử dụng G-code khi lập trình Mastercam sẽ giúp giảm đáng kể thời gian lập trình và tăng tính đồng bộ giữa các chương trình CNC.

Ngoài ra, có một hình thức khác cũng rất phổ biến của việc tái sử dụng G-code chính là sử dụng subprogram (chương trình con) để gọi lại các nguyên công gia công giống nhau. Hoặc người lập trình cũng có thể áp dụng phương pháp này bằng cách lưu thư viện chương trình chuẩn cho từng loại nguyên công.

XEM THÊM: Các mã lệnh G trong máy phay CNC Fanuc đầy đủ nhất

Ưu điểm của việc tái sử dụng G-code trong Mastercam

Một số ưu điểm của việc tái sử dụng lệnh G-code trong Mastercam có thể kể đến như:

• Giúp tiết kiệm đáng kể thời gian lập trình CNC, đặc biệt là với các chi tiết có cấu trúc tương đồng
• Giảm nguy cơ sai sót lập trình do hạn chế việc nhập mã thủ công quá nhiều lần, nhất là các lỗi lập trình như va chạm dao hoặc hư hỏng chi tiết
• Tăng tính tiêu chuẩn hóa cho quy trình gia công CNC, giúp doanh nghiệp có thể dễ dàng kiểm soát chất lượng và đồng bộ quy trình sản xuất
• Ngoài ra, tái sử dụng G-code còn giúp tối ưu thời gian đào tạo kỹ thuật viên mới nhờ các chương trình mẫu có sẵn
• Việc tái sử dụng G-code giúp tăng tốc độ triển khai đơn hàng và nâng cao hiệu suất máy CNC
• Khả năng kết hợp với hệ tọa độ G54 – G59 để gia công nhiều chi tiết cùng lúc

Dựa vào các ưu điểm này, có thể nói rằng việc áp dụng phương pháp tái sử dụng G-code trong chương trình Mastercam là giải pháp tối ưu giúp doanh nghiệp nâng cao hiệu quả sản xuất và giảm chi phí vận hành.

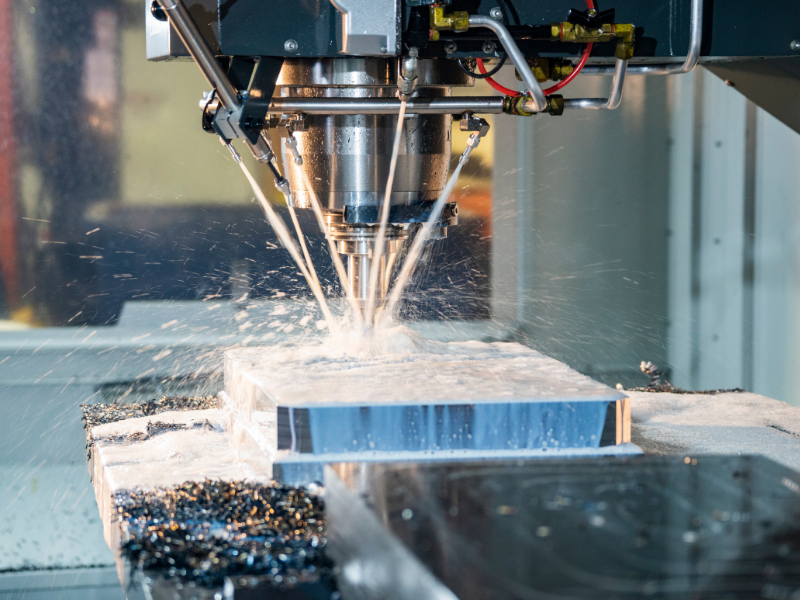

Hướng dẫn thực hiện tái sử dụng G-code trong Mastercam

Để thực hiện hiệu quả phương pháp tái sử dụng G-code trong chương trình Mastercam, kỹ thuật viên cần xây dựng quy trình lập trình khoa học và logic.

Dưới đây là một số hình thức lập trình phổ biến nhất:

Lập trình theo module (modular thinking)

Hãy tách G-code thành các đoạn chương trình nhỏ theo từng nguyên công: khoan, phay mặt, cắt biên, doa lỗ, taro… Sau đó lưu lại thành thư viện mã G-code chuẩn, có thể gọi lại dễ dàng bằng lệnh con (subprogram).

Sử dụng tham số thay vì giá trị cố định

Thay vì ghi giá trị tuyệt đối (X, Y, Z), bạn có thể dùng biến tham số (#100, #101…) để lập trình linh hoạt hơn, dễ điều chỉnh cho chi tiết mới mà không cần viết lại toàn bộ chương trình.

Cấu trúc chương trình rõ ràng – có chú thích

Thêm comment (dòng (…)) trong mã G-code giúp dễ hiểu, dễ cập nhật, và tái sử dụng cho người khác hoặc chính bạn sau này.

Tận dụng lệnh G54–G59 để gia công nhiều chi tiết cùng lúc

G-code ban đầu có thể dùng lại cho nhiều vị trí gá khác nhau chỉ bằng cách thay đổi hệ tọa độ gốc – rất tiện khi chạy nhiều phôi trên cùng bàn máy.

Sử dụng G-code mẫu từ CAM rồi chỉnh tay cho tối ưu

Sau khi xuất G-code từ phần mềm CAM, bạn có thể giữ lại cấu trúc tổng thể và chỉ chỉnh sửa các đoạn nhỏ để phù hợp với chi tiết mới – tiết kiệm tới 70% thời gian lập trình so với làm lại từ đầu.

Những điều cần lưu ý khi thực hiện tái sử dụng G-code trong Mastercam

Trong quá trình tái sử dụng G-code trong Mastercam, cần lưu ý kỹ một số vấn đề sau đây:

• Kiểm tra kỹ hệ tọa độ trước khi chạy chương trình, nếu lập trình sai hệ tọa độ, chương trình có thể gia công sai vị trí hoặc gây va chạm
• Cần đảm bảo dao cụ và offset phù hợp với chi tiết mới, việc giữ nguyên thông số dao cũ có thể khiến quá trình gia công bị sai kích thước
• Kỹ thuật viên cũng cần kiểm tra tốc độ cắt và lượng ăn dao cho phù hợp với từng loại vật liệu mới
• Nên thêm chú thích trong chương trình để hỗ trợ quá trình tái sử dụng G-code trong chương trình Mastercam về sau. Việc comment càng chi tiết càng giúp kỹ thuật viên dễ hiểu và chỉnh sửa chương trình nhanh hơn.
• Trước khi chạy thật, luôn cần mô phỏng và dry run để kiểm tra lỗi khi thực hiện tái sử dụng

Tái sử dụng G-code trong Mastercam là giải pháp hiệu quả giúp tối ưu thời gian lập trình CNC, giảm sai sót và nâng cao năng suất sản xuất. Chỉ cần áp dụng đúng phương pháp, doanh nghiệp có thể tiết kiệm đáng kể thời gian vận hành và nâng cao hiệu quả gia công CNC hiện đại.

————–
