Thân máy tiện CNC là gì? – Cấu tạo và chức năng

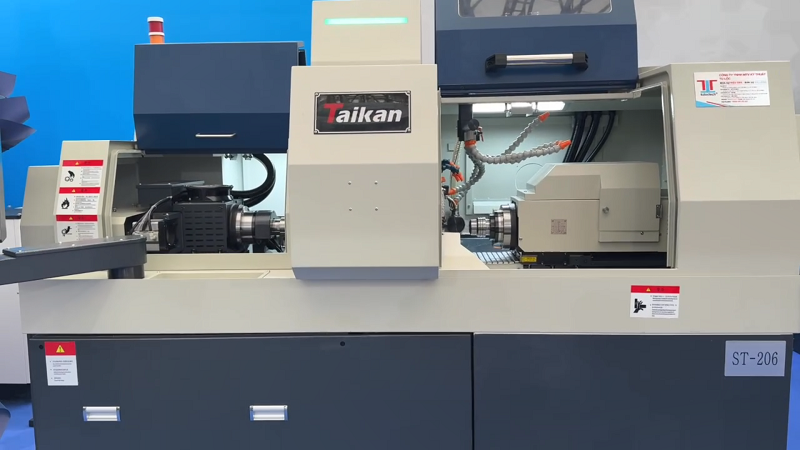

Thân máy tiện CNC là một trong những bộ phận đóng vai trò quan trọng cốt lõi để giúp máy tiện vận hành ổn định và hiệu suất. Đặc biệt, hầu hết máy tiện CNC hiện đại ngày nay đều được thiết kế tối ưu với phần thân cứng vững, chắc chắn, cho phép đạt hiệu suất vượt trội dù gia công tốc độ cao.
Định nghĩa thân máy tiện CNC
Thân máy tiện CNC là bộ phận có nhiều kết cấu chính của máy tiện CNC, đóng vai trò làm khung đỡ cho toàn bộ các cụm chức năng như trục chính, ụ dao, bàn trượt, ray dẫn hướng và các hệ thống truyền động. Đây là bộ phận chịu toàn bộ tải trọng tĩnh và động trong quá trình gia công.
Về bản chất, phần thân máy tiện CNC được chế tạo từ gang đúc nguyên khối hoặc các loại vật liệu hợp kim cứng đặc biệt với đặc tính hấp thụ rung động cao. Thiết kế này giúp máy duy trì độ ổn định khi cắt gọt ở tốc độ cao.
Thân máy tiện CNC không chỉ đơn thuần là phần vỏ bao bọc các bộ phận bên trong, mà nó còn là yếu tố then chốt quyết định khả năng vận hành hiệu suất của máy, tuổi thọ và độ chính xác lâu dài. Chỉ khi phần thân máy được thiết kế chắc chắn và đạt chuẩn, mới có thể giúp hệ thống các trục chuyển động mượt mà, giảm thiểu rung lắc và đảm bảo dung sai gia công trong phạm vi cho phép.
Bên cạnh đó, đối với các dòng máy tiện CNC hiện đại ngày nay, phần thân máy thường được thiết kế dưới dạng giường nghiêng hoặc giường phẳng nhằm tối ưu hoá khả năng thoát phoi cũng như tăng độ cứng cho toàn bộ kết cấu. Đây chính là xu hướng thiết kế hiện đại và phổ biến nhất trong ngành gia công cơ khí chính xác.
Phần thân máy tiện CNC gồm những bộ phận nào?

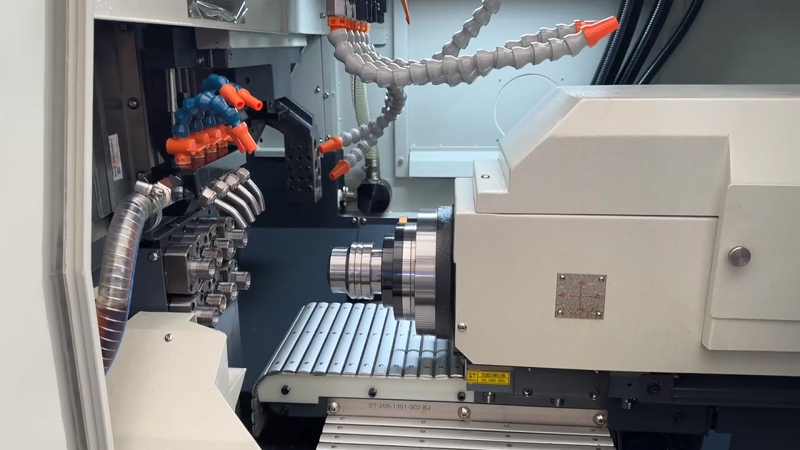

Cấu tạo của thân máy tiện CNC là sự kết hợp hoàn hảo của rất nhiều bộ phận cơ khí. Chúng được bố trí hợp lý và kết nối với nhau chặt chẽ nhằm đảm bảo độ ổn định, hiệu quả nhất trong quá trình gia công.
Phần khung thân
Thường được đúc nguyên khối để giảm số lượng mối ghép, hạn chế tối đa tình trạng biến dạng và tăng khả năng chịu lực cho máy. Khung thân cũng chính là nơi lắp đặt toàn bộ các hệ thống khác, vừa giúp hấp thụ rung động vừa bảo vệ cấu tạo bên trong khỏi các tác nhân bên ngoài trong quá trình gia công.
Giường máy
Hay còn được gọi là bệ máy, đây là phần nằm bên trong thân máy tiện. Nó có nhiệm vụ nâng đỡ toàn bộ hệ thống chuyển động như bàn làm việc, hệ thống ray trượt, ụ sau, đài dao…. Bàn làm việc trên các dòng máy tiện CNC hiện đại thường được thiết kế dạng giường nghiêng 30°, 45° để tăng khả năng thoát phoi.
Hệ thống ray dẫn hướng
Ray dẫn hướng là bộ phận không thể thiếu trên máy tiện CNC, nó được tích hợp khoa học với nhiệm vụ dẫn hướng chuyển động cho trục X và trục Z. Chất lượng của ray dẫn hướng chịu ảnh hưởng trực tiếp đến độ chính xác vị trí cũng như độ mượt mà khi gia công.
Hiện nay, nhiều máy tiện CNC hiện đại và cao cấp thường sử dụng ray dẫn hướng tuyến tính thay thế cho các hệ thống ray hộp truyền thống.Tuy nhiên, trong nhiều trường hợp sử dụng máy tiện CNC để gia công nặng, thì ray hộp vẫn được ưa chuộng nhờ khả năng chịu tải tốt.
Hệ thống khoang chứa phoi và chất làm mát
Bên trong cấu tạo thân máy tiện CNC, khoang chứa phoi thường được thiết kế tối ưu để thực hiện hiệu quả chức năng thu gom phoi phát sinh trong quá trình gia công. Một số máy còn tích hợp thêm hệ thống băng tải phoi, giúp hỗ trợ vận chuyển phoi ra ngoài hoàn toàn tự động. Nhờ đó giúp rút ngắn thời gian vệ sinh và nâng cao hiệu suất vận hành.
Vai trò của thân máy tiện CNC
Thân máy tiện CNC đóng vai trò nền tảng trong toàn bộ hoạt động gia công, ảnh hưởng trực tiếp đến độ chính xác, độ bền và năng suất của máy.
- Đảm bảo độ cứng vững tổng thể trong quá trình gia công, duy trì độ chính xác và giảm thiểu rung động động
- Khả năng hấp thụ rung động, triệt tiêu hiệu quả rung lắc, nhất là khi gia công tốc độ cao trên các loại vật liệu cứng
- Duy trì độ chính xác hình học của toàn bộ hệ thống, giảm thiểu tình trạng phát sinh sai số khi gia công sản phẩm
Chính vì những ưu điểm này, mà các hãng máy CNC lớn và uy tín luôn tập trung vào đầu tư hệ thống công nghệ đúc và xử lý nhiệt cho thân máy, giúp máy ổn định và đạt hiệu suất cao khi gia công.
Những điều cần lưu ý để phần thân máy tiện CNC luôn hoạt động ổn định
Để thân máy tiện CNC luôn duy trì trạng thái ổn định và bền bỉ, việc vận hành và bảo dưỡng đúng cách là rất quan trọng. Người vận hành cần lưu ý các vấn đề sau đây để giúp thân máy tiện CNC luôn vận hành hiệu suất.
- Đảm bảo máy được lắp đặt trên nền móng vững chắc, cân chỉnh chính xác ngay từ đầu
- Cần thường xuyên vệ sinh phoi và dung dịch làm mát bám trên thân máy tiện, tránh tình trạng để phoi kim loại tích tụ lâu ngày có thể gây ăn mòn và ảnh hưởng đến ray dẫn hướng.
- Kiểm tra định kỳ các vị trí liên kết trên thân máy để phát hiện sớm dấu hiệu lỏng, nứt hoặc biến dạng
- Vận hành máy tiện CNC trong giới hạn tải trọng cho phép. Không được gia công quá tải hoặc sử dụng dao không phù hợp
- Bảo vệ thân máy tiện CNC khi gia công hoặc sử dụng dao không phù hợp có thể gây lực cắt lớn, ảnh hưởng trực tiếp đến kết cấu thân máy
- Doanh nghiệp nên tuân thủ đúng thông số kỹ thuật và hướng dẫn vận hành từ nhà sản xuất
Có thể thấy, thân máy tiện CNC là bộ phận cốt lõi quyết định chất lượng, độ chính xác và tuổi thọ của toàn bộ máy tiện CNC. Từ thiết kế, vật liệu đến cách vận hành và bảo dưỡng, mọi yếu tố đều cần được chú trọng. Tại Tập đoàn Công nghệ TLT, chúng tôi luôn ưu tiên cung cấp các dòng máy tiện CNC có thân máy đạt tiêu chuẩn cao, kết cấu cứng vững và khả năng vận hành ổn định lâu dài.
Liên hệ ngay với chúng tôi khi có nhu cầu đầu tư máy tiện CNC nhé!
————–
