TOP 10 máy phay ngang CNC chạy tốt và giá rẻ nhất thị trường

Máy phay ngang CNC hiện đang được bán phổ biến trên thị trường với nhiều mẫu mã, chủng loại và kiểu dáng khác nhau. Bên cạnh đó, dòng sản phẩm này cũng được ứng dụng rộng rãi ở đa dạng lĩnh vực và ở vô số nhà máy, xưởng sản xuất lớn nhỏ.

Trong bài viết dưới đây, chúng tôi sẽ giúp bạn biết máy phay ngang CNC là gì, cũng như biết được những model best seller chạy tốt và giá rẻ nhất thị trường

Tìm hiểu về máy phay ngang CNC

1. Máy phay ngang CNC là gì?

Máy phay ngang CNC (tên tiếng anh là CNC Horizontal Milling Machine) hay tên gọi khác là trung tâm gia công ngang (tiếng anh là Horizontal Milling Center) là một trong các loại máy phay CNC và có phương thức gia công theo phương ngang.

Máy phay ngang CNC có khả năng gia công được các sản phẩm có đa tiết diện có nhiều mặt cần gia công. Nhờ ứng dụng công nghệ CNC hiện đại nên máy được vận hành gia công tự động trên các điều khiển máy tính.

Khác với máy phay đứng CNC có cấu tạo trục chính vuông góc với bàn máy. Máy phay ngang CNC có cấu tạo trục chính song song với bàn máy.

Máy được sử dụng phổ biến tại các nhà máy Cơ Khí Công Nghiệp trong và ngoài nước. Các vật liệu dùng để gia công các phôi đa dạng như: kim loại (sắt, thép, nhôm), chất dẻo, gốm sứ, vật liệu tổng hợp,…

2. Công dụng của máy phay ngang CNC

Máy phay ngang CNC thực hiện các thao tác phay, cắt gọt các phôi gia công. Đặt biệt máy có khả năng gia công các chi tiết có nhiều mặt, độ phức tạp cao.

Các thao tác gia công định hình trên nhiều bề mặt khác nhau như: mặt khoét, khoan, bánh răng, rãnh,…

3. Nguyên lý làm việc của máy phay ngang CNC

Nguyên lý làm việc của máy phay ngang CNC cũng tương tự như các loại máy phay cơ khí khác. Trong đó, chuyển động cắt gọt của máy phay được thực hiện thông qua nguyên lý cắt gọt cụ thể đó là dụng cụ cắt quay xoay tròn theo trục chính, phôi chuyển động thẳng theo bàn máy.

Nhờ đó, chuyển động tạo hình trong quá trình gia công phay cơ khí được phối hợp thực hiện đồng thời 2 chuyển động:

• Chuyển động chính: Là chuyển động quay chủ yếu thực hiện quá trình cắt tạo ra phoi, do trục chính của máy thực hiện.
• Chuyển động chạy dao: Ở chuyển động này, thấy được vai trò của các thiết bị dẫn hướng, thiết bị truyền động như trục vitme bi (hoặc thanh trượt tròn), giúp đem lại những chuyển động tịnh tiến dọc, ngang hoặc thẳng đứng với độ chính xác cao, ít ma sát. Thường những chuyển động tịnh tiến này sẽ vuông góc với trục giao, thực hiện quá trình cắt liên tục và cắt hết chiều dài chi tiết.

4. Ứng dụng của máy phay ngang CNC

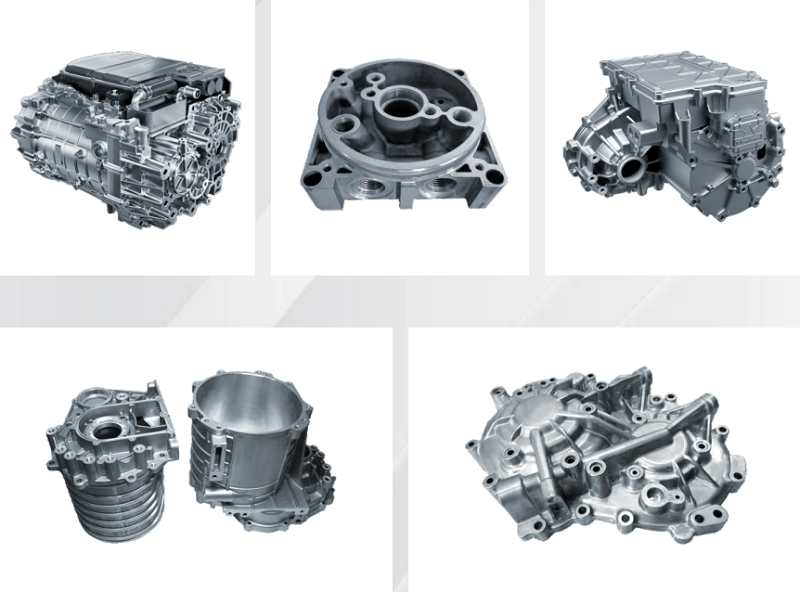

Máy phay ngang CNC chuyên thực hiện các thao tác phay, cắt gọt các phôi gia công. Đặc biệt, nhờ có khả năng gia công được các sản phẩm có đa tiết diện, có nhiều mặt cần gia công, cũng như độ phức tạp cao. Đồng thời, đảm bảo độ chính xác cao và cho năng suất lớn. Chính vì vậy, hiện nay dòng máy này hiện đang được ứng dụng rộng rãi ở nhiều lĩnh vực như:

• Gia công các bộ phận của hệ thống phanh ô tô,  như chốt thép ABS, bộ phận bên FR, mỏ neo, tấm sau phanh, tấm lót sau phanh, ống dẫn làm mát phanh, đĩa phanh, trống phanh, piston phanh, roto hãm, bộ trợ lực.
• Gia công các chi tiết của động cơ như: các bộ phận trục cam, thanh truyền, cacte, puly tay quay, trục khuỷu, đầu xi lanh, lốc máy, giá đỡ động cơ, nắp van…
• Các thao tác gia công định hình trên nhiều bề mặt khác nhau như: mặt khoét, khoan, bánh răng, rãnh,…
• Các tâm máy nằm ngang, được trang bị các trục phay, có thể thực hiện việc cắt các mảnh hợp kim gia công với tốc độ nhanh hơn.
• Ứng dụng trong lĩnh vực hàng không vũ trụ, năng lượng và thiết bị gia dụng.
• Các vật liệu dùng để gia công các phôi đa dạng như: kim loại (sắt, thép, nhôm), chất dẻo, gốm sứ, vật liệu tổng hợp.

HOT: TÌM HIỂU NGAY LIST MÁY PHAY CNC TAIKAN BEST SELLER TẠI TLT

Ưu điểm máy phay ngang CNC

• Tốc độ gia công cắt gọt nhanh hơn các máy truyền thống, tiết kiệm thời gian sản xuất.
• Máy có thể vận hành liên tục trong thời gian dài, gia tăng năng suất cho doanh nghiệp.
• Đảm bảo độ chính xác có dung sai lên đến +|- 0.001 mm so với máy gia công truyền thống dung sai +|- 0.05.
• Các sản phẩm đồng nhất với kích thước, hình dạng và chất lượng.
• Máy phay ngang thường có nhiều lưỡi dao, thời gian sử dụng dài, lượng chạy dao lớn.
• Khả năng gia công phôi với đa dạng hình dạng khác nhau, từ đơn giản đến phức tạp, từ kích thước nhỏ đến lớn.
• Có khả năng cắt gọt chi tiết trong không gian 2D và 3D.
• Vận hành tự động thông qua hệ điều khiển thông minh, giảm nhân công, tiết kiệm chi phí vận hành.

TOP 10 máy phay ngang CNC chạy tốt và giá rẻ nhất thị trường

Dưới đây là gợi ý một số model máy phay ngang CNC Taikan chất lượng cao và được nhiều doanh nghiệp cơ khí chính xác tại Việt Nam tin dùng.

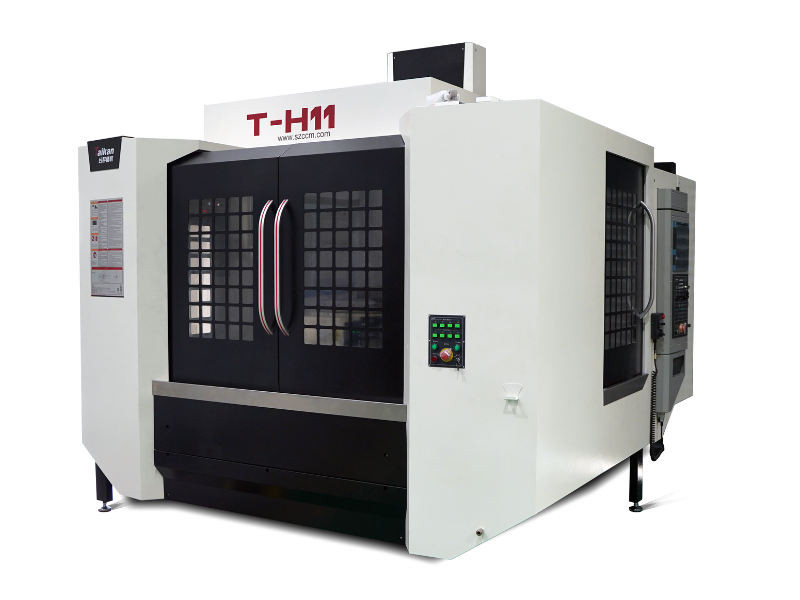

Máy phay ngang CNC Taikan T-H11

Máy phay ngang Taikan T-H11 có thể tự động hoàn thành quá trình xử lý nhiều quá trình như phay, khoan, doa, mở rộng, doa, đục lỗ và mài bốn mặt. Nâng cao hiệu quả hiệu quả xử lý và tiết kiệm chi phí, đồng thời giảm lỗi lắp đặt lặp lại và nâng cao độ chính xác của quá trình gia công sản phẩm.

Thông số:

• Hành trình ba trục X/Y/Z: 1100/650/600mm
• Kích thước bàn làm việc: 500x500mm
• Tốc độ trục chính: 12000Rpm
• Loại dao: BT40
• Số dao: 24

Máy phay ngang CNC Taikan HQ5

HQ5 là dòng máy phay ngang CNC cao cấp của thương hiệu Taikan. Với cấu tạo máy có độ cứng cao, giường máy được đúc tích hợp hình chữ T, hình dạng đối xứng. Ngoài ra, còn tích hợp thêm cột bậc thang, cứng chắc và trọng lượng nhẹ.

Hệ thống dẫn hướng ba trục sử dụng ray dẫn hướng tuyến tính con lăn THK, mang lại độ cứng cao, ma sát thấp và độ ồn thấp. Máy sử dụng trục chính điện tốc độ cao, mô-men xoắn lớn với chức năng chuyển đổi cuộn dây kép tự động, đáp ứng nhu cầu đa dạng về tốc độ và mô-men xoắn cao. Tốc độ cao, độ chính xác cao và độ ồn thấp hoàn toàn đáp ứng yêu cầu của các thao tác khoan, phay và tiện.

Máy phay ngang CNC Taikan HQ5 là giải pháp lý tưởng trong gia công các chi tiết trong các ngành công nghiệp như cơ khí, ô tô, năng lượng, công nghệ thông tin và chế tạo khuôn mẫu. Đặc biệt là các chi tiết hình hộp và hình vỏ sò, các biên dạng không đều, phức tạp.

Thông số:

• Hệ điều khiển: Siemens 828D
• Hành trình X/Y/Z: 750/750/800mm
• Trục B: 360°
• Khoảng cách từ mặt đầu trục chính đến tâm bàn: 150-950mm
• Khoảng cách từ tâm trục chính đến mặt bàn: 120-870mm
• Kích thước phôi tối đa: φ 850x1000mm
• Kích thước bàn làm việc: 500*500mm (2 cái)
• Tốc độ trục chính: 15.000rpm
• Tốc độ nhanh theo trục X, Y, Z: 60/60/60 m/phút
• Số dao: 40 dao

Máy phay ngang CNC Taikan DH-63

Trung tâm gia công ngang CNC Taikan DH-63 cũng là một trong những model máy phay ngang cao cấp và được rất nhiều doanh nghiệp cơ khí chính xác tin dùng. Dòng này có nhiều đặc điểm về cấu tạo nổi bật như:

• Giường tích hợp: Thiết kế tối ưu các gân bên trong bằng phân tích phần tử hữu hạn (FEM), mang lại độ ổn định tuyệt vời.
• Cột trọng lượng nhẹ: Thiết kế kết cấu tường hai lớp cho cột, với bố trí gân xuyên tâm đa điểm và mặt cắt ngang nhịp lớn ở phía dưới, mang lại trọng lượng nhẹ và độ cứng cao.
• Trục cấp liệu động lực cao: Hệ thống dẫn hướng tuyến tính ba trục với bố trí bậc thang cho trục X, kết hợp với cột nhẹ, độ cứng cao, đảm bảo hiệu suất động lực tuyệt vời.
• APC kiểu cam: Hệ thống trao đổi pallet ổn định và nhanh chóng.

DH-63 rất thích hợp để gia công các bộ phận hình dạng đặc biệt và các bộ phận hộp. Một lần kẹp phôi có thể hoàn thành các quá trình phay nhiều mặt, khoan, doa, mở rộng, doa, đục lỗ, ta rô và các quy trình khác.

Thông số:

• Khoảng cách từ mặt đầu trục chính đến tâm bàn: 150-1150mm
• Khoảng cách từ trục chính đến mặt bàn: 120-920mm
• Kích thước phôi tối đa: φ1000×1000mm
• Hành trình ba trục X / Y / Z: 1050/800/1000mm
• Tốc độ trục chính: 8000Rpm
• Tốc độ di chuyển nhanh trục X , Y , Z: 48/48/48 m / phút
• Số dao: BT50
• Loại dao: 40 dao
• Kích thước bàn làm việc: 630×630mm
• Hệ điều khiển: Siemens 828D

Máy phay ngang CNC Taikan DH-100S

Máy phay ngang Taikan DH-100S được thiết kế với cấu trúc hình chữ T với chuyển động cột trục Z, giúp tạo không gian quay rộng đáp ứng nhu cầu gia công các chi tiết có kích thước lớn. Bên cạnh đó, với đường kính quay tối đa φ2000mm, nó dễ dàng xử lý việc gia công hầu hết các thành phần loại hộp.

Máy được trang bị trục chính điện BT50 công suất cao, có công tắc cuộn dây kép tự động, có khả năng đáp ứng các yêu cầu khác nhau đối với tốc độ cao và mô-men xoắn cao. Trục chính cung cấp tốc độ cao, độ chính xác cao và hiệu suất tiếng ồn thấp.

Model DH-100S là giải pháp lý tưởng cho gia công các bộ phận cỡ lớn và vừa trong ô tô, năng lượng, máy móc kỹ thuật, khuôn mẫu và các ngành công nghiệp khác. Nó đặc biệt thích hợp cho việc gia công các bộ phận và bộ phận hộp có hình dạng đặc biệt khác nhau. Kẹp phôi một lần có thể hoàn thành việc phay nhiều mặt, khoan, doa, mở rộng, doa, đục lỗ, ta rô và các …

Thông số:

• Hành trinh X/Y/Z: 2000/1300/1200mm
• Khoảng cách từ mặt đầu trục chính đến tâm bàn máy: 350-1550mm
• Khoảng cách từ trục chính đến mặt bàn máy: 150-1450mm
• Kích thước phôi tối đa: φ2000×1300
• Kích thước bàn làm việc: 1000*1250mm
• Rãnh chữ T (số rãnh × chiều rộng rãnh × khoảng cách): 9×22×100mm
• Tốc độ trục chính: 10000rpm
• Loại côn trục chính: BT50
• Hệ điều khiển: Siemens 828D

Bảng giá máy phay ngang CNC và các yếu tố ảnh hưởng đến giá máy

Giá máy phay ngang CNC không có một mức cố định mà phụ thuộc vào nhiều yếu tố như thương hiệu, cấu hình máy, công nghệ điều khiển, kích thước bàn máy, khả năng gia công và các tùy chọn đi kèm.

Mức giá máy phay ngang CNC hiện nay có sự chênh lệch khá lớn tùy theo phân khúc sản phẩm:

• Máy phay ngang CNC tiêu chuẩn: ~ 1 – 3 tỷ đồng
• Máy phay ngang CNC tầm trung: ~ 3 – 8 tỷ đồng
• Máy phay ngang CNC cao cấp: ~ 8 – 20 tỷ đồng trở lên
• Máy phay ngang CNC tích hợp tự động hóa, pallet kép, nhiều trục… sẽ có giá cao hơn tuỳ theo cấu hình.

Lưu ý: Bảng giá trên chỉ mang tính tham khảo. Giá thực tế phụ thuộc vào từng model, thương hiệu, cấu hình kỹ thuật và nhu cầu gia công của doanh nghiệp.

Một số yếu tố ảnh hưởng đến giá máy phay ngang CNC

1. Thương hiệu và nguồn gốc xuất xứ

Thương hiệu là một trong những yếu tố ảnh hưởng trực tiếp đến giá thành máy phay ngang CNC. Đối với thương hiệu CNC Taikan có lợi thế về tối ưu chi phí do mang đến lựa chọn cân bằng giữa chất lượng, hiệu suất và giá đầu tư, phù hợp với nhiều doanh nghiệp đang cần nâng cấp năng lực sản xuất.

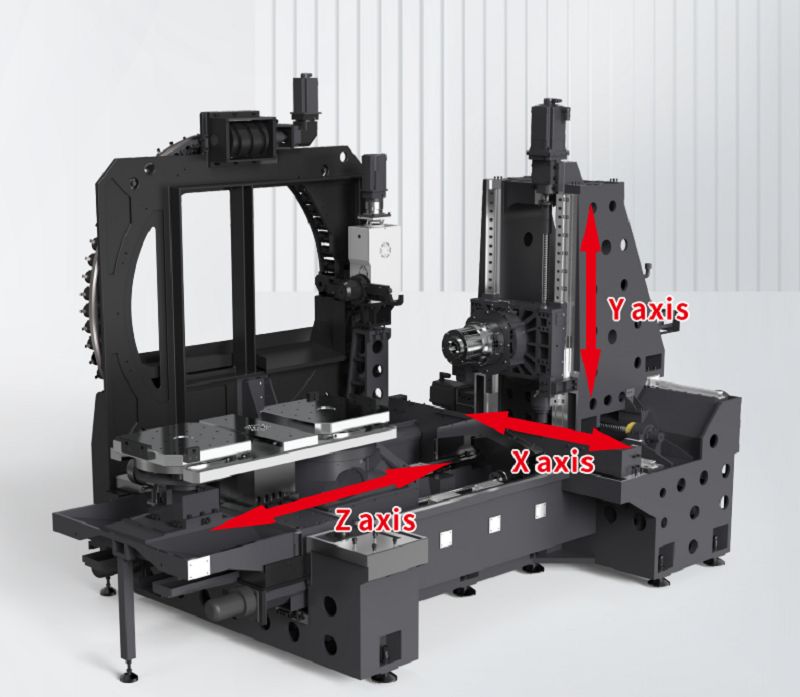

2. Kích thước và kết cấu máy

Máy phay ngang CNC có kích thước càng lớn, khả năng gia công chi tiết càng rộng thì giá thành càng cao. Các option về thông số như hành trình trục X/Y/Z, kích thước bàn máy, kết cấu thân máy, hệ điều khiển, dao… đều ảnh hưởng trực tiếp đến giá máy.

3. Số lượng trục gia công

Máy phay ngang CNC có thể được cấu hình từ 3 trục, 4 trục đến 5 trục. Số lượng trục càng nhiều thì hệ thống điều khiển, cơ cấu quay và công nghệ tích hợp càng phức tạp, dẫn đến giá thành cao hơn.

Trong đó:

• Máy 3 trục: phù hợp gia công cơ bản, chi phí thấp hơn
• Máy 4 trục: tăng khả năng gia công nhiều mặt chi tiết
• Máy 5 trục: gia công chi tiết phức tạp, giảm số lần gá đặt, độ chính xác cao.

4. Các option kèm theo khác

Các tùy chọn tự động hóa cũng ảnh hưởng đến giá máy phay ngang CNC như: hệ thống thay dao tự động ATC, băng tải phoi tự động, hệ thống đo kiểm (đo dao, đo phôi), robot cấp phôi tự động… Những trang bị này đều giúp tăng năng suất, giảm thời gian chờ máy nhưng đồng thời cũng sẽ làm tăng đáng kể mức chi phí đầu tư.

5. Yêu cầu gia công thực tế của doanh nghiệp

Mỗi doanh nghiệp, mỗi ngành sản xuất sẽ có những yêu cầu khác nhau về cấu hình máy. Chẳng hạn như gia công khuôn mẫu thì ưu tiên độ chính xác cao, gia công linh kiện ô tô thì ưu tiên năng suất và tốc độ, gia công chi tiết lớn thì yêu cầu máy có bàn làm việc lớn, khả năng chịu tải cao…

Vì vậy, doanh nghiệp nên lựa chọn máy dựa trên nhu cầu sản xuất thực tế thay vì chỉ dựa vào mức giá ban đầu.
